Arduino（MEGA2560）最小系统电路设计以及固件(bootloader)烧录方法（free）

Arduino（MEGA2560）最小系统电路设计以及固件（bootloader）烧录方法(free)

**
Arduino单片机由于其功能强大，程序编写相对简单，外设丰富，深受广大电子爱好者喜欢。一般来说比较常用的就是Arduino UNO和Arduino MEGA2560（个人拙见），而UNO因为外设稍微少了一点，那么就用MEGA2560呗，可是官方的板子体积有点大，很多引脚也不一定用得到，因此就要自己设计最小系统板子了。
最近项目需要用到MEGA2560，打算自己设计最小系统，找了很多资料参考，自己也总结了遇到的一些坑，大家可以参考参考。大佬轻喷，下面直接上干货！！！（文末有官方板子源文件的链接）

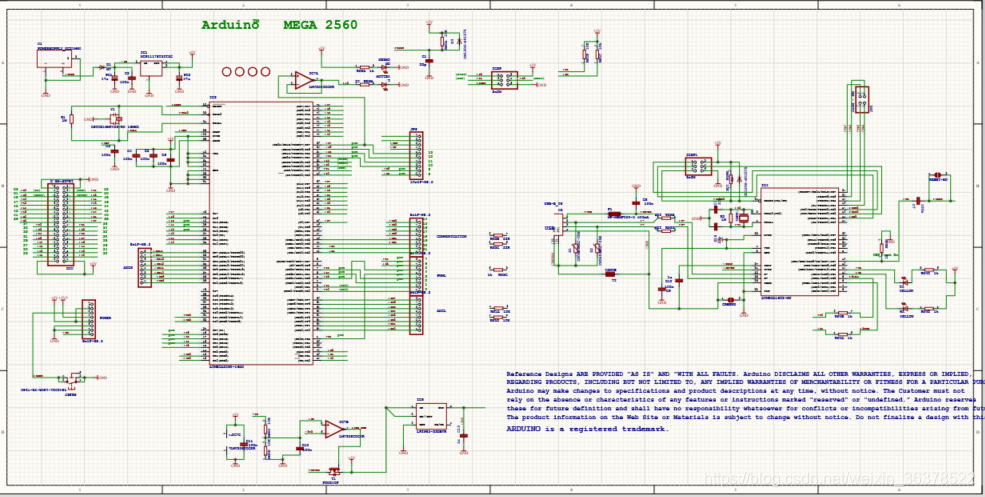

这是官方的原理图，对数字引脚和模拟引脚做了区分，系统引脚也引出了，我们就参考着自己设计吧！

这里的最小系统，当然就是包括单片机，复位电路，晶振电路，下载接口电路，电源电路。这个就不多说了，大家应该都看得懂官方原理图。
电压选择电路：
我想说的就是官方原理图里面有个电压比较（选择）电路，有些伙伴可能比较迷惑，这电路到底是干什么用的，自己设计
