嗨~小伙伴们小吧又来建模啦！

小吧对球真的是情有独钟呢，喏，这次又是一颗球，不过从顶面看更像一朵花...

参考图是这样的——

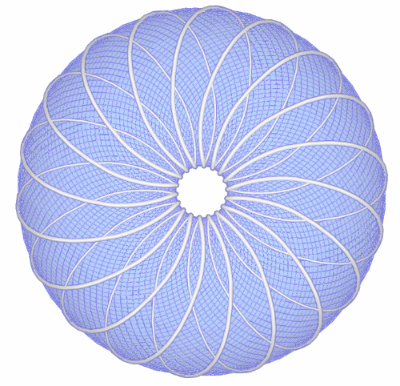

做好之后是这样的——

---

视频教程

想知道这朵“花”是怎么建的吗？要不我们还是先来看一看视频教程吧！

点击这里观看：SketchUp孟买会议中心建模思路_腾讯视频

---

图文教程

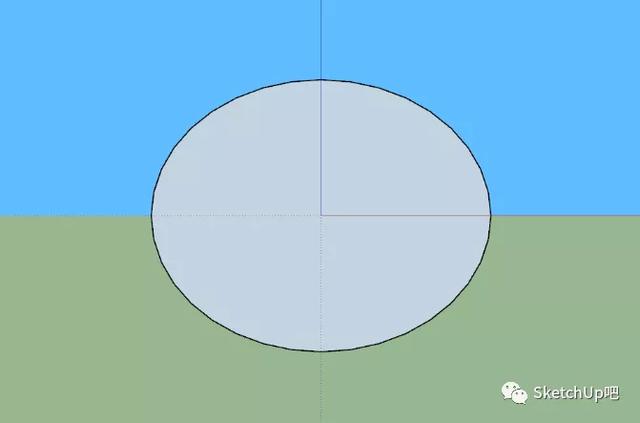

首先我们先画一个圆，然后将圆在蓝轴上缩放，变成椭圆，向上挪一点

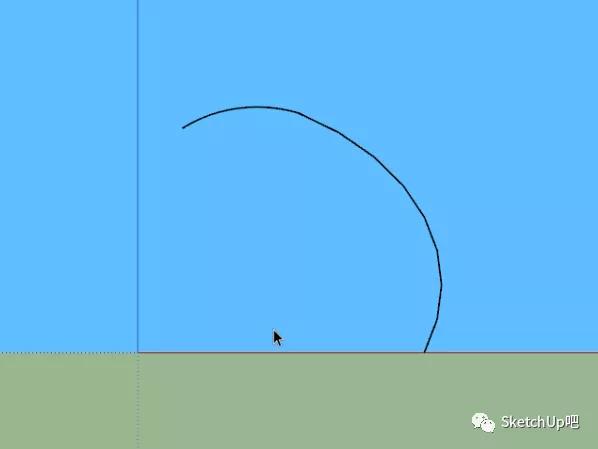

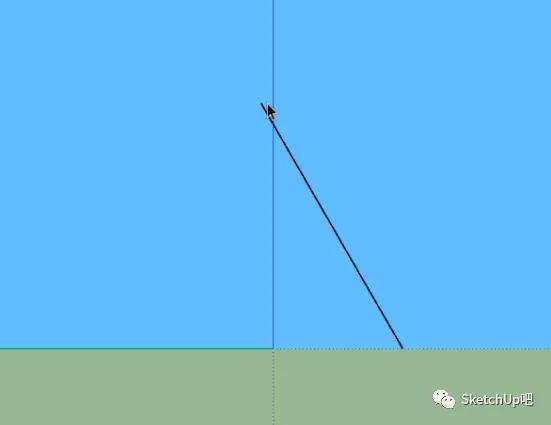

圆弧工具绘制出中心的弧度，再画一条参考线

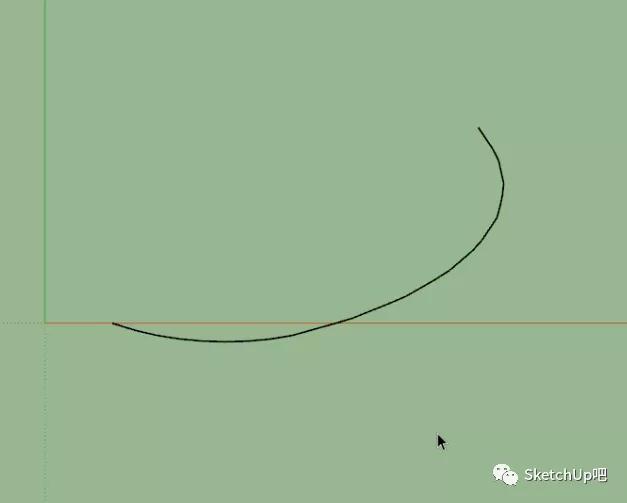

删除多余的部分，保留钢架的轮廓线

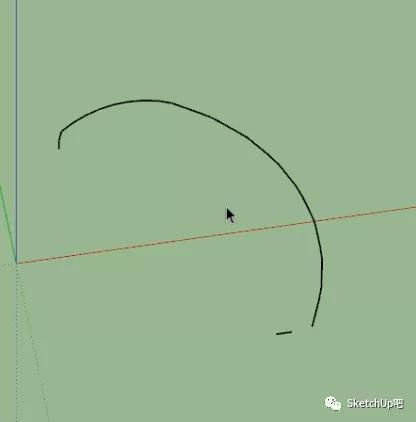

【焊接线条】(SUAPP编号48)焊接一下为了方便后期的操作，我们把线条的位置调整一下，需要下端顶点z轴为0，上部顶点y轴为0

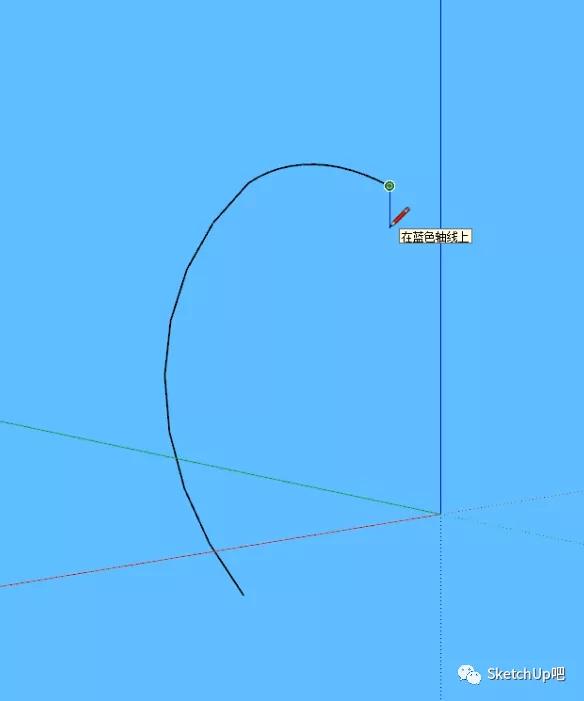

调整好之后，中心位置还缺少一截，铅笔工具补充一下，再焊接一下

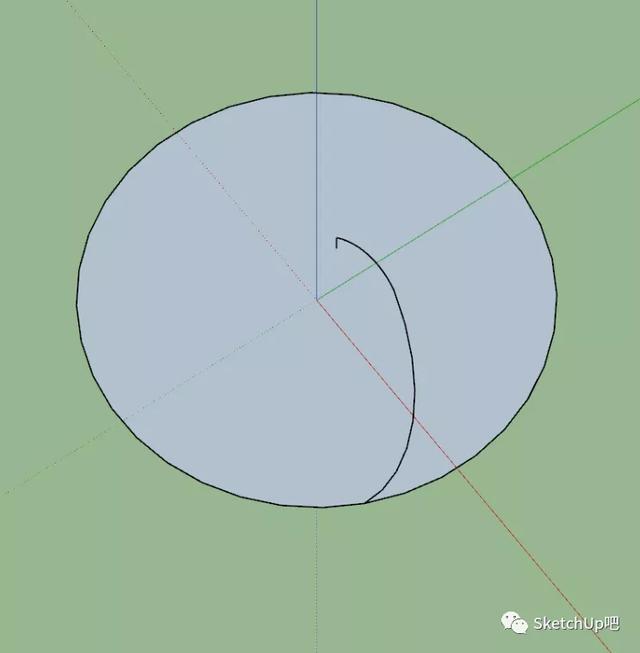

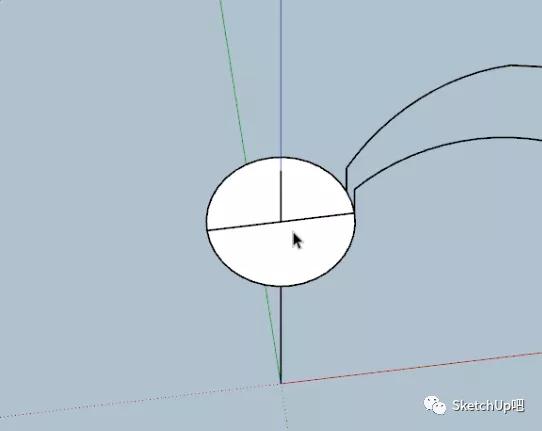

接着使用圆形工具绘制一个圆

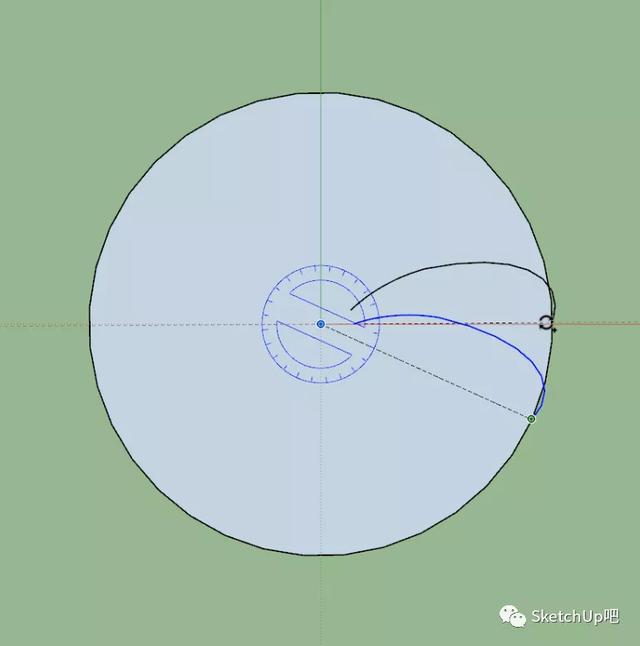

然后把线条以原点为圆形，旋转复制20°，底部的轮廓线就画好了

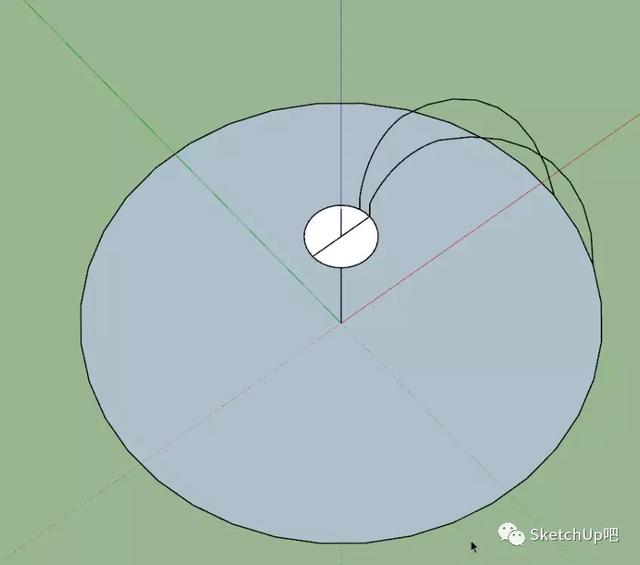

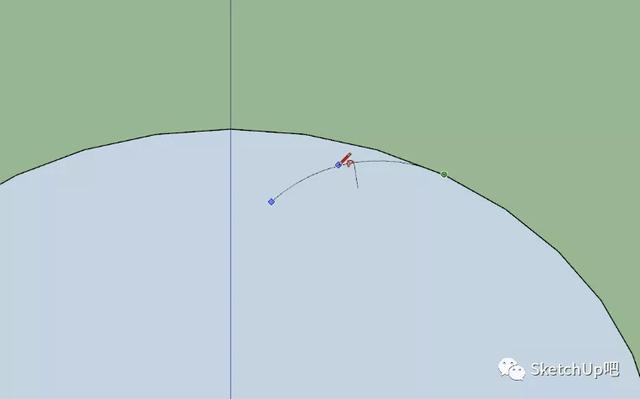

接着画顶部的轮廓线，可以先画参考面，再绘制圆

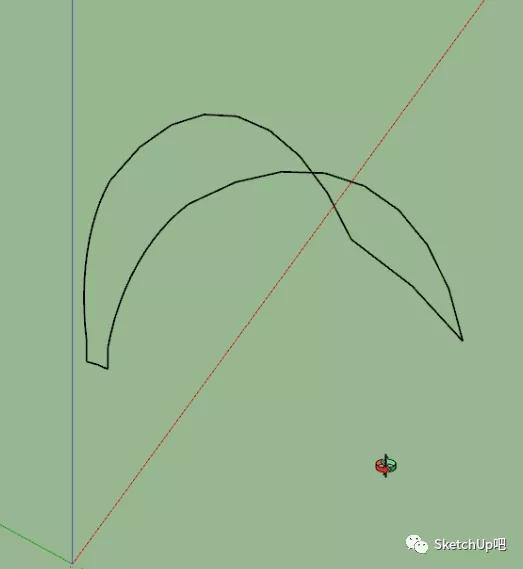

这样两端的轮廓都画好啦

删除多余的部分

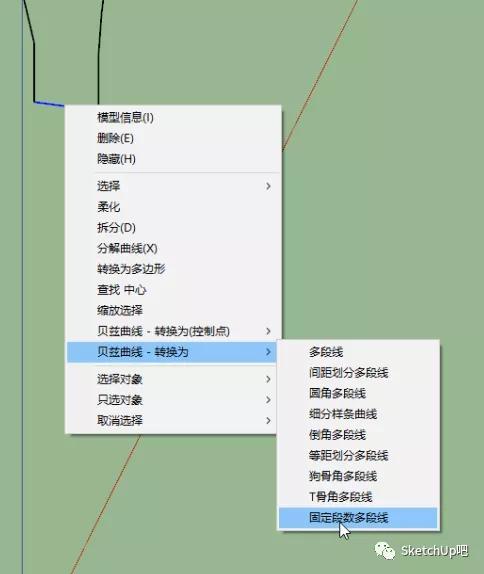

接着就是放样前的必备操作啦，转换一下固定段数多段线，顶端两端为6，两边为32

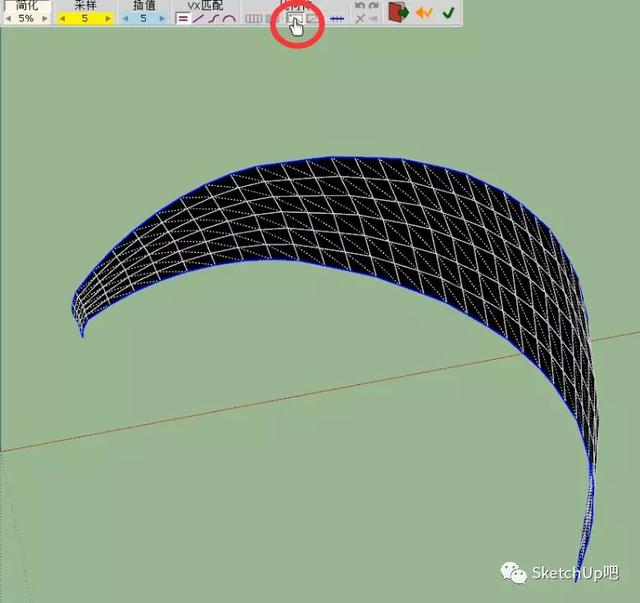

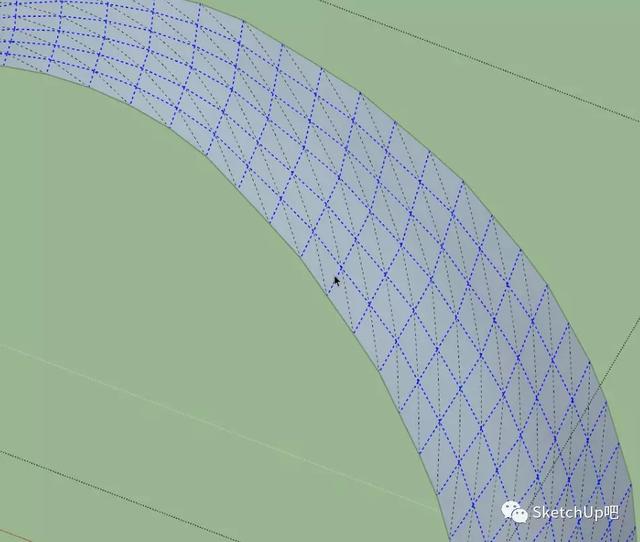

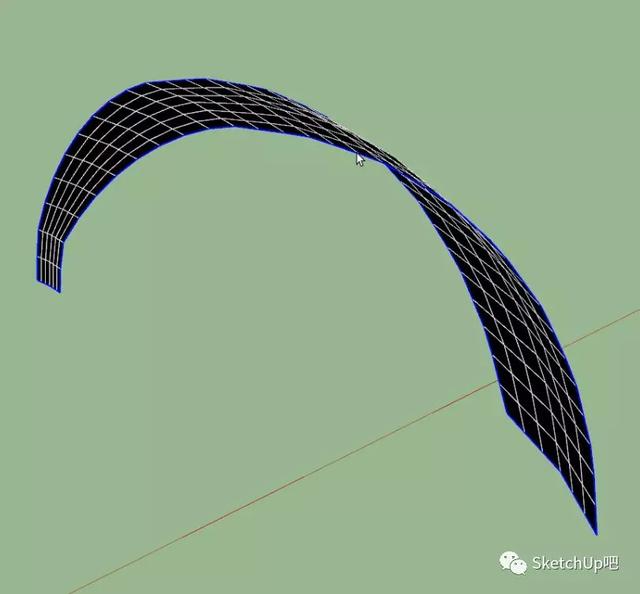

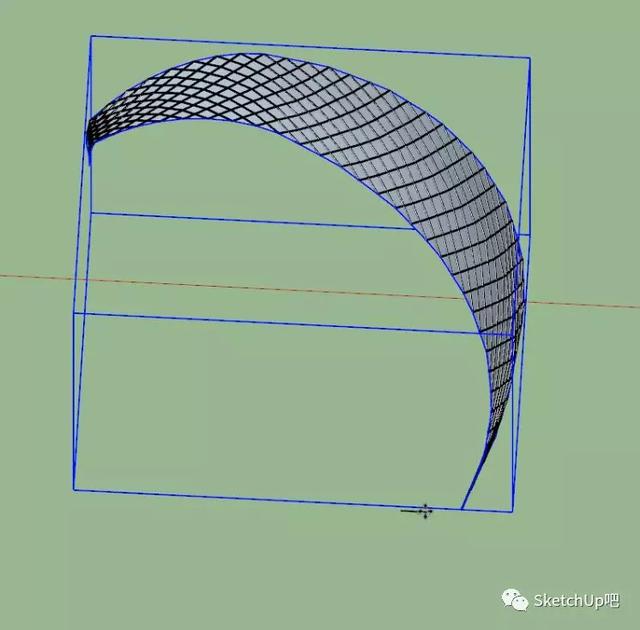

接着使用【曲线放样】(SUAPP编号427)中的轮廓放样生成面

我们需要斜向线条，点击勾选以虚拟矩形生成表面

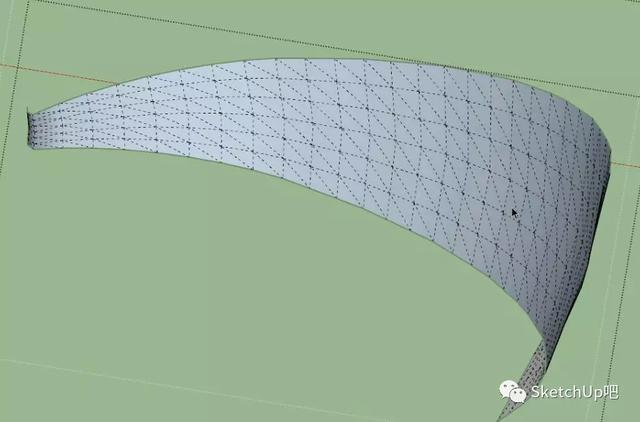

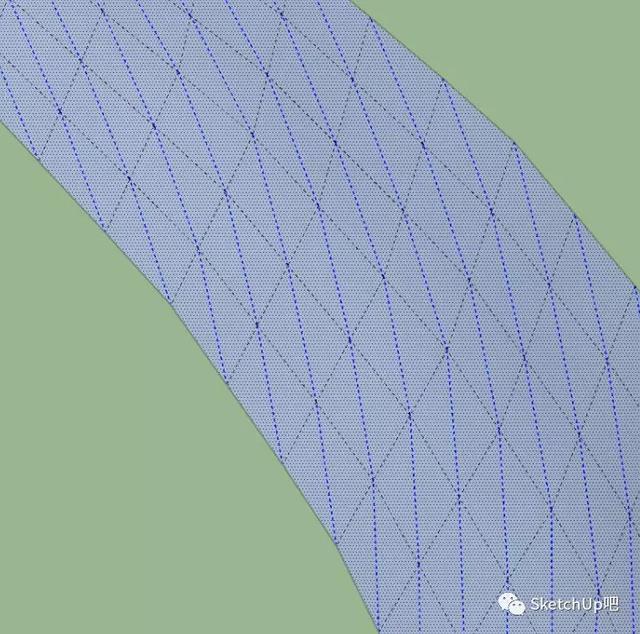

接下来打开隐藏物体，使结构线显示出来

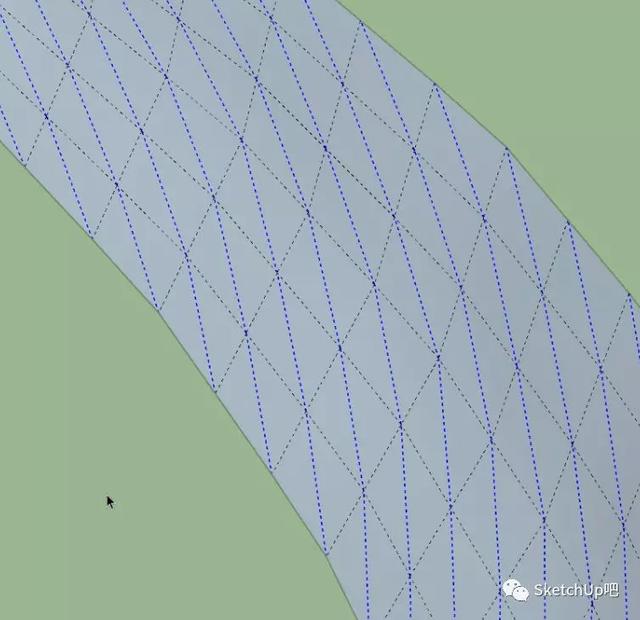

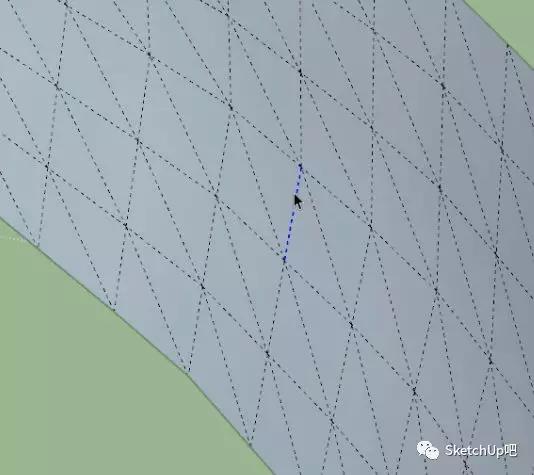

我们先在曲面的组件内部画一条参考线，先选中一条不要的线段

使用【四边面工具】(SUAPP编号71)中的扩大选区，不断的点击，直到经纬线全部被选中

我们要保留的是斜线，所以这里使用【反向选择】(SUAPP编号40)选中相反选区

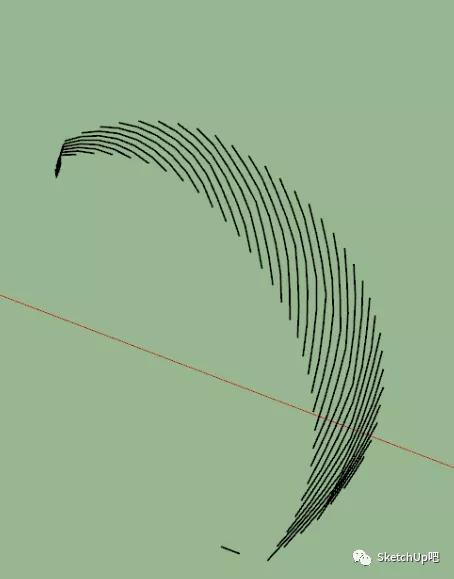

面也被选中了，使用【增强选择】(SUAPP编号3)中的只选择线选中斜线

参考线也选中了，接着ctrl+c复制一下，粘贴到组件外部来，网格的一边就复制出来了

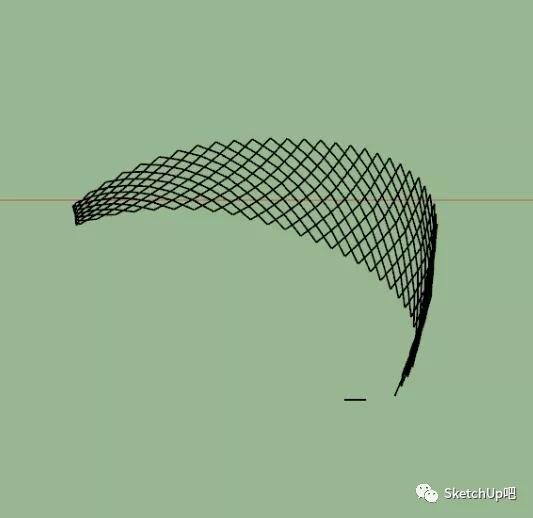

接着再用同样的方法把另一边也做出来，把两组线对齐

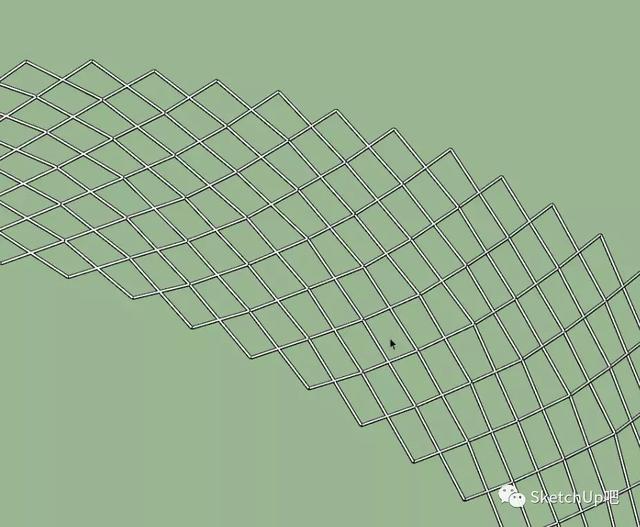

选中网格成组，接着使用【线转圆柱】(SUAPP编号148)将网格全部转化成圆柱

接着是玻璃层，这个是现成的，我们先把参考线原位粘贴出来，移动到网格的位置

接着就是钢架了，先把多余的线段删除，然后带参考线复制一份出来

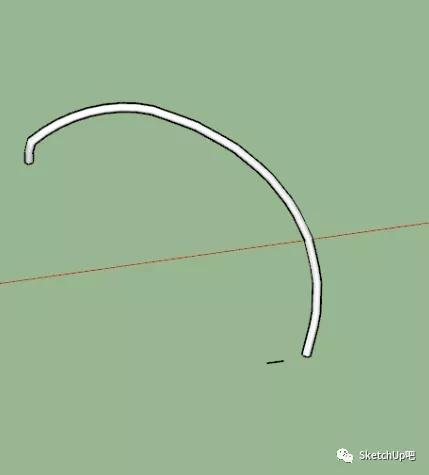

将复制出来的线段线转圆柱作为最粗的钢架

然后是反方向略细的钢架，直接使用【S4U镜像】(SUAPP编号410)工具延红轴镜像一下

然后把刚刚做的移动过来

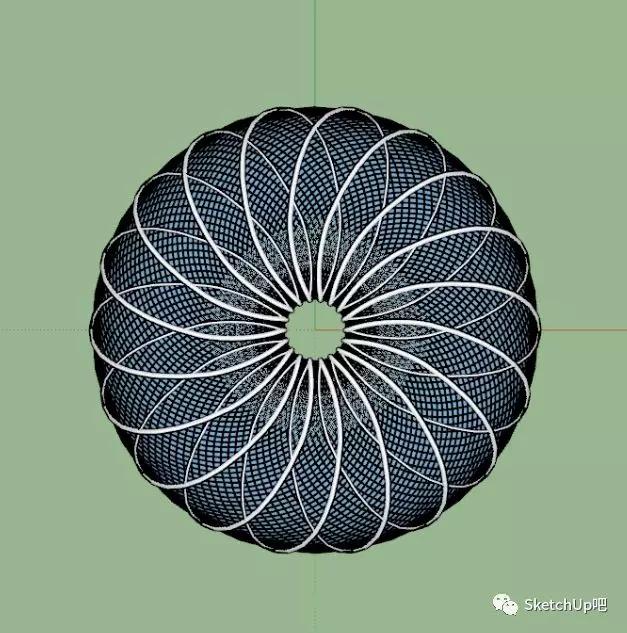

准备就绪，旋转复制这个外壳我们就做好了！

真是像极了咱们小时候玩的繁花曲线

---

本文使用插件来自SUAPP3.4中文云端插件库(专业版)
