坯子库曲面推拉教程_SU如何一招完成曲面异形建模？

今天有点不一样

给大家一次性分享三个模型的SketchUp建模思路

加量不加价，你值得拥有

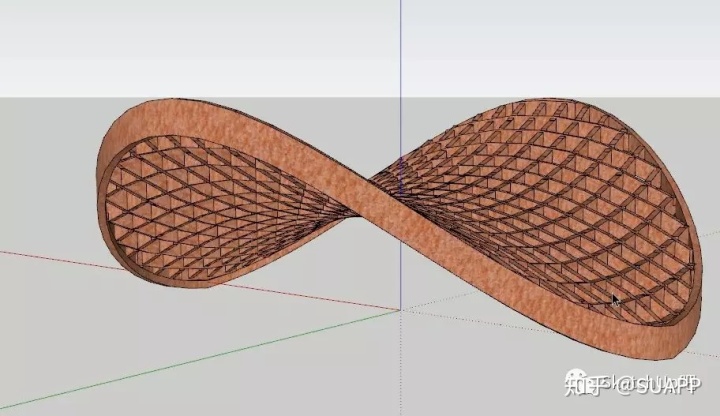

1.曲面景观雕塑

分析参考图可以知道该模型的难点在于这个空间曲线的绘制，其实观察后可以发现还是有规律的。

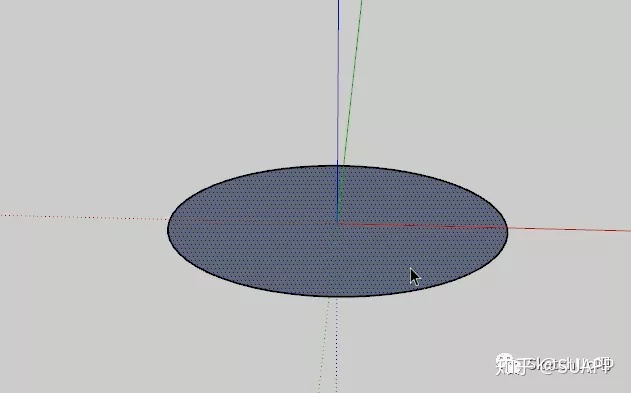

1、绘制一个圆，并调整圆的段数。

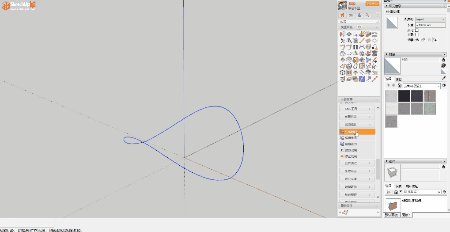

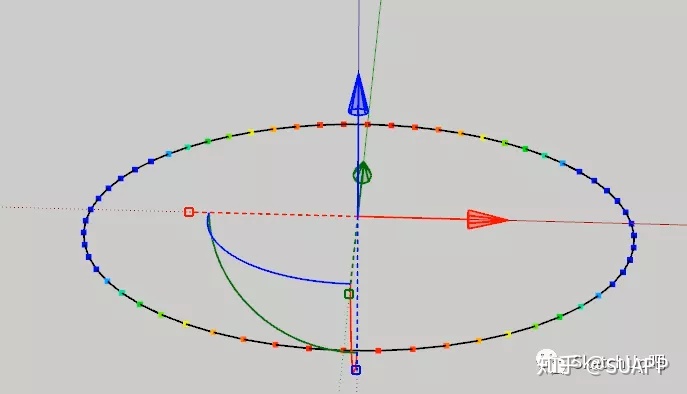

2、使用顶点编辑（SUAPP编号263）选中绿轴上的两个点，设置好软半径后向上进行拉伸。

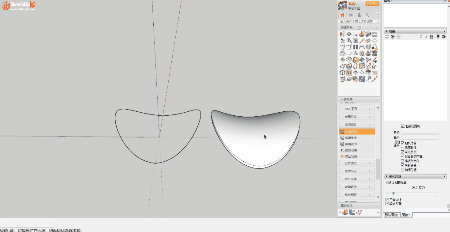

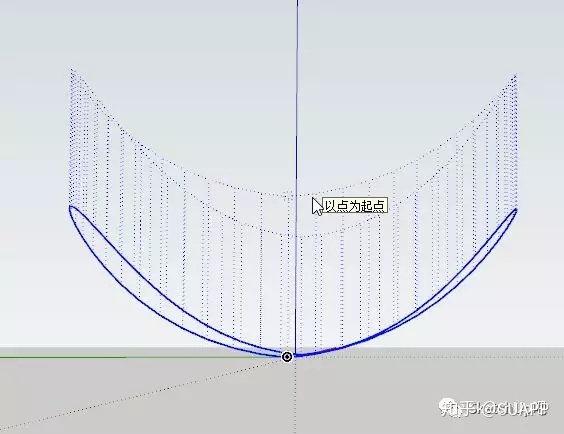

3、选中调整后的曲线，使用起泡工具（SUAPP编号116）生成曲面。

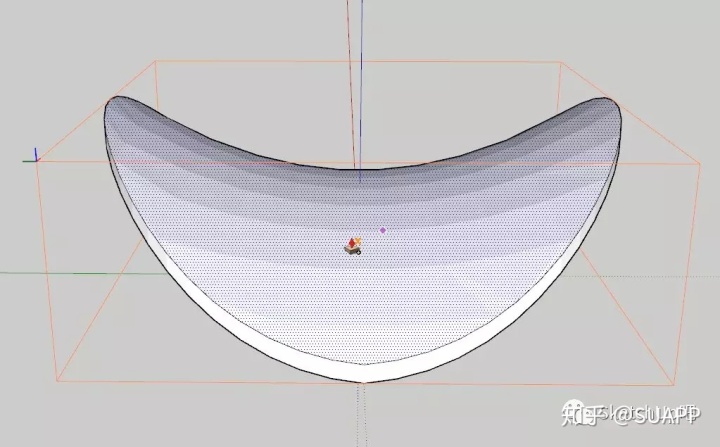

4、对曲面进行柔化，并使用超级推拉（SUAPP编号94）给曲面添加一个厚度。

5、使用切片工具（SUAPP编号279）对模型进行切割。

6、将曲线使用拉线成面（SUAPP编号156）生成面，在添加一个厚度。

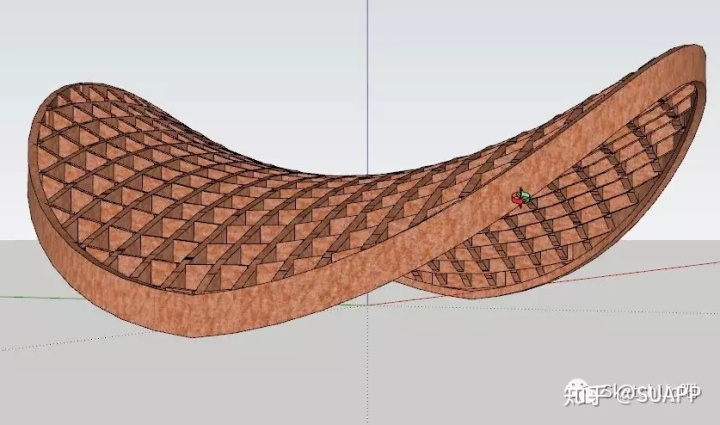

7、将模型组合在一起，赋予材质就绘制完成了。

视频教程：

SketchUp景观雕塑-SketchUp吧友聚现场比赛题_腾讯视频​v.qq.com

2.异形景观灯

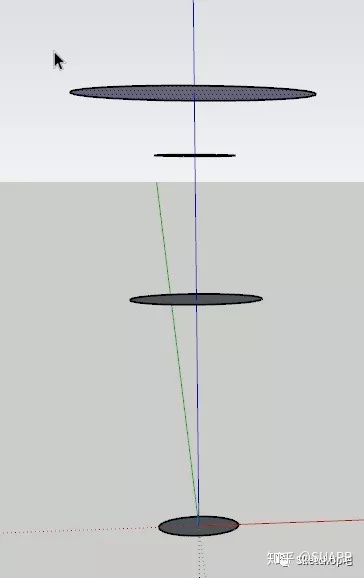

1、绘制一个圆，向上复制几个并调整它们的大小。

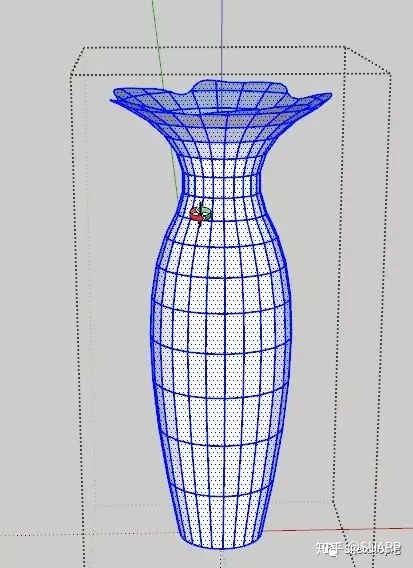

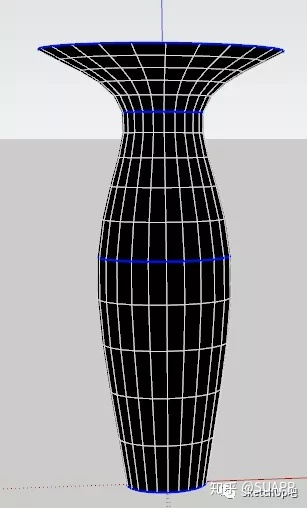

2、将所有的圆选中，使用曲线放样（SUAPP编号427）生成曲面。

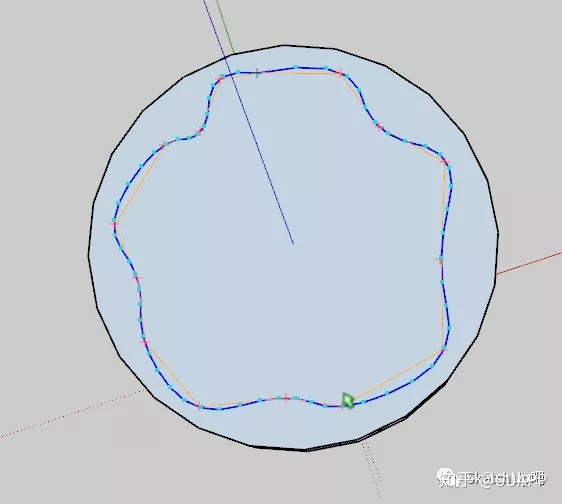

3、在最上面的圆上使用贝兹曲线（SUAPP编号96）绘制出曲线。

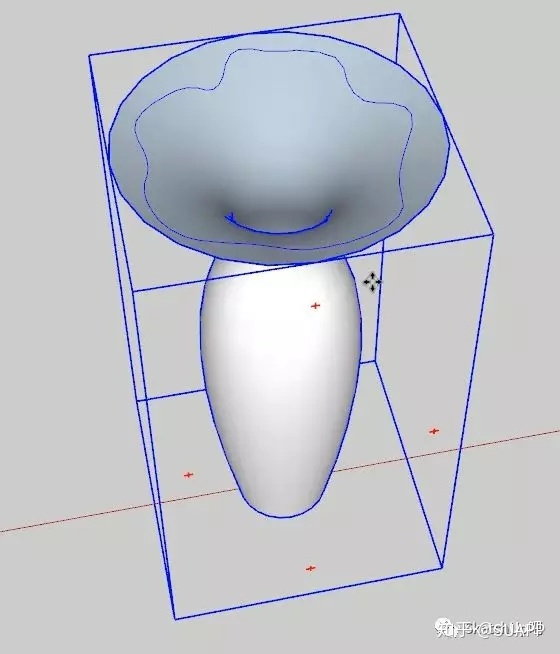

4、选中曲线，使用沙盒中的曲面投射将曲线投射到曲面上。

5、删除多余的线面，将曲面选中进行反柔化，使其显示出结构线。

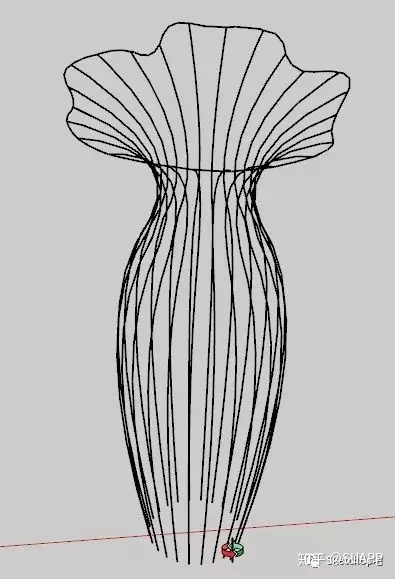

6、是使用只选择面（SUAPP编号3）将面选中并删除，然后选水平线（SUAPP编号266）将水平选中并删除。得到需要的结构线。

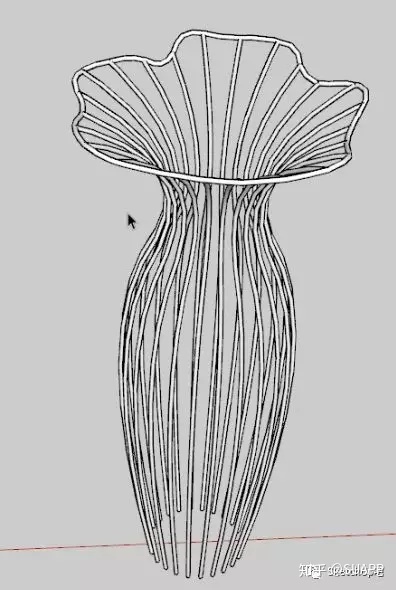

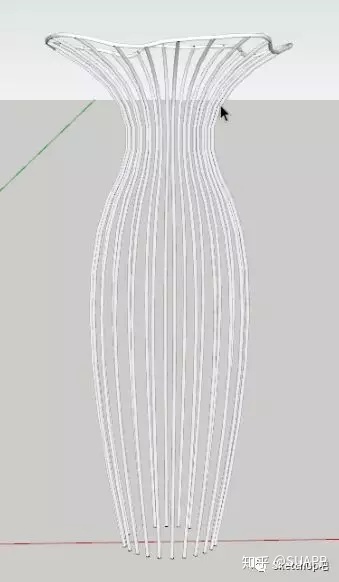

7、将结构线使用线转圆柱（SUAPP编号148）转为圆柱，注意一定要先将线条进行焊接。最后赋予材质就完成了，是不是很简单呢？

视频教程：

SketchUp景观灯建模-SketchUp吧友聚现场比赛题_腾讯视频​v.qq.com

3.钉子戒指

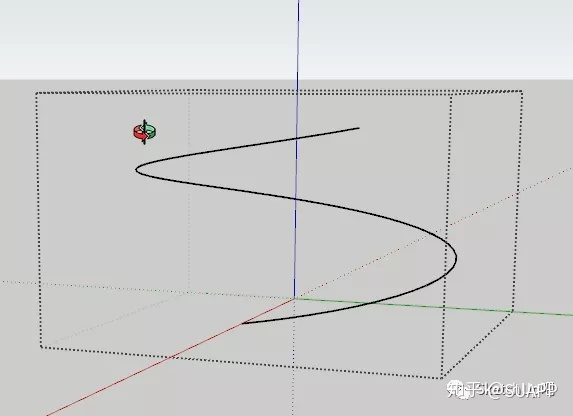

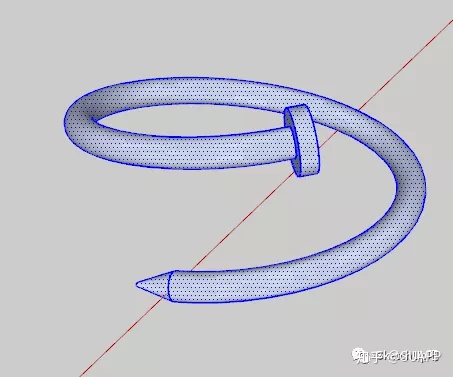

1、画螺旋线（SUAPP编号52）生成所需螺旋线。

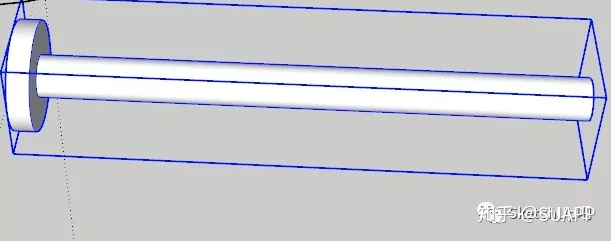

2、绘制钉子部分，这里使用的都是基本的圆与推拉操作就不细讲了。

3、钉子底部尖锐部分使用对象切除（SUAPP编号298）来完成。

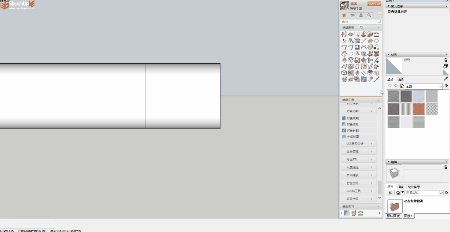

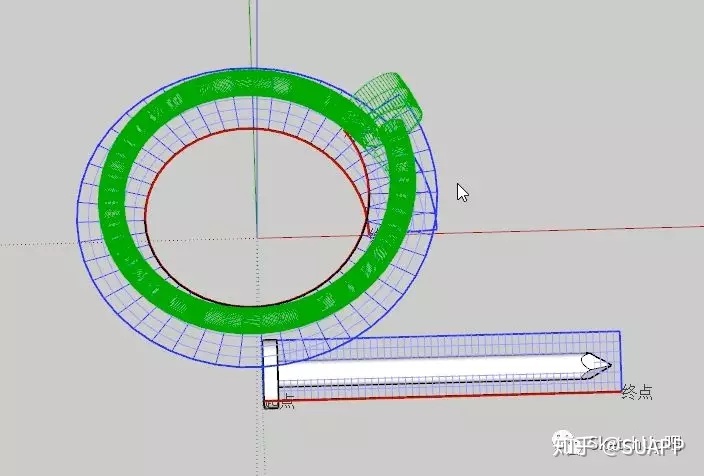

4、在钉子前绘制一条直线，必须与红轴平行。然后使用形体弯曲（SUAPP编号118）将钉子进行弯曲。在做一些细节调整就绘制完成。

视频教程：

SketchUp建一枚戒指-SketchUp吧友聚现场比赛题_腾讯视频​v.qq.com

本文使用插件来自SUAPP3.4中文云端插件库（专业版）

插件下载地址：http://www.suapp.me
