本文介绍了一个关于VLAN（虚拟局域网）和Trunk（中继线路）配置的实验过程及结果。通过GNS3搭建网络拓扑，配置两台交换机sw1和sw2上的VLAN和Trunk，实现不同VLAN间的隔离与互通。实验结果显示，同一VLAN内的主机可以互相通信，而不同VLAN间的主机则不能直接通信。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

++相关定义++⑴将网络从逻辑上划分为若干个小的虚拟网络，即VLAN（Virtual Local Area Network，虚拟局域网）。VLAN工作在OSI参考模型的数据链路层，一个VLAN就是一个交换网络，其中的所有用户都在同一个广播域中，各VLAN通过路由设备的连接实现通信。
⑵Trunk(干道，中继)的作用就是使用一个VLAN能够跨交换机通。

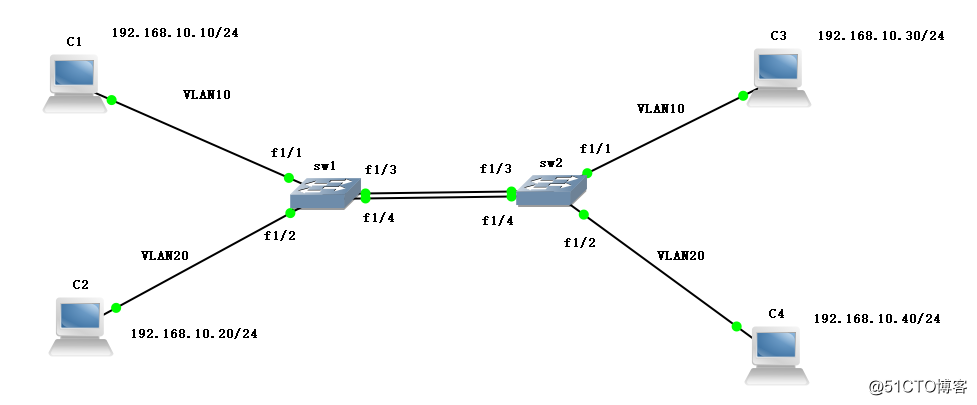

1. 打开GNS3，构建如图所示拓扑图：

VLAN及Trunk的配置实验

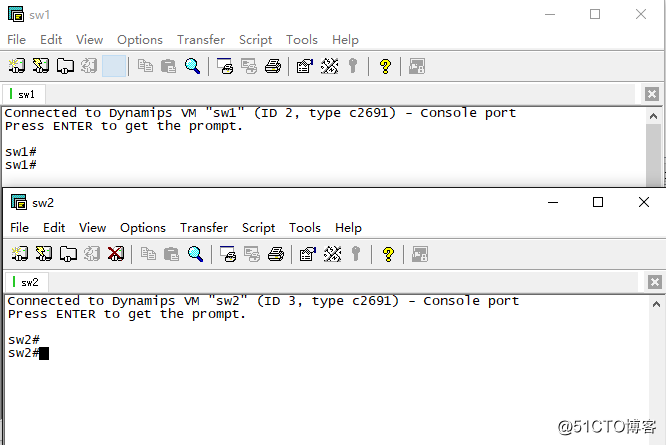

2.打开SecureCRT，连接交换机sw1，sw2

VLAN及Trunk的配置实验

3.在sw1中配置VLAN、Trunk、以太网通道

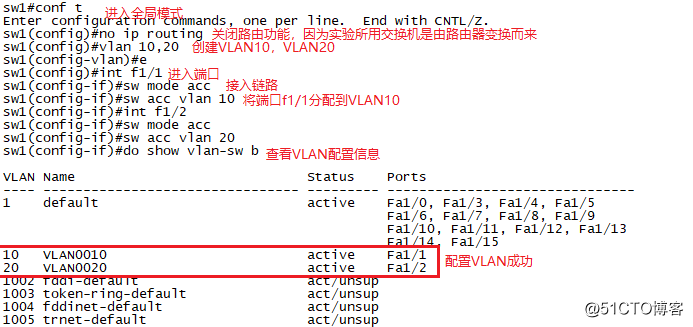

⑴配置VLAN

VLAN及Trunk的配置实验

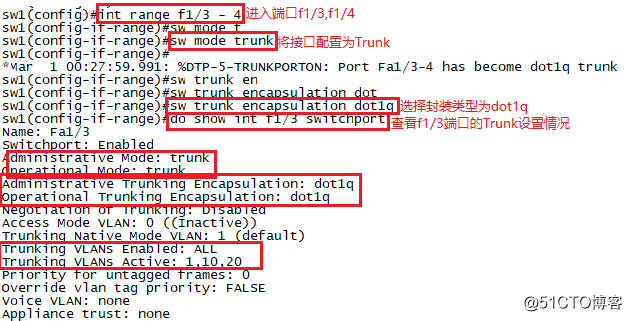

⑵配置Trunk
VLAN及Trunk的配置实验

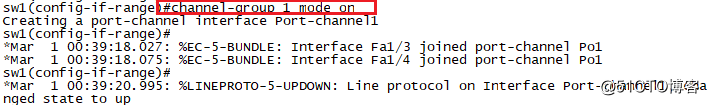

⑶设置以太网通道
VLAN及Trunk的配置实验

4.同样的，在sw2中配置VLAN、Trunk、以太网通道

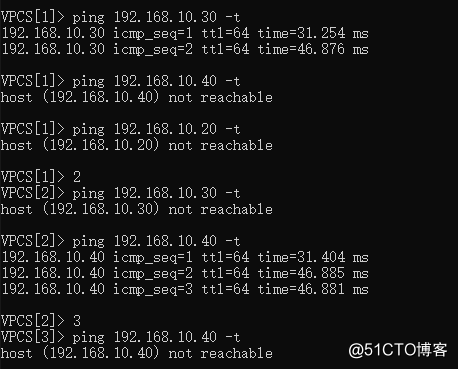

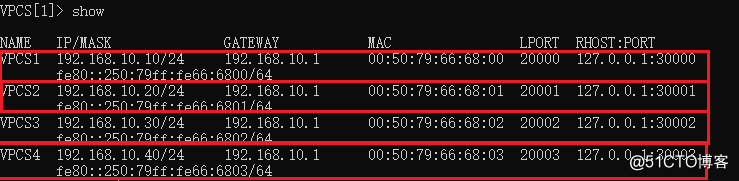

5.在VPC里设置四台主机IP地址，并查看互ping结果

VLAN及Trunk的配置实验
VLAN及Trunk的配置实验

++由实验结果可以看出，同一个VLAN之间可以互通，而不同的VLAN之间无法互通，在本实验中即为PC1和PC3同属于VLAN10，可互通；PC2和PC4同属于VLAN20，可互通。其余情况均不通。++
