实验：配置Trunk

仿真环境：Cisco Packet Tracker

实验一：简单Trunk配置

实验步骤：

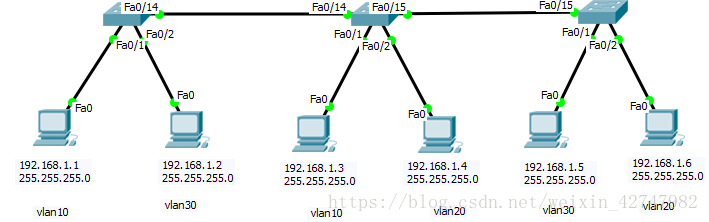

1、建立连接如下：

2、分别对每个交换机进行设置

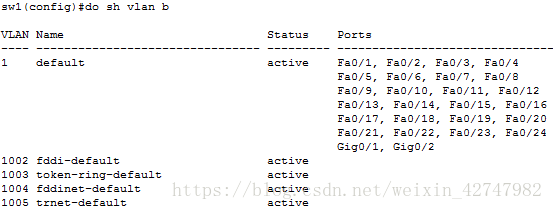

　２.１查看VLAN表
　

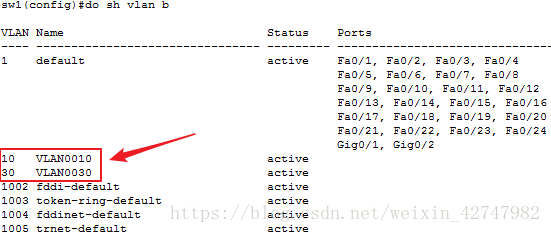

　２.２交换机1创建VLAN10和VLAN30，并再次查看VLAN表
　
　

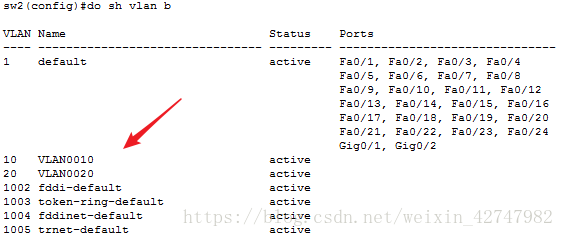

　２.３交换机2创建VLAN10和VLAN20，并再次查看VLAN表
　
　

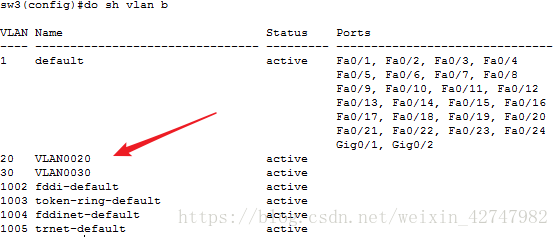

　２.４交换机3创建VLAN20和VLAN30，并再次查看VLAN表
　
　
3、
　3.1在交换机1中：将f0/1接到VLAN10，f0/1接到VLAN30
　　　　
　3.2在交换机2中：将f0/1接到VLAN10，f0/1接到VLAN20
　　　　
　3.3在交换机3中：将f0/1接到VLAN30，f0/1接到VLAN20
　　　　
4、为交换机1的f0/14、交换机2的f0/14、f0/15、交换机3的f0/15设置trunk

验证：
相同VLAN可通信

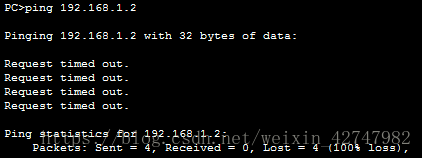

不同VLAN不可通信

实验一成功

---

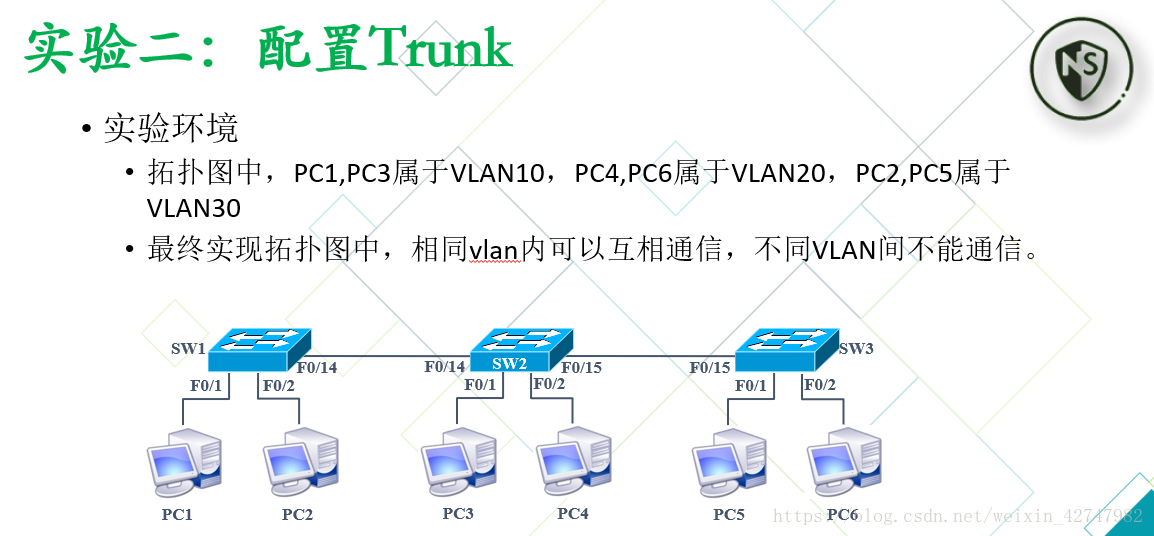

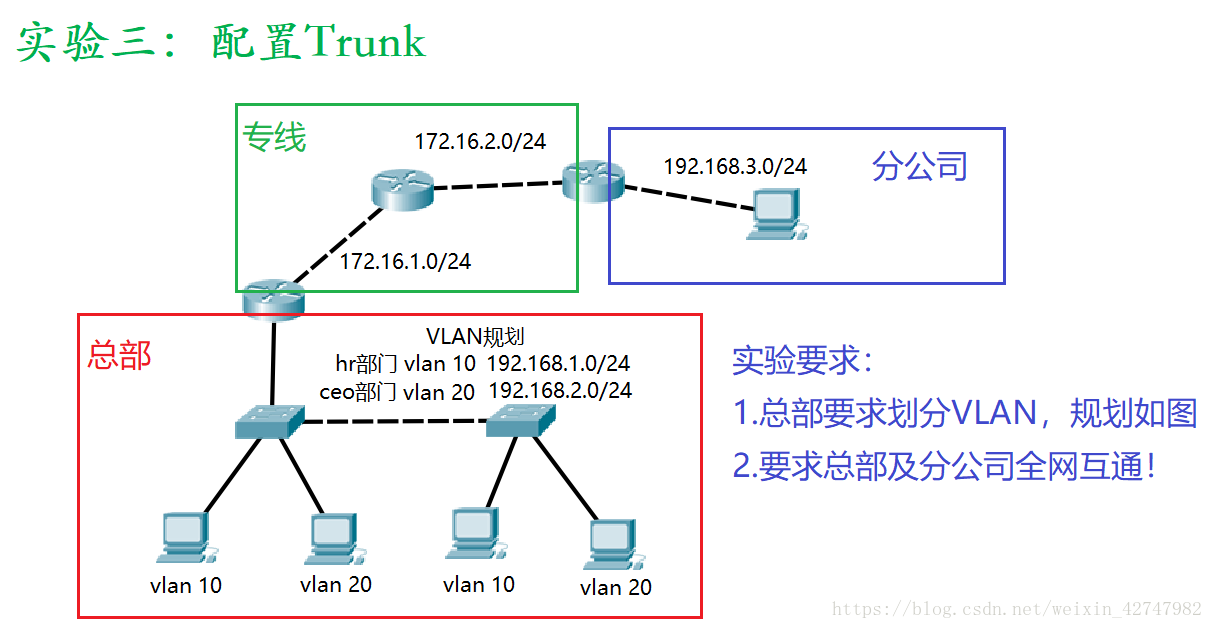

实验二：配置Trunk

配置Trunk

实验步骤：
1、分别为交换机1和交换机1设置VLAN10以及VLAN20

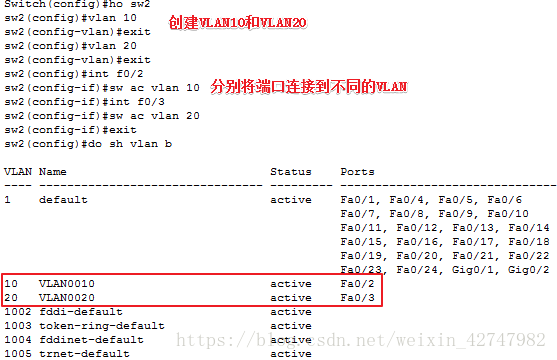

　创建VLAN10和VLAN20
　
　将f0/2连接到VLAN10，将f0/3连接到VLAN20
　
2、查看VLAN表
　交换机2步骤相同如下：
　
3、设置交换机1的f0/1、以及交换机1和交换机2的f0/4端口为trunk
　　　

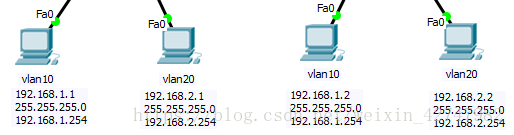

4、分别为四台PC设置IP、子网掩码、网关如下：
　　

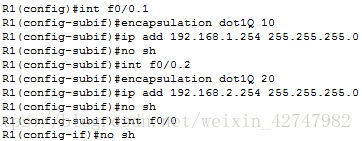

5、设置路由器1，将vlan10连接到f0/0.1，vlan20连接到f0/0.2
　　

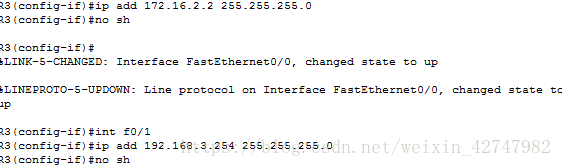

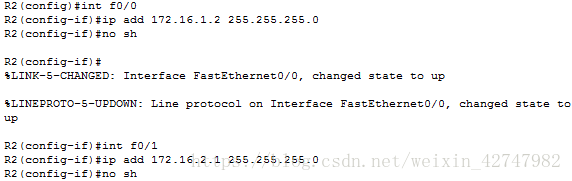

6、再给路由器设置IP、子网掩码
　　
　　
　　
7、为路由器设置路由表
　　为路由器1设置默认路由　
　　路由器2的路由表　
　　路由器3设置默认路由　
验证：

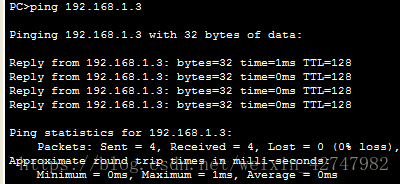

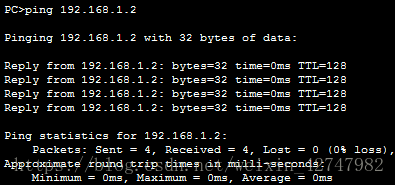

1、同样处于vlan10的pc1和pc3能相互ping通

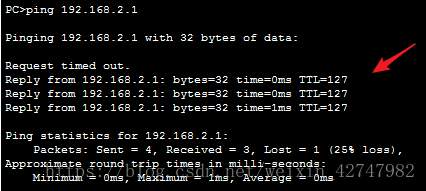

2、处于vlan10的pc1能ping通处于vlan20的pc20

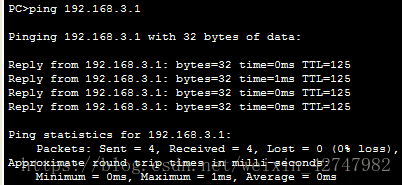

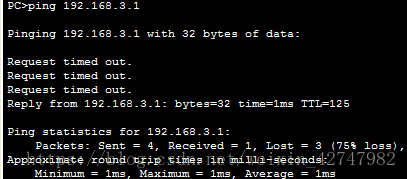

1.0网段能跨路由器ping通3.0网段

3、1.0网段能跨路由器ping通3.0网段
