VLAN、TRUNK配置综合实验

VLAN、TRUNK配置综合实验

思考题：

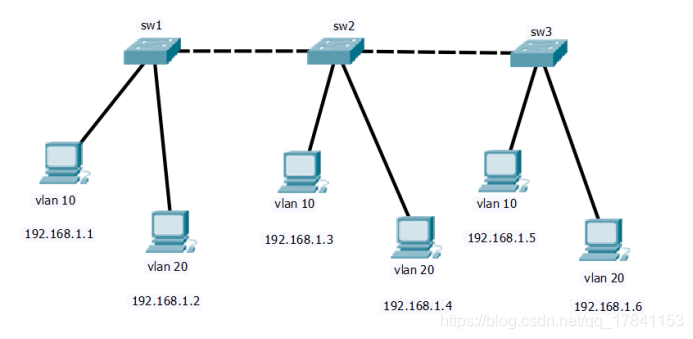

按照拓扑配置vlan和turnk，并要求最终在整个网络中，同一vlan的pc均可以互相ping通，不同vlan的pc不能互相ping通。

一、连线

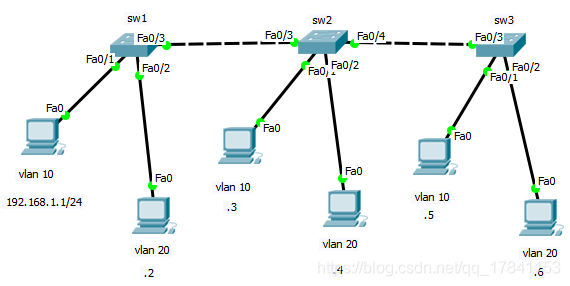

按实验拓扑图连接设备，不同设备之间用直通线连接，交换机之间使用交叉线连接。连接好后拓扑图为：

二、配置所有PC的IP、网关

1.PC1

第一台PC配置如下：

2.PC2

第二台PC配置如下：

3.PC3

PC配置如下：

4.PC4

PC配置如下：

5.PC5

PC配置如下：

6.PC6

PC配置如下：

三、配置静态VLAN

1.配置sw1

（1）创建VLAN

打开sw1，在全局配置模式下创建vlan 10、vlan 20，配置过程如图：

（2）将端口加入vlan

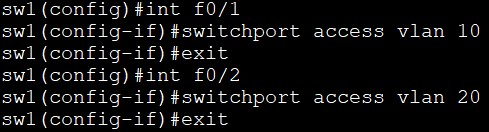

分别将f0/1、f0/2端口加入vlan 10、20，如图：

2.配置sw2

（1）创建VLAN

打开sw2，在全局配置模式下创建vlan 10、vlan 20，配置过程如图：

（2）将端口加入vlan

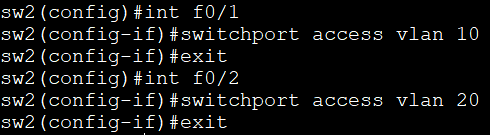

分别将f0/1、f0/2端口加入vlan 10、20，如图：

3.配置sw3

（1）创建VLAN

打开sw3，在全局配置模式下创建vlan 10、vlan 20，配置过程如图：

（2）将端口加入vlan

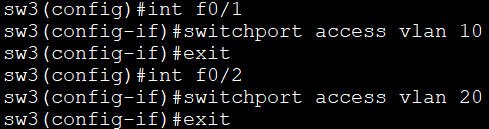

分别将f0/1、f0/2端口加入vlan 10、20，如图：

四、配置TRUNK

1.配置sw1

打开sw1，在全局配置模式下，将f0/3配置成trunk链路，如图：

2.配置sw2

打开sw2，在全局配置模式下，将f0/3、f0/4配置成trunk链路，如图：

3.配置sw3

打开sw3，在全局配置模式下，将f0/3配置成trunk链路，如图：

五、ping测试

1.同一vlan之间相互通信

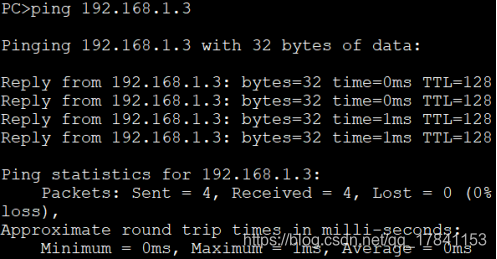

（1）同属vlan 10的PC1pingPC3，如图：

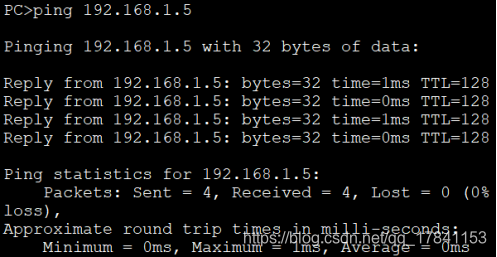

（2）PC1pingPC5，如图：

2.不同vlan之间相互通信

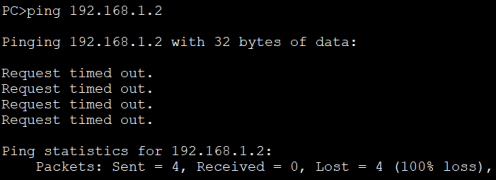

（1）使用PC1与PC2通信，失败，如图：

（2）使用PC1与PC6通信，失败，即不同vlan之间无法通信，如图：

综上，在整个网络中，同一vlan的pc均可以互相ping通。不同vlan的pc不能互相ping通。
