(转)如何使用SignalTap II觀察reg與wire值? (SOC) (Verilog) (Quartus II) (SignalTap II)

Abstract
撰寫Verilog時，雖然每個module都會先用ModelSim或Quartus II自帶的simulator仿真過，但真的將每個module合併時，一些不可預期的『run-time』問題可能才一一浮現，這時得靠SignalTap II來幫忙debug。

Introduction
使用環境：Quartus II 8.0 + DE2-70 (Cyclone II EP2C70F896C6N)

實際使用SignalTap II時，會發現有些reg與wire可以觀察，有些又無法觀察，在(原創) 如何使用SignalTap II觀察reg值? (IC Design) (Quartus II) (SignalTap II) (Verilog)中，我利用將reg接到top module的方式來觀察reg，雖然可行，但老實說並不是很好的方式。當初有網友發表評論，說這是因為reg被Quartus II優化掉不見了，導致無法使用SignalTap II觀察，本文整理出完整的reg與wire觀察方法。

觀察reg
如同(原創) 如何使用SignalTap II觀察reg值? (IC Design) (Quartus II) (SignalTap II) (Verilog)的範例，我再重複一次。

SSignalTapII_register_not_preserve.v / Verilog

1  /*
2  (C) OOMusou 2008 http://oomusou.cnblogs.com
3
4  Filename    : SignalTapII_register_not_preserve.v
5  Compiler    : Quartus II 8.0
6  Description : Demo how to preserve register with SingalTap II
7  Release     : 10/17/2008 1.0
8  */
9
10  module SignalTapII_register_not_preserve (
11    input iCLK,
12    input iRST_N
13  );
14
15  reg [ 3 : 0 ] cnt;
16
17  always @( posedge iCLK, negedge iRST_N) begin
18    if ( ! iRST_N)
19      cnt <=   4 ' h0;
20    else
21      cnt <= cnt +   4 ' h1;
22  end
23
24  endmodule

复制代码

這是個很簡單的計數器，我故意讓cnt不做output，而想用SignalTap II去觀察cnt這個reg的值。



cnt都是0，顯然不合理，表示SignalTap II無法capture cnt這個reg的值。為什麼會這樣呢?

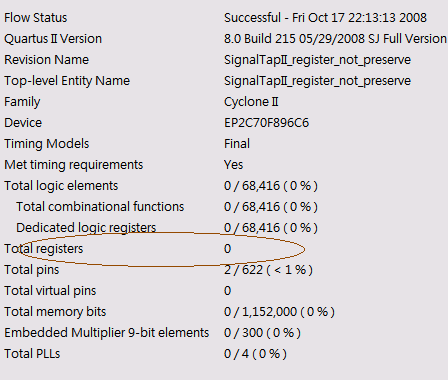

若我們將SignalTap II拿掉，重新用Quartus II編譯，觀察其compilation report，顯示register為0。

觀察RTL Viewer的合成結果，真的沒有register!!

這證明了一件事情，Quartus II在合成時，發現cnt並沒有需要output，而自動最佳化不合成cnt，導致SignalTap II無法觀察reg，不過有時為了debug方便，我們就是想觀察這種reg，有辦法讓Quartus II暫時不要啟動最佳化嗎?

使用Synthesis Attribute避免最佳化

SignalTapII_register_preserve.v / Verilog

1  /*
2  (C) OOMusou 2008 http://oomusou.cnblogs.com
3
4  Filename    : SignalTapII_register_preserve.v
5  Compiler    : Quartus II 8.0
6  Description : Demo how to preserve register in SignalTap II
7  Release     : 10/17/2008 1.0
8  */
9
10  module SignalTapII_register_preserve (
11    input iCLK,
12    input iRST_N
13  )
14
15  reg [ 3 : 0 ] cnt /* synthesis noprune */ ;
16
17  always @( posedge iCLK, negedge iRST_N) begin
18    if ( ! iRST_N)
19      cnt <=   4 ' h0;
20    else
21      cnt <= cnt +   4 ' h1;
22  end
23
24  endmodule

复制代码

15行

reg [ 3 : 0 ] cnt /* synthesis noprune */ ;

多了/*synthesis noprune*/這個synthesis attribute，指示Quartus II不要對cnt做最佳化，保留此register以供SignalTap II觀察，注意必須寫在分號前面，不能如下寫在分號後面。

reg [ 3 : 0 ] cnt; /* synthesis noprune */ //錯!!

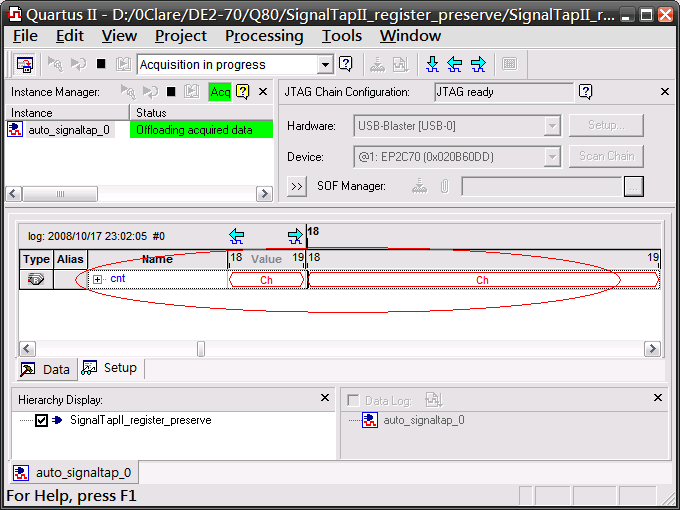

編譯後，SignalTap II就能順利的觀察到cnt的值!!重點是不需改top module的interface，只需對想觀察的reg加上synthesis attribute即可。

Quartus II也支援Verilog 2001的語法

1  /*
2  (C) OOMusou 2008 http://oomusou.cnblogs.com
3
4  Filename    : SignalTapII_register_preserve.v
5  Compiler    : Quartus II 8.0
6  Description : Demo how to preserve register in SignalTap II
7  Release     : 10/17/2008 1.0
8  */
9
10  module SignalTapII_register_preserve (
11    input iCLK,
12    input iRST_N
13  );
14
15  // Verilog 2001
16  // (*noprune*) reg [3:0] cnt;
17
18  always @( posedge iCLK, negedge iRST_N) begin
19    if ( ! iRST_N)
20      cnt <=   4 ' h0;
21    else
22      cnt <= cnt +   4 ' h1;
23  end
24
25  endmodule

复制代码

16行

( * noprune * ) reg [ 3 : 0 ] cnt;

這是Verilog 2001的語法，Quartus II 8.0也能看得懂。

若希望整個module的reg都不被最佳化，可將synthesis attribute放在module。

1  /*
2  (C) OOMusou 2008 http://oomusou.cnblogs.com
3
4  Filename    : SignalTapII_register_preserve.v
5  Compiler    : Quartus II 8.0
6  Description : Demo how to preserve register in SignalTap II
7  Release     : 10/17/2008 1.0
8  */
9
10  module SignalTapII_register_preserve (
11    input iCLK,
12    input iRST_N
13  ) /* synthesis noprune */ ;
14
15  reg [ 3 : 0 ] cnt;
16
17  always @( posedge iCLK, negedge iRST_N) begin
18    if ( ! iRST_N)
19      cnt <=   4 ' h0;
20    else
21      cnt <= cnt +   4 ' h1;
22  end
23
24  endmodule

复制代码

13行

module SignalTapII_register_preserve (
  input iCLK,
  input iRST_N
// );
) /* synthesis noprune */ ;

复制代码

將/*synthesis noprune*/放在module，這樣整個module的reg將不被最佳化，不用再一一指定。

另外一個與reg相關的Synthesis Attribute：/*synthesis preserve*/
跟reg相關的attribute，除了/*synthesis noprune*/可用，還有一個/*synthesis preserve*/可用，兩者的差異在於：

/*synthesis noprune*/ 避免Quartus II優化掉沒output的reg。

/*synthesis preserve*/ 避免Quartus II將reg優化為常數，或者合併重複的reg。

也可以使用Verilog 2001的寫法

// (*preserve*) reg [3:0] cnt;

或者整個module的寫法

module SignalTapII_register_preserve (
  input iCLK,
  input iRST_N
) /* synthesis preserve */ ;

复制代码

觀察wire
同樣的，在SignalTap II觀察wire時，有時也會因為被Quartus II優化掉而無法用SignalTap II觀察。

SignalTapII_wire_not_keep.v / Verilog

1  /*
2  (C) OOMusou 2008 http://oomusou.cnblogs.com
3
4  Filename    : SignalTapII_wire_not_keep.v
5  Compiler    : Quartus II 8.0
6  Description : Demo how to keep wire
7  Release     : 10/17/2008 1.0
8  */
9
10  module SignalTapII_wire_not_keep (
11    input         iCLK,
12    input         iRST_N,
13    output [ 3 : 0 ] oCNT
14  );
15
16  wire [ 3 : 0 ] Cnt;
17  reg   [ 3 : 0 ] cnt;
18
19  assign Cnt = cnt;
20  assign oCNT = Cnt;
21
22  always @( posedge iCLK, negedge iRST_N) begin
23    if ( ! iRST_N)
24      cnt <=   4 ' h0;
25    else
26      cnt <= cnt +   4 ' h1;
27  end
28
29  endmodule

复制代码

16行

wire [ 3 : 0 ] Cnt;

假設我想用SignalTap II去觀察Cnt這個wire。



Cnt都是0，顯然不合理，表示SignalTap II無法capture cnt這個wire的值。為什麼會這樣呢?

因為Cnt這個wire已經被Quartus II優化不見了!!

不過有時為了debug方便，我們就是想觀察這種wire，有辦法讓Quartus II暫時不要啟動最佳化嗎?

SignalTapII_wire_keep.v / Verilog

1  /*
2  (C) OOMusou 2008 http://oomusou.cnblogs.com
3
4  Filename    : SignalTapII_wire_keep.v
5  Compiler    : Quartus II 8.0
6  Description : Demo how to keep wire
7  Release     : 10/17/2008 1.0
8  */
9
10  module SignalTapII_wire_keep (
11    input         iCLK,
12    input         iRST_N,
13    output [ 3 : 0 ] oCNT
14  );
15
16  wire [ 3 : 0 ] Cnt /* synthesis keep */ ;
17  reg   [ 3 : 0 ] cnt;
18
19  assign Cnt = cnt;
20  assign oCNT = Cnt;
21
22  always @( posedge iCLK, negedge iRST_N) begin
23    if ( ! iRST_N)
24      cnt <=   4 ' h0;
25    else
26      cnt <= cnt +   4 ' h1;
27  end
28
29  endmodule

复制代码

16行

wire [ 3 : 0 ] Cnt /* synthesis keep */ ;

多了/*synthesis keep*/這個synthesis attribute，指示Quartus II不要對Cnt做最佳化，保留此wire以供SignalTap II觀察，注意必須寫在分號前面，不能如下寫在分號後面。

wire [ 3 : 0 ] Cnt; /* synthesis keep */   // 錯

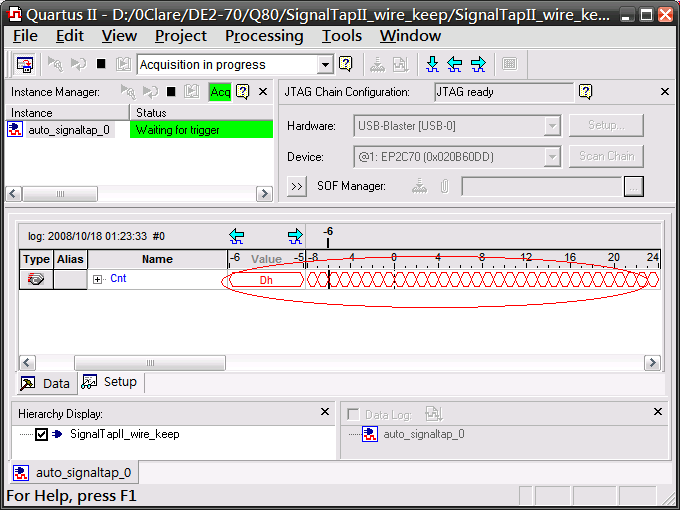

編譯後，SignalTap II就能順利的觀察到Cnt的值!!重點是不需改top module的interface，只需對想觀察的wire加上synthesis attribute即可。

Quartus II也支援Verilog 2001的語法

1  /*
2  (C) OOMusou 2008 http://oomusou.cnblogs.com
3
4  Filename    : SignalTapII_wire_keep.v
5  Compiler    : Quartus II 8.0
6  Description : Demo how to keep wire
7  Release     : 10/17/2008 1.0
8  */
9
10  module SignalTapII_wire_keep (
11    input         iCLK,
12    input         iRST_N,
13    output [ 3 : 0 ] oCNT
14  );
15
16  // Verilog 2001
17  ( * keep * ) wire [ 3 : 0 ] Cnt;
18  reg   [ 3 : 0 ] cnt;
19
20  assign Cnt = cnt;
21  assign oCNT = Cnt;
22
23  always @( posedge iCLK, negedge iRST_N) begin
24    if ( ! iRST_N)
25      cnt <=   4 ' h0;
26    else
27      cnt <= cnt +   4 ' h1;
28  end
29
30  endmodule

复制代码

17行

( * keep * ) wire [ 3 : 0 ] Cnt;

這是Verilog 2001的語法，Quartus II 8.0也能看得懂。

不過目前Quartus II 8.0並不支援對整個module下/*synthesis keep*/，原因不明，我實際用Quartus II 8.0測試，SignalTap II並無反應，且Quartus II的help也沒說可以對整個module下/*synthesis keep*/。

完整程式碼下載
SignalTapII_register_not_preserve.7z (不使用synthesis noprune)
SignalTapII_register_preserve.7z (使用synthesis noprune
SignalTapII_wire_not_keep.7z (不使用synthesis keep)
SignalTapII_wire_keep.7z (使用synthesis keep)

Conclusion
關於避免Quartus II優化reg，/*synthesis noprune*/與/*synthesis preserve*/還是有些差異，程式寫到很大時，可能一時很難決定要用哪一個attribute，可以交替試試看，反正1/2的機會，總會對一個。

會使用synthesis attribute之後，總算解掉長久以來，無法用SignalTap II觀察reg與wire的老問題，感謝網友們的指導。
