树莓派传感器&GPIO接口

最新推荐文章于 2025-06-24 20:39:39 发布
转载 最新推荐文章于 2025-06-24 20:39:39 发布 · 1.4k 阅读 · 4 ·
CC 4.0 BY-SA版权
原文链接：https://segmentfault.com/a/1190000009428662

本文详细介绍了HC-SR04超声波模块的工作原理及接口使用方法，包括电源脚VCC、触发脚Trig和回声接收脚Echo的功能与连接方式。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  1. HC-SR04 超声波测距

HC-SR04

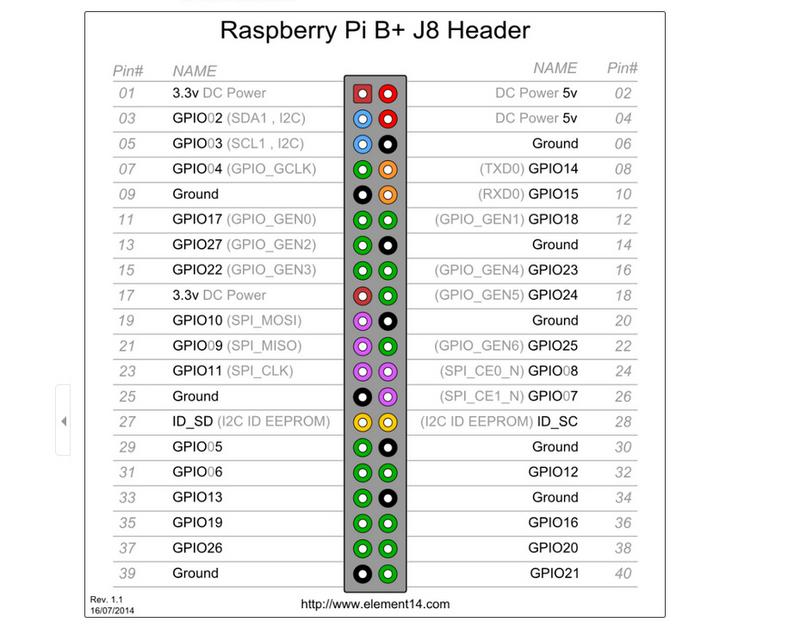

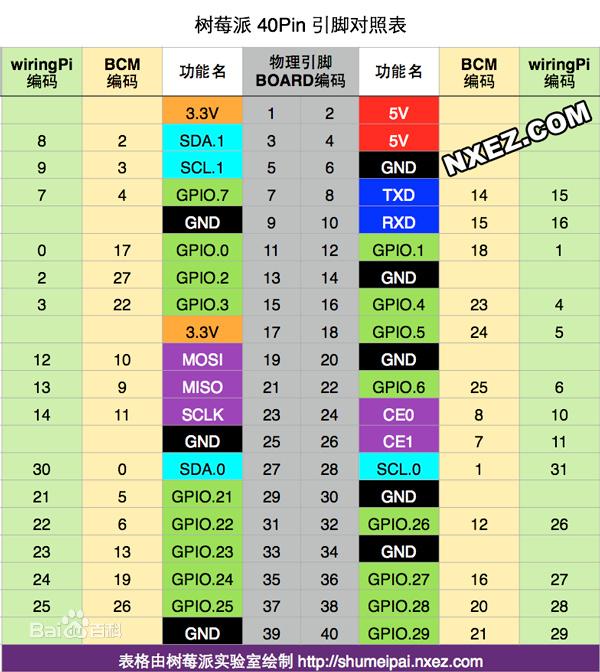

  • VCC,超声波模块电源脚，接5V电源即可,接Pin 02

  • Trig，超声波发送脚，高电平时发送出40KHZ出超声波，接Pin 03,即GPIO02

  • Echo，超声波接收检测脚，当接收到返回的超声波时，输出高电平,接Pin 05，即GPIO03

  • GND，超声波模块GND，接Pin 39，任意的Ground 针脚应该都可以。

  1. DHT11 温湿度传感器
