树莓派GPIO初探-点亮LED

hello，大家好。不知不觉发现新的树莓派3B+已经发布很久了，然后当时一时脑热买的3B已经吃了很久的灰了。这就开始了gpio一系列的文章，记录gpio的学习过程，这系列的文章都是基于python代码进行开发，树莓派用的是树莓派3B，代码库用的是最新的gpiozero库，关于gpiozero这个库，简化了gpio的开发，比用RPI.GPIO这个库代码书写起来更简洁，下面我们就开始吧

1. 认识树莓派GPIO接口

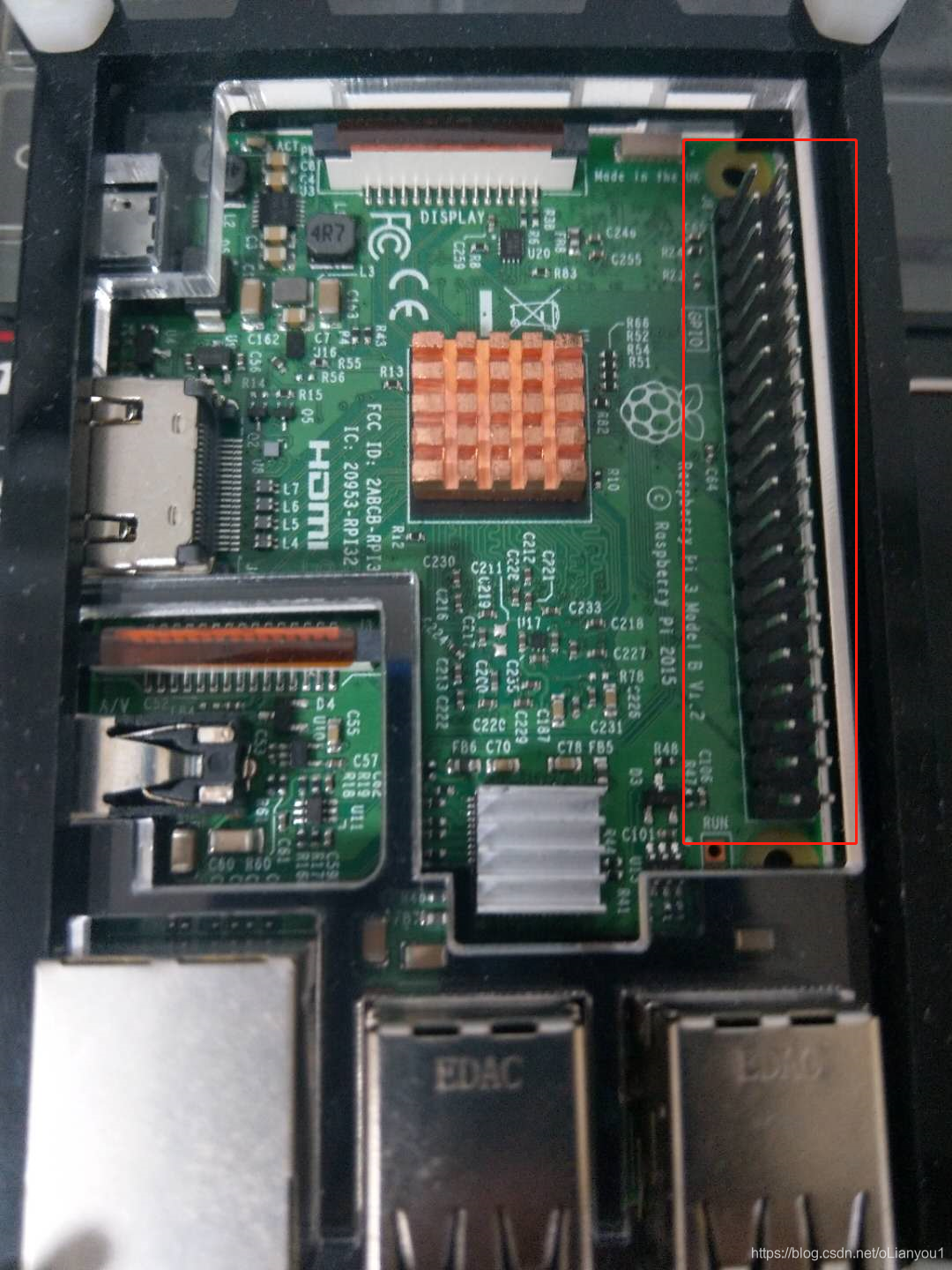

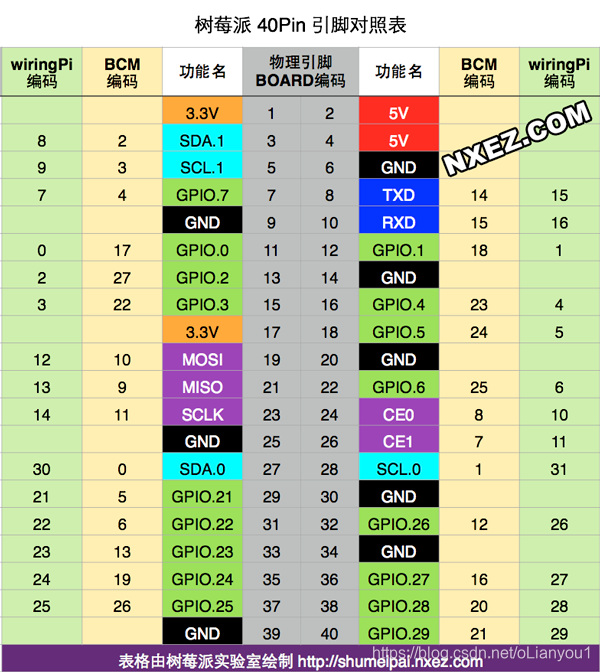

以上是树莓派的gpio针脚图，我们再来看看对应实际图的情况

ps：gpiozero库使用的都是bcm编码

2. 实验材料准备

led一个、460Ω电阻一个、面包板1个、杜邦线(公对母)两根

3. 接线

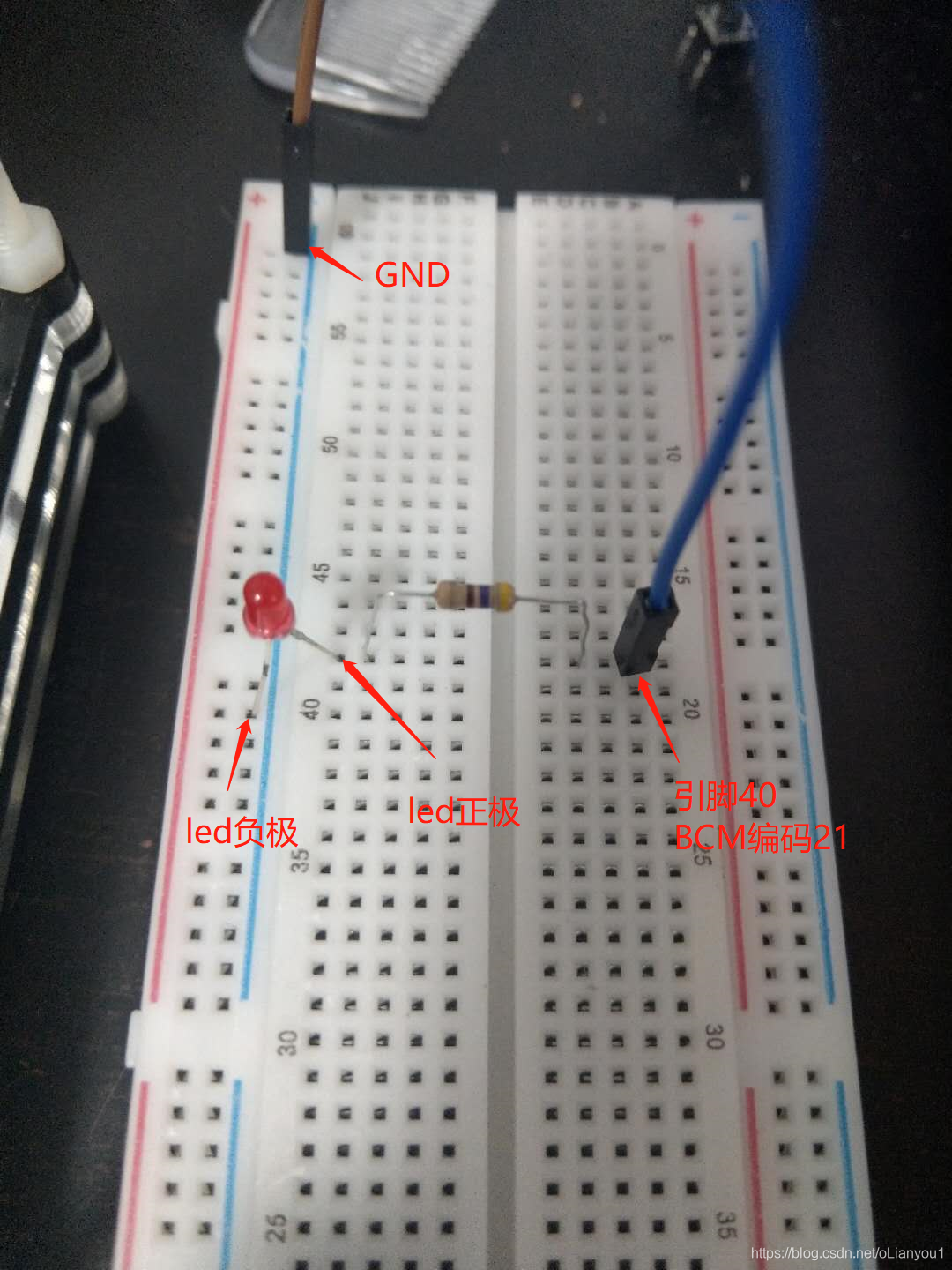

现在的接线情况就是灰线接的是GND(任意一个都行), 蓝线接的BCM编码21(其他的bcm对应的引脚也可以)

4.代码

使用gpiozero库写python代码， 新建一个led.py内容如下：

from gpiozero import LED
from time import sleep
led = LED(21)
led.on() # 输出高电平点亮led
sleep(5) # 睡眠5秒
led.off() # 输出低电平关闭led

5.运行程序

打开树莓派终端找到代码存放位置运行以下代码
python3 led.py

附：led闪烁程序

from gpiozero import LED
from time import sleep
led = LED(21)
while True:
	led.on()
	sleep(1)
	led.off()
	sleep(1)
