无线传输技术中的波束赋形

无线传输技术中的波束赋形

1. 波束赋形

顾名思义，就是对波束的形状进行构造。这里的波束指的就是天线的辐射方向性图。简而言之，BeamForming 是一种构造天线辐射方向图的技术。

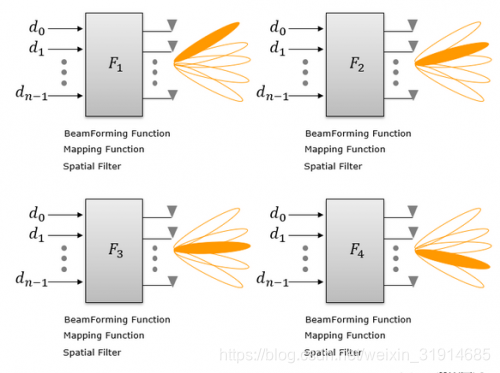

波束赋形技术通过调整每个天线阵元上的信号进行加权求和，使天线波束指向某个特定的方向，即将天线能量集中指向某个特定的用户。

2. 阵列天线

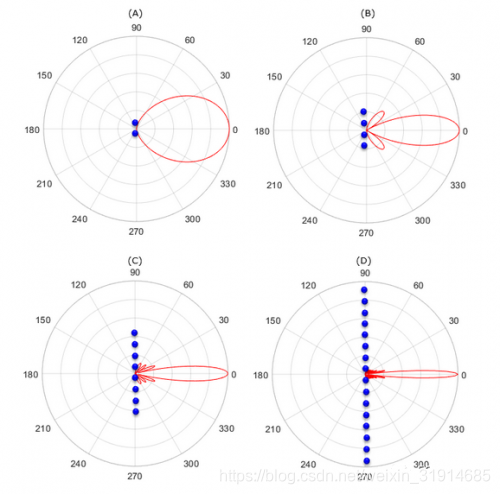

BeamForming 主要基于阵列天线

3. 波束赋形的方法

1. 开关阵列天线：这是一种通过从天线系统的阵列中选择性地打开 / 关闭天线来改变波束方向图（辐射形式）的技术。
2. 基于 DSP 的相位处理：这是一种通过改变通过每个天线的信号的相位来改变波束方向图（辐射形式）的技术。使用 DSP，您可以不同地更改每个天线端口的信号相位，以形成最适合一个或多个特定 UE 的特定波束方向图。
3. 通过预编码进行波束成形：这是一种通过应用特定的预编码矩阵来更改波束方向图（辐射形式）的技术。这是 LTE 中使用的技术。在 LTE 中，以下传输模式隐式或显式地实现“ BeamForming”。
