小波分解和合成的simulink仿真

采用5-3提升小波的方法

小波分解

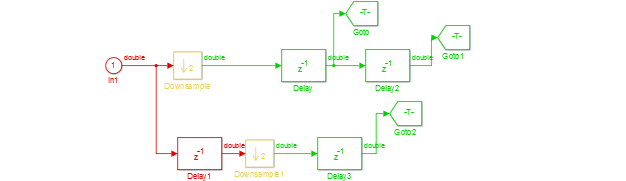

数据拆分

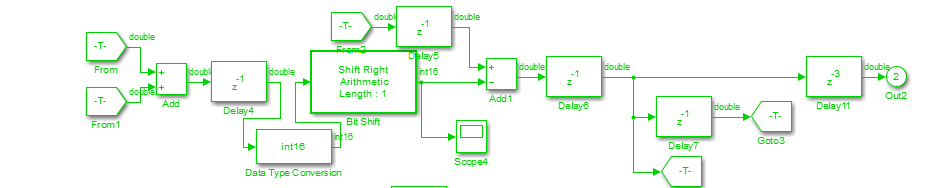

预测

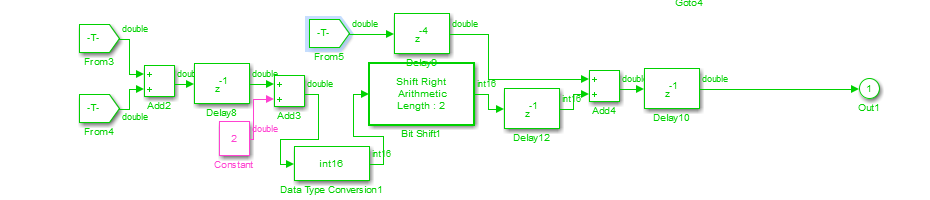

更新

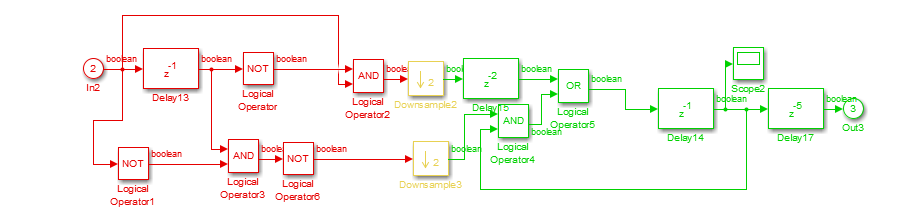

数据输出使能电路

电路共有两个输入三个输出，in1是数据输入，in2是输入数据有效信号，out1是更新后的低频信号，out2是预测的高频信号，out3是输出有效信号。

电路需要考虑数据的边界延拓，我直接延拓为0，简单。有其他延拓方法如对称延拓和周期延拓，没弄，只是简单的把一层分解和合成电路给搭了出来，延拓的方法是将输入数据延拓而不是用电路延拓，看到过别人用电路延拓的，没弄。

以上是分解电路，合成的就不贴了，类似，把这些东西贴到这里，以后如果发现错误及时改正，初学，难免犯错，如果你看到觉得有错误可以给我指出来，先谢谢了。
