Xilinx Artix7 FPGA供电电压

本文详细介绍了Xilinx Artix7 FPGA的供电电压,包括FPGA逻辑电压、GTP高速串行收发器电压和XADC电压。逻辑电压涵盖内核、Block RAM和IO供电,GTP电压涉及收发器和终端电压,而XADC电压则包含供电电压和外部参考电压。文章强调了不同电压的范围、IO Bank的电平标准选择以及上电序列的重要性。

Artix7 FPGA的供电电压大致可以分为三个大的种类: FPGA逻辑电压、GTP高速串行收发器电压和XADC电压。FPGA逻辑电压包括内核电压、辅助电压、Block RAM电压和IO电压四种;GTP电压有GTP收发器电压和GTP收发器终端电压两种;XADC电压有XADC供电电压和XADC外部输入参考电压两种。这八种电压并不一定全部都要单独供电,比如内核电压和Block RAM电压就可以一起供电。

一. FPGA Logic Voltage

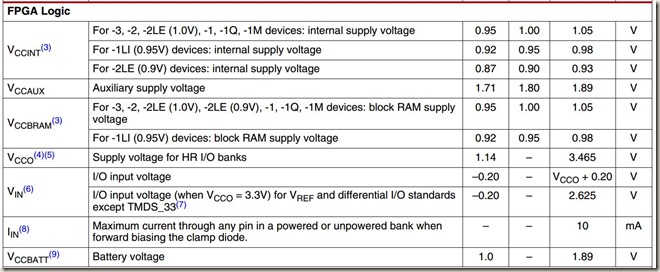

FPGA逻辑电压信息如下图所示:

Logic Power

1.1 IO供电电源

从上图中我们可以看出,内核电压VCCINT、辅助电压VCCAUX和Block RAM电压VCCBRAM三种电压的范围都在Typ±1%以内,但是IO电源VCCO却是一个从1.14V~3.465V的范围,这个明显不是IO电源的误差范围,而是因为Artix7 FPGA的IO管脚支持不同的电平标准。

Xilinx的7系列FPGA有两种IO Bank:HP(High Performace)和HR(High Range)。Virtex7部分型号的器件仅部分型号带有HR类型的IO Bank,全部型号都带有HP类型的IO Bank;Kintex7器件同时支持HR和HP两种IO Bank;Artix7和Spartan7仅有HR类型的IO Bank。
