fpga供电电压偏低会怎样_Xilinx Artix-7系列FPGA电源设计应用实例

引言：在进行FPGA硬件设计时，电源设计是必不可少的。本文章我们介绍Xilinx Artix-7系列FPGA电源设计方面相关的内容。通过本文，可以了解一下内容：

• Artix-7系列FPGA电源设计要求
• Artix-7系列FPGA上电及关电顺序
• XC7A100T型号FPGA电源设计实例

1.Artix-7系列FPGA电源设计要求

Artix-7 FPGA芯片提供三种类型电源：FPGA逻辑资源电源、GTP收发器电源和XADC电源。每种电源的设计要求如图1所示。FPGA I/O按照Bank进行划分，以增强I/O设计的灵活性，图1中所示的VCCO每种电压允许误差均为±5%。

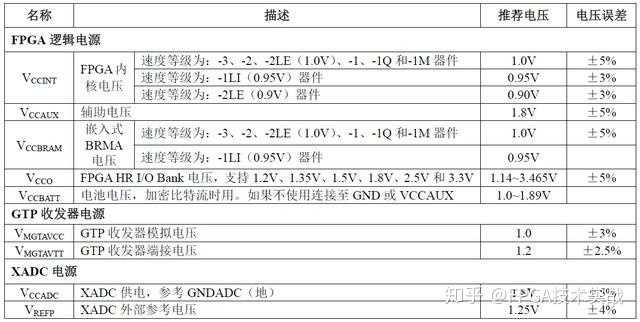

图1、Artix-7 FPGA电源设计要求

2.Artix-7系列FPGA电源上电顺序

2.1 FPGA逻辑上电顺序

为了最小化电流消耗和确保FPGA I/O在上电时处于三态状态，Artix-7电源推荐的上电顺序如图2所示，即依次为：VCCINT，VCCBRAM，VCCAUX，VCCO（即先内核上电，后I/O上电）。推荐的关电顺序与之相反。

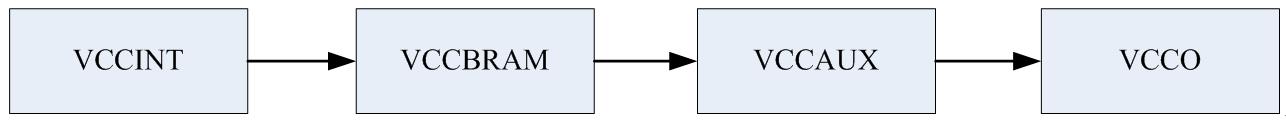

图2、FPGA逻辑上电顺序

如果VCCINT和VCCBRAM具有相同电压电平，
