关于C2000的2837xS系列PWM时钟配置的几点说明

最新推荐文章于 2025-04-12 15:43:54 发布
最新推荐文章于 2025-04-12 15:43:54 发布
阅读量615 收藏 9
点赞数 8
文章标签： dsp开发 PWM 时钟
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_29982209/article/details/136333989
版权
本文讨论了PWM系统的主频配置不宜超过100MHz，超过可能导致程序失控风险。若追求高精度，可考虑修改寄存器以不分频，但需谨慎操作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

主频配置不建议超过100MHz

2837xS系列时钟说明

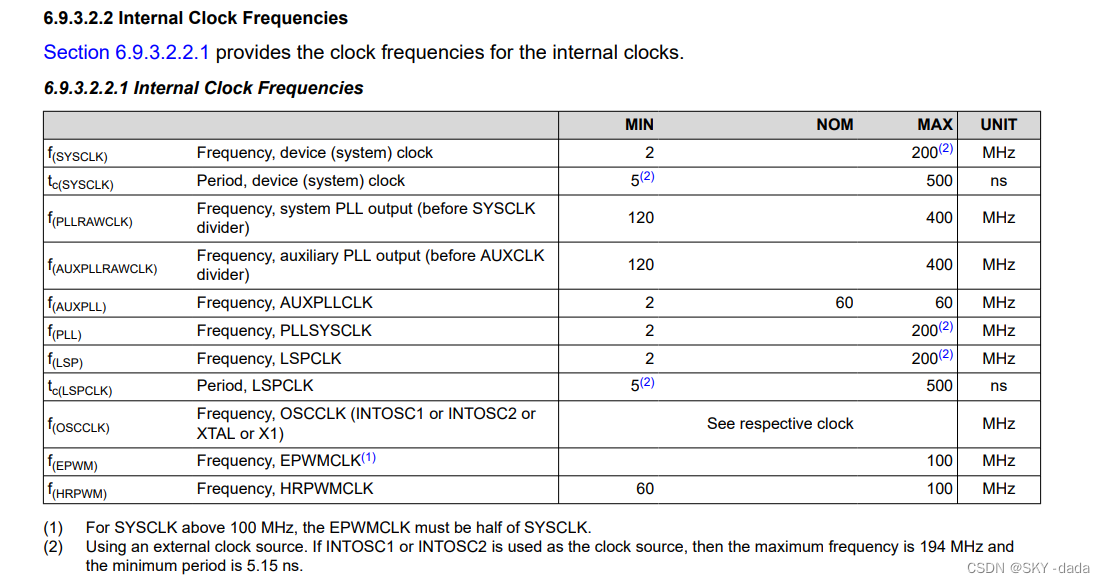

由官方给出的Datasheet中我们可以看到PWM系统时钟范围为60MHz~100MHz
备注说明如果系统时钟主频超过100MHz，EPWMCLK时钟必须为系统主频的一半。
如果超频运行，程序有失控跑飞的风险。

若想要配置超过100MHz

EPWM时钟配置
如果实在想要获得更高的PWM精度，可以通过修改上图寄存器选择不分频的方式***，有风险，慎重使用***。
