WWDG 窗口看门狗（简介、工作原理、WWDG寄存器配置操作步骤、WWDG超时时间计算、WWDG配置步骤、配置窗口看门狗流程、IWDG和WWDG的主要区别）

参考

http://t.csdnimg.cn/4v8Xb

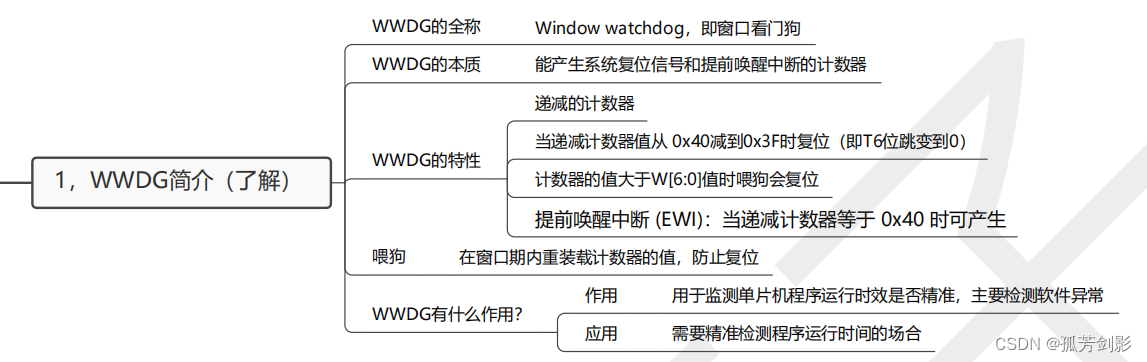

一、WWDG简介

WWDG（窗口看门狗）是一种用于监控系统的硬件设备。下面是关于WWDG的一些重要信息：
1.全称： WWDG的全称是Window watchdog，翻译为窗口看门狗。
2.本质： WWDG是一个递减的计数器，可以产生系统复位信号和提前唤醒中断。
3.特性：
WWDG的计数器递减，当计数器值从0x40减到0x3F时发生复位。
计数器的值大于W[6:0]值时，喂狗会导致复位。
提前唤醒中断（EWI）：当递减计数器等于0x40时，可产生提前唤醒中断。
4.喂狗： 为防止复位，需要在窗口期内重装载计数器的
