STM32—窗口看门狗(WWDG)

一、WWDG简介

1，WWDG的全称：Window watchdog，即窗口看门狗
2，WWDG的本质：能产生系统复位信号和提前唤醒中断的计数器
3，WWDG的特性：递减的计数器
当递减计数器值从 0x40减到0x3F时复位（即T6位跳变到0）
计数器的值大于W[6:0]值时喂狗会复位
提前唤醒中断 (EWI)：当递减计数器等于 0x40 时可产生
4，喂狗：在窗口期内重装载计数器的值，防止复位
WWDG的作用
1，作用：用于监测单片机程序运行时效是否精准，主要检测软件异常
2，应用：需要精准检测程序运行时间的场合

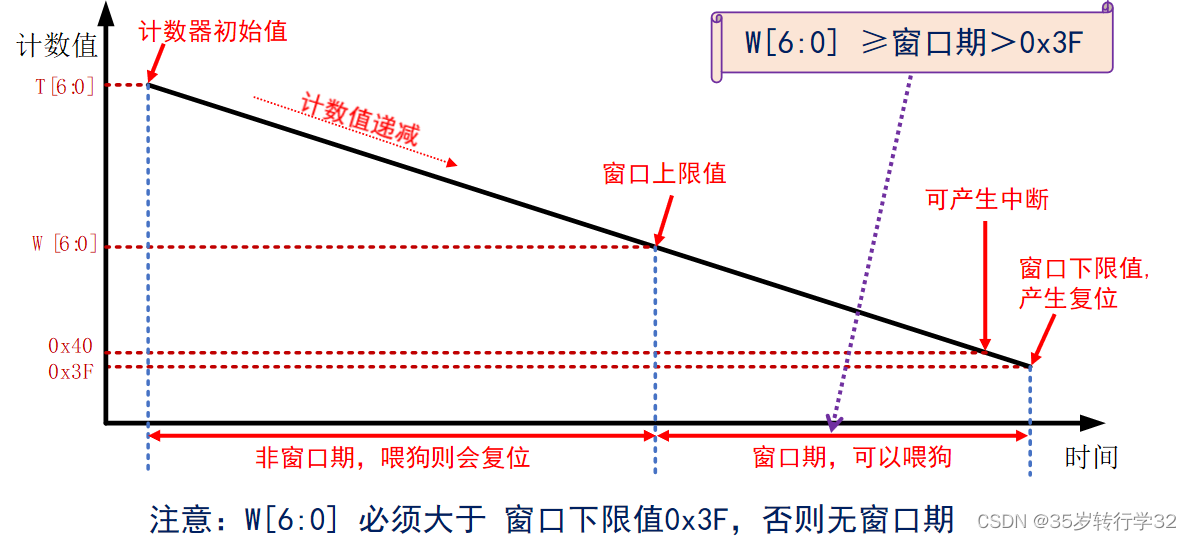

二、WWDG工作原理

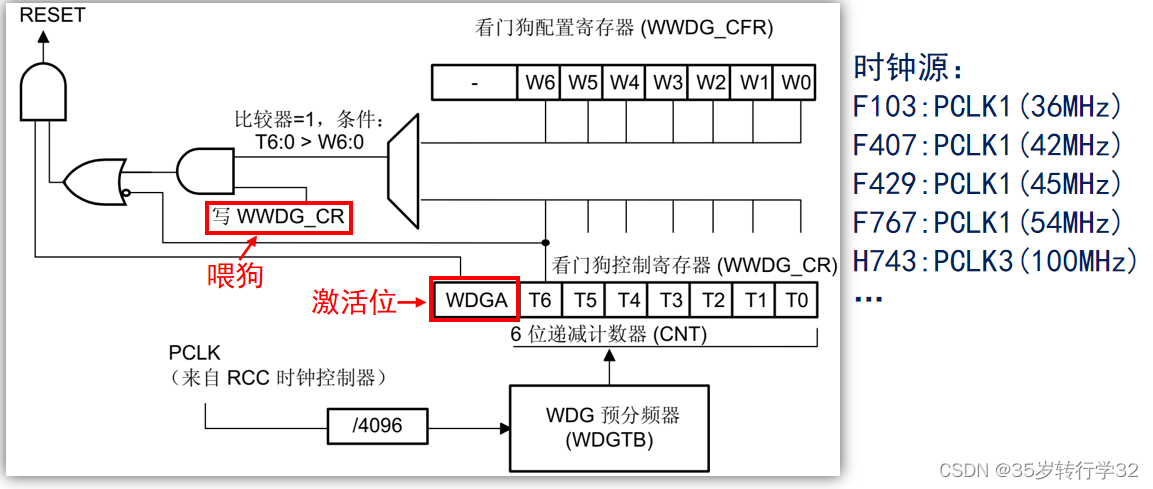

三、WWDG框图

四、WWDG寄存器

控制寄存器 (WWDG_CR)

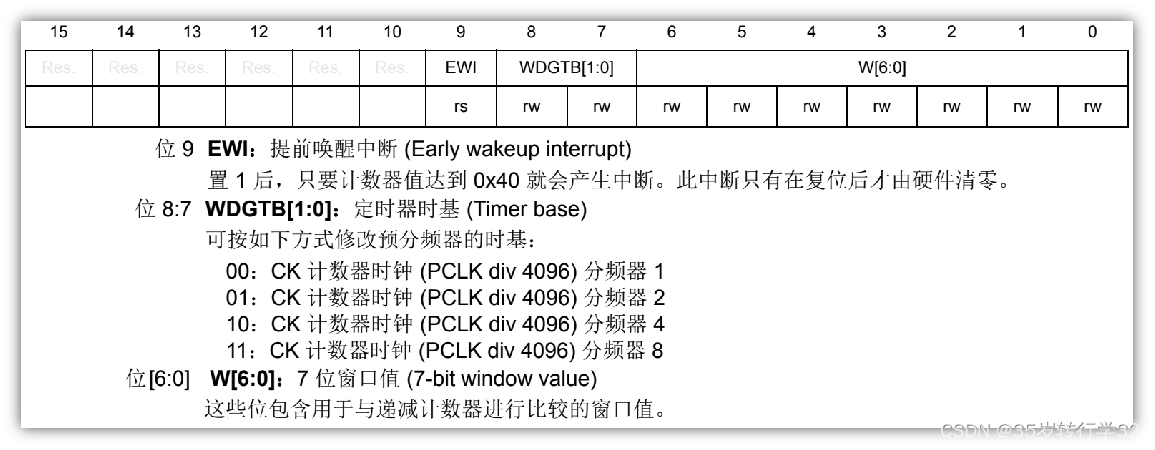

配置寄存器 (WWDG_CFR)

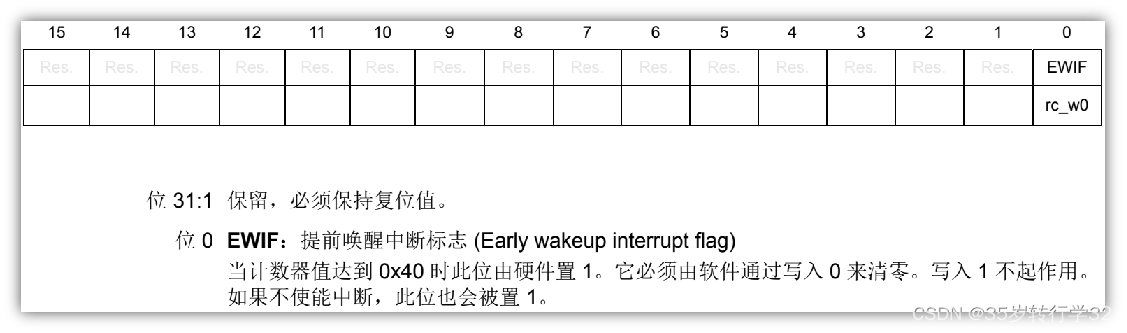

状态寄存器 (WWDG_SR)

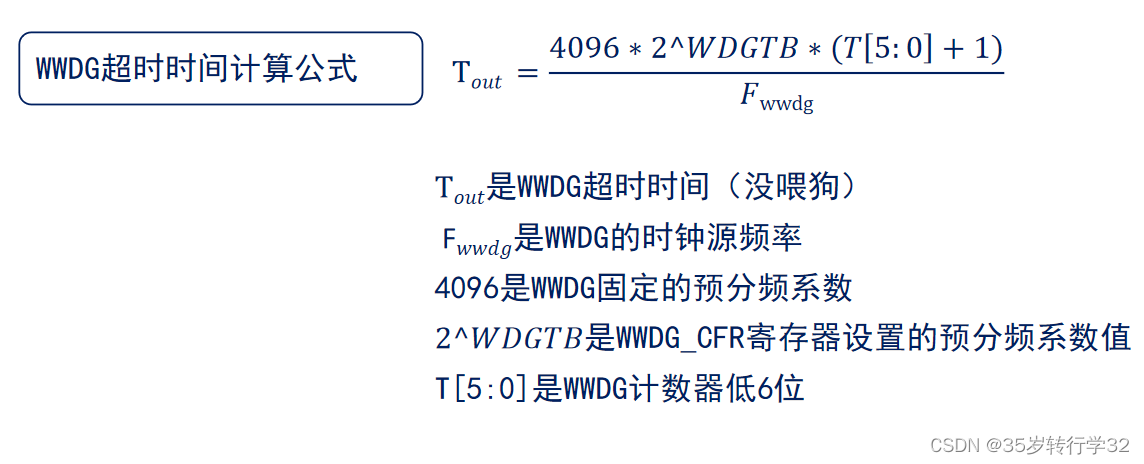

五、WWDG超时时间计算

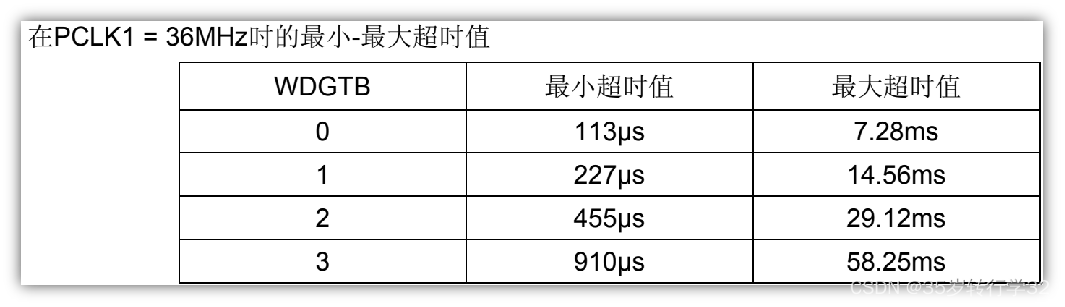

WWDG最短最长超时时间（F1为例）

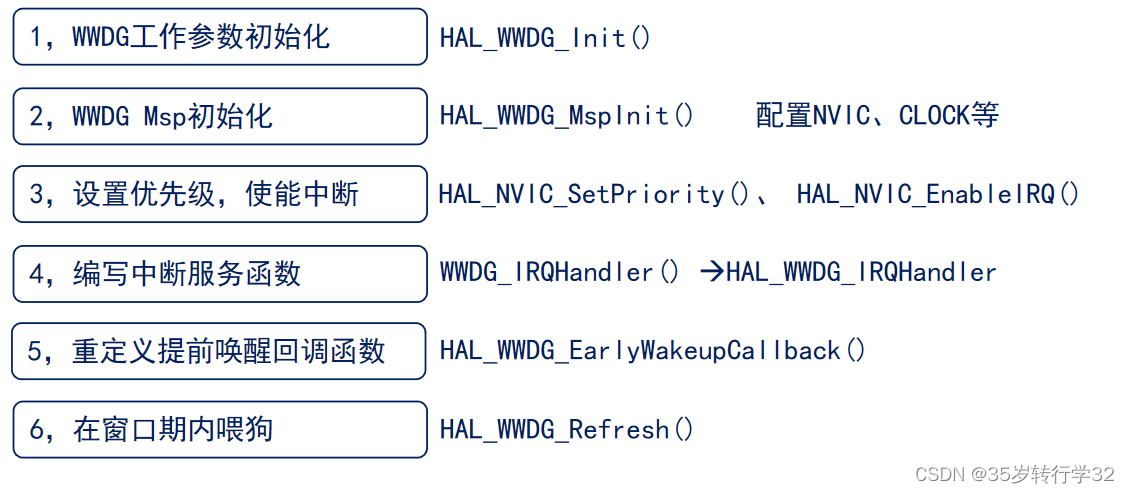

六、WWDG配置步骤

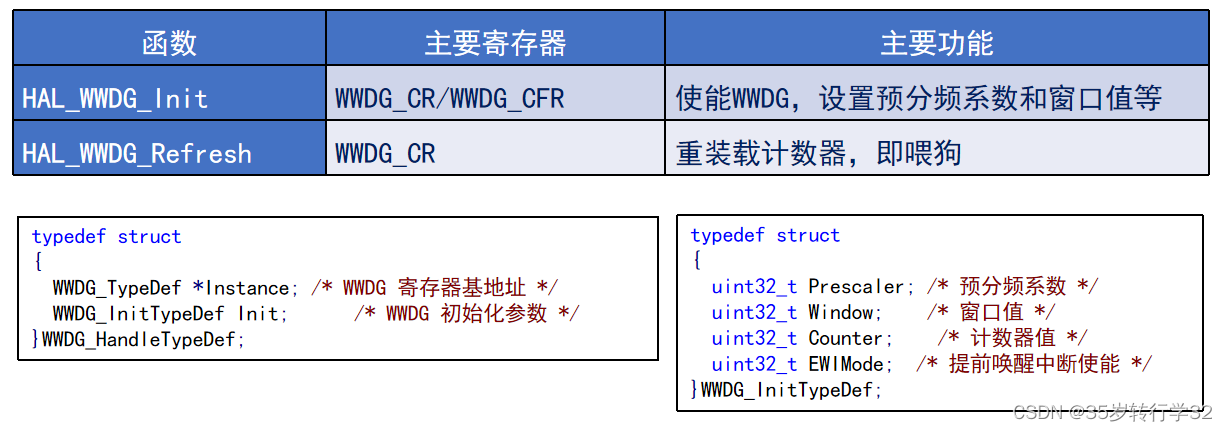

相关HAL库函数介绍

七、示例(验证窗口看门狗功能)

#include "./BSP/WWDG/wwdg.h"
#include "./BSP/LED/led.h"
#include "./SYSTEM/delay/delay.h"
WWDG_HandleT
