压力应变桥信号

工业级电子设备：温度耐受、隔离电源与信号处理特性,

最新推荐文章于 2025-12-03 22:20:16 发布

原创最新推荐文章于 2025-12-03 22:20:16 发布 · 467 阅读

6 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件 #wifi模块 #网络 #计数器

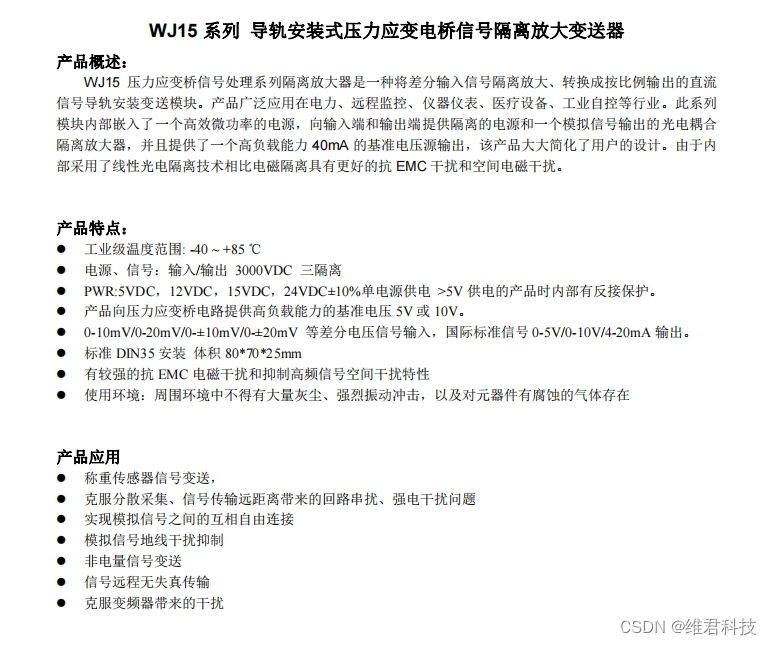

产品特点：

工业级温度范围: -40 ~ +85 ℃
电源、信号：输入/输出 3000VDC 三隔离
PWR:5VDC，12VDC，15VDC，24VDC±10%单电源供电 >5V供电的产品时内部有反接保护。
产品向压力应变桥电路提供高负载能力的基准电压5V或10V。
0-10mV/0-20mV/0-±10mV/0-±20mV 等差分电压信号输入，国际标准信号0-5V/0-10V/4-20mA输出。

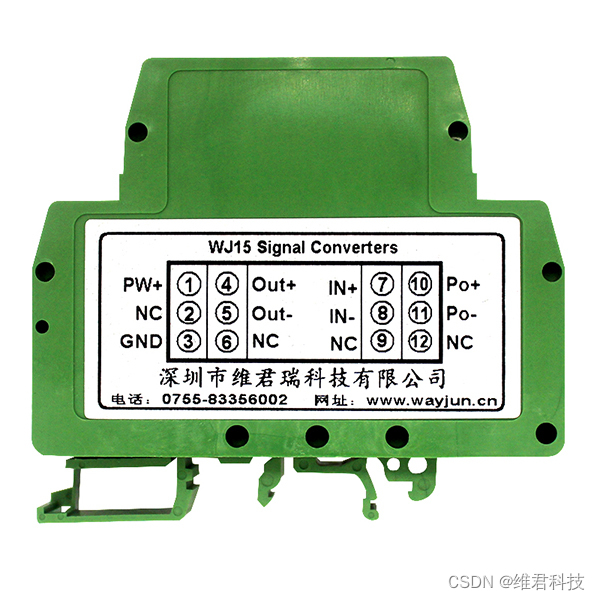

标准DIN35安装体积80*70*25mm
有较强的抗EMC电磁干扰和抑制高频信号空间干扰特性
使用环境：周围环境中不得有大量灰尘、强烈振动冲击，以及对元器件有腐蚀的气体存在

击，以及对元器件有腐蚀的气体存在
