RS485/RS232信号转0-±23V/0-±250mA恒压或恒流隔离驱动器 WJ203

RS485/RS232信号转0-±23V/0-±250mA恒压或恒流隔离驱动器 WJ203

产品特点：

● RS232/485隔离转换成1路大电流信号输出

● 可设置恒压源输出或恒流源输出

● 支持可调±23V电压或±250mA电流输出

● 输出有过流过压保护和短路保护

● 电压或电流输出精度优于0.2%

● 支持设置输出的电压和电流范围

● 可以开关量输入快速切断输出

● 可以程控校准模块输出精度

● 信号输出 / 通讯接口 / 电源之间隔离耐压1000VDC

● 宽电源供电范围：10 ~ 32VDC

● 可靠性高，编程方便，易于安装和布线

● 用户可编程设置模块地址、波特率等

● 支持 Modbus RTU 通讯协议，自动识别协议

● 低成本、小体积模块化设计

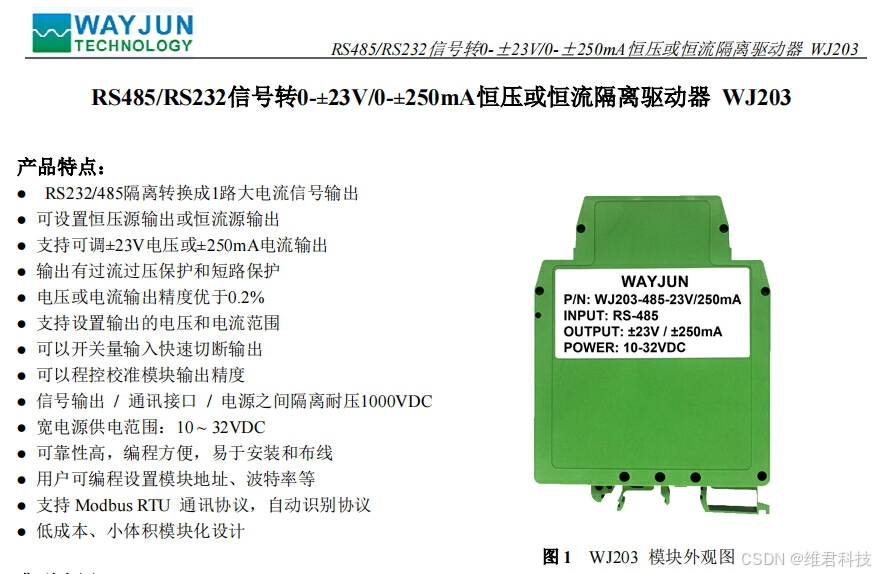

图 1 WJ203 模块外观图

典型应用：

● 电磁阀、比例阀门线性驱动器

● RS232/RS485工业程控电源

● RS485总线工业自动化控制系统

● 灯光控制，LED智能调光控制

● 设备运行调试与控制

● 电磁开关线性控制器

● 直流电机控制和正反转控制

● 电磁驱动线圈或大功率负载

● 机器视觉灯光控制

产品概述：

WJ203系列产品实现主机RS-485/232接口信号隔离控制电磁阀，比例阀，LED灯光，直流电机等远程设备。

WJ203系列产品可应用在RS-485总线工业自动化控制系统，0~±23V或0~±250mA输出，用来控制工业现场的执行设备，

控制设备以及灯光等等。

产品包括电源隔离，信号隔离、D/A转换和RS-485串行通信。每个串口最多可接255只WJ203系列模块，通讯方式

采用ASCII码通讯协议和MODBUS RTU通讯协议，自动识别通讯协议并回复，波特率可由代码设置，能与其他厂家的

控制模块挂在同一RS-485总线上，便于计算机编程。
