配置DHCP客户端示例

组网图形

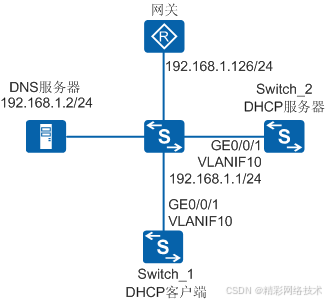

图1 配置DHCP客户端组网图

DHCP客户端简介

设备作为DHCP客户端，能够从DHCP服务器动态获取IP地址等网络参数。一方面降低了手工配置成本和出错率；另一方面便于管理员集中管理。

配置注意事项

本举例适用版本情况：

• 框式交换机：V200R005及后续版本
• 盒式交换机：V100R006及后续版本

如需了解交换机硬件规格，以及产品部件的配套关系，请点击硬件中心进行查询；如需了解交换机的关键规格和全量软件规格，请点击规格查询进行查询。

S5751-L、S5731-L和S5731S-L属于远端模块，不支持Web管理、YANG和命令行，仅支持通过中心交换机对其下发配置，相关操作请参见《S300, S500, S2700, S5700, S6700 V200R024C00 配置指南-设备管理》中的“智能极简园区网络配置（小行星方案）”。

组网需求

如图1所示，Switch_1作为DHCP客户端，希望从DHCP服务器（Switch_2）中动态获取IP地址、DNS服务器、网关地址等信息。

配置思路

1. 在Switch_1上使能DHCP客户端，实现Switch_1可以从DHCP服务器动态获取IP地址。
2. 在Switch_2上配置DHCP服务器，实现为Switch_1动态分配IP地址等网络参数。

操作步骤

1. 在Switch_1上配置DHCP客户端功能

# 创建VLAN10并将GE0/0/1接口加入到VLAN10中。

<HUAWEI> system-view

[HUAWEI] sysname Switch_1[Switch_1] vlan 10

[Switch_1-vlan10] quit

[Switch_1] interface gigabitethernet 0/0/1

[Switch_1-GigabitEthernet0/0/1] port link-type trunk

[Switch_1-GigabitEthernet0/0/1] port trunk allow-pass vlan 10

[Switch_1-GigabitEthernet0/0/1] quit

# 在VLANIF10接口上使能DHCP客户端功能。

[Switch_1] interface vlanif 10

[Switch_1-Vlanif10] ip address dhcp-
