配置设备作为DHCP中继示例（中继与服务器处于同一网络）

组网图形

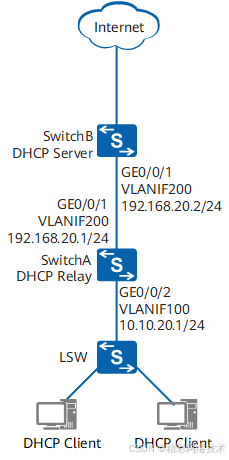

图1 配置设备作为DHCP中继组网图

DHCP中继简介

DHCP中继用于在DHCP服务器和客户端之间转发DHCP报文。当DHCP服务器与客户端不在同一个网段时，需要配置DHCP中继。对于DHCP客户端来说，DHCP中继就是DHCP服务器；对于DHCP服务器来说，DHCP中继就是DHCP客户端。

DHCP中继适用于用户网关设备众多且分布零散的大型网络。为减少维护工作量，网络管理员不想在每个汇聚层交换机（用户网关）上都配置DHCP服务器功能，而希望在核心层设备上配置DHCP服务器功能或在服务器区域部署一台专门的DHCP服务器。此时，作为用户网关的汇聚层交换机上就需要配置DHCP中继功能，实现DHCP服务器与客户端之间的DHCP报文交互。

配置注意事项

S5751-L、S5731-L和S5731S-L属于远端模块，不支持Web管理、YANG和命令行，仅支持通过中心交换机对其下发配置，相关操作请参见《S300, S500, S2700, S5700, S6700 V200R024C00 配置指南-设备管理》中的“智能极简园区网络配置（小行星方案）”。

组网需求

如图1所示，某企业将DHCP服务器部署在核心交换机上，DHCP服务器与企业内的终端不在同一个网段。企业希望使用该DHCP服务器为终端动态分配IP地址。

配置思路

设备作为DHCP中继的配置思路如下：

在汇聚层交换机SwitchA（用户网关）上配置DHCP中继，实现设备作为DHCP中继转发终端与DHCP服务器之间的DHCP报文。

在核心层交换机SwitchB上，配置基于全局地址池的DHCP服务器，实现DHCP服务器从全局地址池中选择IP地址分配给企业终端。

DHCP服务器（SwitchB）以华为S系列交换机为例。

二层交换机LSW上，需要配置接口的链路类型和加入的VLAN，实现二层互通。

操作步骤

1. 在SwitchA上配置DHCP中继

# 配置接口加入VLAN。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 100 200

[SwitchA] interface gigabitethernet 0/0/1

[SwitchA-GigabitEthernet0/0/1] port link-type trunk

[SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan 200

[SwitchA-GigabitEthernet0/0/1] quit

[SwitchA] interface gigabitethernet 0/0/2

[SwitchA-GigabitEthernet0/0/2] port link-type access

[SwitchA-GigabitEthernet0/0/2] port default vlan 100

[SwitchA-GigabitEthernet0/0/2] quit
