组网图形

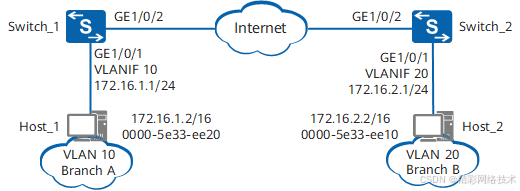

图1 配置路由式Proxy ARP组网图

路由式Proxy ARP简介

企业内部进行子网划分时，可能会出现两个子网网络属于同一网段，但是却不属于同一物理网络的情况，两个子网网络间被交换机分隔。这时可以通过修改网络内主机的路由信息，使发往其它子网的数据先发送到连接不同子网的网关设备上，再由网关设备转发此数据报文。但是这种解决方案需要配置子网中所有主机的路由，并不便于管理和维护。

在网关上部署路由式Proxy ARP功能，可以有效解决子网划分带来的管理和维护方面的问题。路由式Proxy ARP可以使IP地址属于同一网段却不属于同一物理网络的主机间能够相互通信，并且主机上不需要配置缺省网关，便于管理和维护。

配置注意事项

在设备上使能路由式Proxy ARP后，与设备相连的主机上应该减小ARP表项老化超时时间，使无效的ARP表项尽快失效，减少发给交换机而交换机不能转发的报文。

如需了解交换机硬件规格，以及产品部件的配套关系，请点击硬件中心进行查询；如需了解交换机的关键规格和全量软件规格，请点击规格查询进行查询。

S5751-L、S5731-L和S5731S-L属于远端模块，不支持Web管理、YANG和命令行，仅支持通过中心交换机对其下发配置，相关操作请参见《S300, S500, S2700, S5700, S6700 V200R024C00 配置指南-设备管理》中的“智能极简园区网络配置（小行星方案）”。

组网需求

如图1所示，某企业的子公司A和子公司B位于不同城市，且所使用的IP地址部署为同一个网段（172.16.0.0/16）。连接子公司A的Switch_1与连接子公司B的Switch_2之间路由可达。由于两个子公司之间被设备间隔，属于不同的广播域，因此无法在同一个局域网内实现互通；子公司的主机没有配置默认网关，无法实现跨网段互通。现在公司需要在不改变主机配置的情况下，实现两个子公司之间的通信。
