配置VBST功能示例

原创 于 2025-10-05 22:12:44 发布 · 930 阅读 · 11 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #HCIA #网络工程师 #HCIP

组网图形

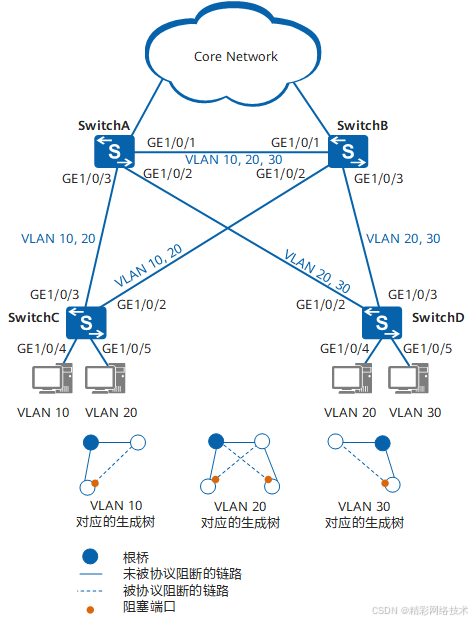

图1 配置VBST功能组网图

VBST简介

VBST（VLAN-Based Spanning Tree）是华为提出的一种生成树协议，通过它可在每个VLAN内构建一棵生成树，使不同VLAN内的流量可通过不同的生成树转发。VBST可以简单理解为在每个VLAN上运行一个STP或RSTP协议，不同VLAN之间的生成树完全独立。

目前生成树协议主要有STP、RSTP和MSTP三种标准协议。STP和RSTP有一个共同的缺陷：STP和RSTP不能按VLAN阻塞冗余链路，局域网内所有的VLAN共享一棵生成树，所有VLAN的报文都沿着一棵生成树进行转发，因此无法在VLAN间实现流量的负载分担；同时，链路被阻塞后将不承载任何流量，造成带宽浪费，还有可能造成部分VLAN的报文无法转发。所以在实际组网中，用户更倾向于部署MSTP，MSTP兼容STP和RSTP，既可以快速收敛，又可为数据转发提供多个冗余备份路径，实现流量的负载分担。

但MSTP运用于企业网中时，却面临一个突出的问题：企业网用户更多关注功能的简单易用和方便维护，而MSTP的多实例和多进程概念比较抽象，配置较为复杂，对使用者的业务水平有一定的要求。

为了解决上述问题，华为公司提出了VBST生成树解决方案。该解决方案中，生成树的形成是基于VLAN的，不同VLAN间可形成相互独立的生成树，不同VLAN内的流量沿着各自的生成树转发，进而可实现流量的负载分担。同时，对用户来说，VBST配置维护也简单。

配置注意事项

本例适用于V200R005C00以及之后的所有版本和产品（除S5751-L、S5731-L和S5731S-L外）。

在设备上配置VBST功能时，需要注意：

当框式交换机上已使能HVRP时，禁止修改STP模式为VBST模式。

在环形网络中一旦启用VBST，VBST便立即开始进行生成树计算。但诸如设备优先级、端口优先级等参数都会影响到生成树的计算，在计算过程中这些参数的变动可能会导致网络震荡。为了保证生成树计算过程快速而且稳定，必须在交换机及其端口进行必要的基本配置以后才能启用VBST。

如果设备上已经配置SEP或ERPS的保护实例，但未静态配置保护实例与VLAN间的映射关系，则无法启用VBST。

忽略VLAN以及ERPS、RRPP、SEP、Smart Link使用的控制VLAN不能使能VBST。

  • 如果交换机上已配置1:N（N>1）的实例和VLAN的映射关系，必须先删除该映射关系后才能修改STP工作模式为VBST模式。
  • 如果交换机上已配置stp vpls-subinterface enable，必须先在相应接口上执行命令undo stp vpls-subinterface enable后才能修改STP工作模式为VBST模式。

如果已经指定当前设备为根桥或备份根桥，需要改变当前设备的优先级则需要先执行命令undo stp vlan { vlan-id1 [ to vlan-id2 ] } &<1-10> root去使能根桥或者备份根桥功能，然后执行命令stp vlan { vlan-id1 [ to vlan-id2 ] } &<1-10> priority priority配置新的设备优先级。

当动态指定的实例数超过保护VLAN数以后，再新建VLAN，系统会在配置文件中显示该VLAN去使能STP，例如stp vlan 100 disable。

根交换设备的Hello Time、Forward Delay以及Max Age三个时间参数取值应该满足如下公式，否则网络会频繁震荡。

2 × (Forward Delay －1.0 second) >= Max Age

Max Age >= 2 × (Hello Time + 1.0 second)

端口的收敛方式建议选择normal方式。若选择fast方式，频繁的ARP表项删除可能会导致设备CPU占用率高达100%，报文处理超时导致网络震荡。

全局配置边缘端口和BPDU报文过滤功能后，设备上所有的端口不会主动发送BPDU报文，且均不会主动与对端设备直连端口协商，所有端口均处于转发状态。这将可能导致网络成环，引起广播风暴，请用户慎用。

在接口上配置边缘端口和BPDU报文过滤功能后，端口将不处理、不发送BPDU报文。该端口将无法成功与对端设备直连端口协商VBST协议状态，请慎用。

Root保护是指定端口上的特性。当端口的角色是指定端口时，配置的Root保护功能才生效。若在其他类型的端口上配置Root保护功能，Root保护功能不会生效。

由于Alternate端口是根端口的备份端口，如果交换机上有Alternate端口，需要在根端口和Alternate端口上同时配置环路保护。

组网需求

某企业网如图1所示，接入交换机SwitchC和SwitchD分别双归接入到汇聚交换机SwitchA和SwitchB。SwitchC接入VLAN 10、20的业务流量，SwitchD接入VLAN 20、30的业务流量。由于双归接入，在接入层和汇聚层之间形成环形网络。企业希望各VLAN内的业务流量正常转发，同时希望不同VLAN内的业务流量能够在链路上负载分担，以提高链路利用率。

配置思路

可通过部署VBST避免接入层与汇聚层间的环路，使各VLAN内的业务流量正常转发，同时，使不同VLAN内的业务流量能够在链路上负载分担。配置思路如下：

  1. 配置接入交换机和汇聚交换机的二层转发功能。

在处于环形网络中的交换机（SwitchA～SwitchD）上配置VBST基本功能。为使VBST计算产生如图1中所示的VLAN生成树。配置时：

    • 将VLAN 10的根桥设置为SwitchA，备份根桥设置为SwitchB；将VLAN20的根桥设置为SwitchA，备份根桥设置为SwitchB；将VLAN30的根桥设置为SwitchB，备份根桥设置为SwitchA，确保根桥设备的可靠性。
    • 将SwitchC的端口GE1/0/2在VLAN10、VLAN20中设置较大的路径开销值，使其分别在VLAN10、VLAN20的生成树中阻塞；将SwitchD的端口GE1/0/2在VLAN20、VLAN30中设置较大的路径开销值，使其分别在VLAN20、VLAN30的生成树中阻塞。
  2. 为减少VBST拓扑计算，提高拓扑收敛速率，设置SwitchC和SwitchD连接终端的接口为边缘端口。
操作步骤
  1. 配置处于环网中的设备的二层转发功能

在交换设备SwitchA、SwitchB、SwitchC和SwitchD上创建VLAN10、VLAN20和VLAN30。

# 在汇聚交换机SwitchA上创建VLAN10、VLAN20和VLAN30。

<HUAWEI> system-view

[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 10 20 30

# 在汇聚交换机SwitchB上创建VLAN10、VLAN20和VLAN30。

<HUAWEI> system-view

[HUAWEI] sysname SwitchB

[SwitchB] vlan batch 10 20 30

# 在接入交换机SwitchC上创建VLAN10和VLAN20。

<HUAWEI> system-view

[HUAWEI] sysname SwitchC

[SwitchC] vlan batch 10 20

# 在接入交换机SwitchD上创建VLAN20和VLAN30。

<HUAWEI> system-view

[HUAWEI] sysname SwitchD

[SwitchD] vlan batch 20 30

将交换机上接入环路中的端口加入VLAN。

# 将汇聚交换机SwitchA端口GE1/0/1加入VLAN10、VLAN20和VLAN30。

[SwitchA] interface gigabitethernet 1/0/1

[SwitchA-GigabitEthernet1/0/1] port link-type trunk

[SwitchA-GigabitEthernet1/0/1] port trunk allow-pass vlan 10 20 30

[SwitchA-GigabitEthernet1/0/1] quit

# 将汇聚交换机SwitchA端口GE1/0/2加入VLAN20和VLAN30。

[SwitchA] interface gigabitethernet 1/0/2

[SwitchA-GigabitEthernet1/0/2] port link-type trunk

[SwitchA-GigabitEthernet1/0/2] port trunk allow-pass vlan 20 30

[SwitchA-GigabitEthernet1/0/2] quit

# 将汇聚交换机SwitchA端口GE1/0/3加入VLAN10和VLAN20。

[SwitchA] interface gigabitethernet 1/0/3

[SwitchA-GigabitEthernet1/0/3] port link-type trunk

[SwitchA-GigabitEthernet1/0/3] port trunk allow-pass vlan 10 20

[SwitchA-GigabitEthernet1/0/3] quit

# 将汇聚交换机SwitchB端口GE1/0/1加入VLAN10、VLAN20和VLAN30。

[SwitchB] interface gigabitethernet 1/0/1

[SwitchB-GigabitEthernet1/0/1] port link-type trunk

[SwitchB-GigabitEthernet1/0/1] port trunk allow-pass vlan 10 20 30

[SwitchB-GigabitEthernet1/0/1] quit

# 将汇聚交换机SwitchB端口GE1/0/2加入VLAN10和VLAN20。

[SwitchB] interface gigabitethernet 1/0/2

[SwitchB-GigabitEthernet1/0/2] port link-type trunk

[SwitchB-GigabitEthernet1/0/2] port trunk allow-pass vlan 10 20

[SwitchB-GigabitEthernet1/0/2] quit

# 将汇聚交换机SwitchB端口GE1/0/3加入VLAN20和VLAN30。

[SwitchB] interface gigabitethernet 1/0/3

[SwitchB-GigabitEthernet1/0/3] port link-type trunk

[SwitchB-GigabitEthernet1/0/3] port trunk allow-pass vlan 20 30

[SwitchB-GigabitEthernet1/0/3]
