风电机组自动消防系统6

风电机组消防监控系统功能

1 实时报警功能
系统收到报警信息后，显示报警点信息（编号、名称、报警类型、位置、时间等），通过声光告警提示值班操作人员，并对报警点进行定位，在风电机组建筑物布局图中显示具体的报警对象，也可以将风电机组建筑物位置在GIS地图上定位。

2 消防系统运行情况一览图
将消防物联网系统的信息在一张总图上显示，使企业领导、各级消防主管人员对消防设备运行情况能一目了然。包括火灾报警控制器数量、各类消防部件（烟感、手报等）总数、当前设备完好率、完好率趋势分析图、告警趋势图等。

3 应急预案管理
可以根据发生事件的具体条件，直接调用预案系统的预案信息，从而实现预案与应急事件处理的联动。

4 安全管理
（1）操作人员账号管理
根据企业的管理模式，将操作人员分成不同的组，具有不同的权限。操作人员包括系统管理员（权限较高，可以看所有的数据）、一般操作人员等。每个人都建立账号和密码。
（2）权限管理
采用不同角色不同权限的方式，角色权限包括菜单权限、功能按钮权限和数据权限。菜单权限是允许用户是否能看到某一菜单；功能按钮权限是指增加、删除、修改、查看等按钮操作权限；数据权限是指能看到的数据范围。
（3）日志管理
对操作人员进行的关键操作，记录进数据库，以便追溯。

5 数据分析
通过对数据库的各类信息进行数据分析，为企业领导、消防主管人员提供信息查询服务，为公司领导分析企业消防安全水平和进行决策提供依据。具体包括如下：
 提供任意时间段内告警信息如火警、误报、故障、动作、隔离等信息的统计；
 可以按每日、每月显示告警信息总数、设备完好率等指标，以评估本企业的消防安全水平。
6 系统自身运行状况监控功能
系统由运行于不同地理位置的传输设备、通信网络、监控中心计算机组成，因此，系统除了要自动监测各联网单位的消防设备外，对自身的运行情况也能进行自动检测，才能保障系统的安全、连续运行。为了进一步提高系统的可靠性，使得消防物联网监控中心值班人员能够及时知道系统中运行设备出现的故障，发现问题及时报警。这些功能包括：
 对传输设备工作状态的监测；
 对通信线路工作状态的监测；
 对监控中心计算机工作状态的监测等。

7 消防系统布置说明
机舱机械区域内共安装六个2.8kg气溶胶灭火装置编号分别为A1/A2/A3/A4/A5/A6,三组烟温感装置编号分别为Y1/Y2/Y3，三组温感装置编号分别为W1/W2/W3，一组报警灯组件编号为BJ1组件，一台消防控制模块组件编号为KZQ消防控制器。
机舱电气柜：A13/A18（左、右），共安装三个SH-II气溶胶灭火装置编号分别为：M1/M2/M3。
轮毂A6柜：安装一个SH-V气溶胶灭火装置编号为：M4。
塔基A21柜：安装一个SH-II气溶胶灭火装置编号为M5。

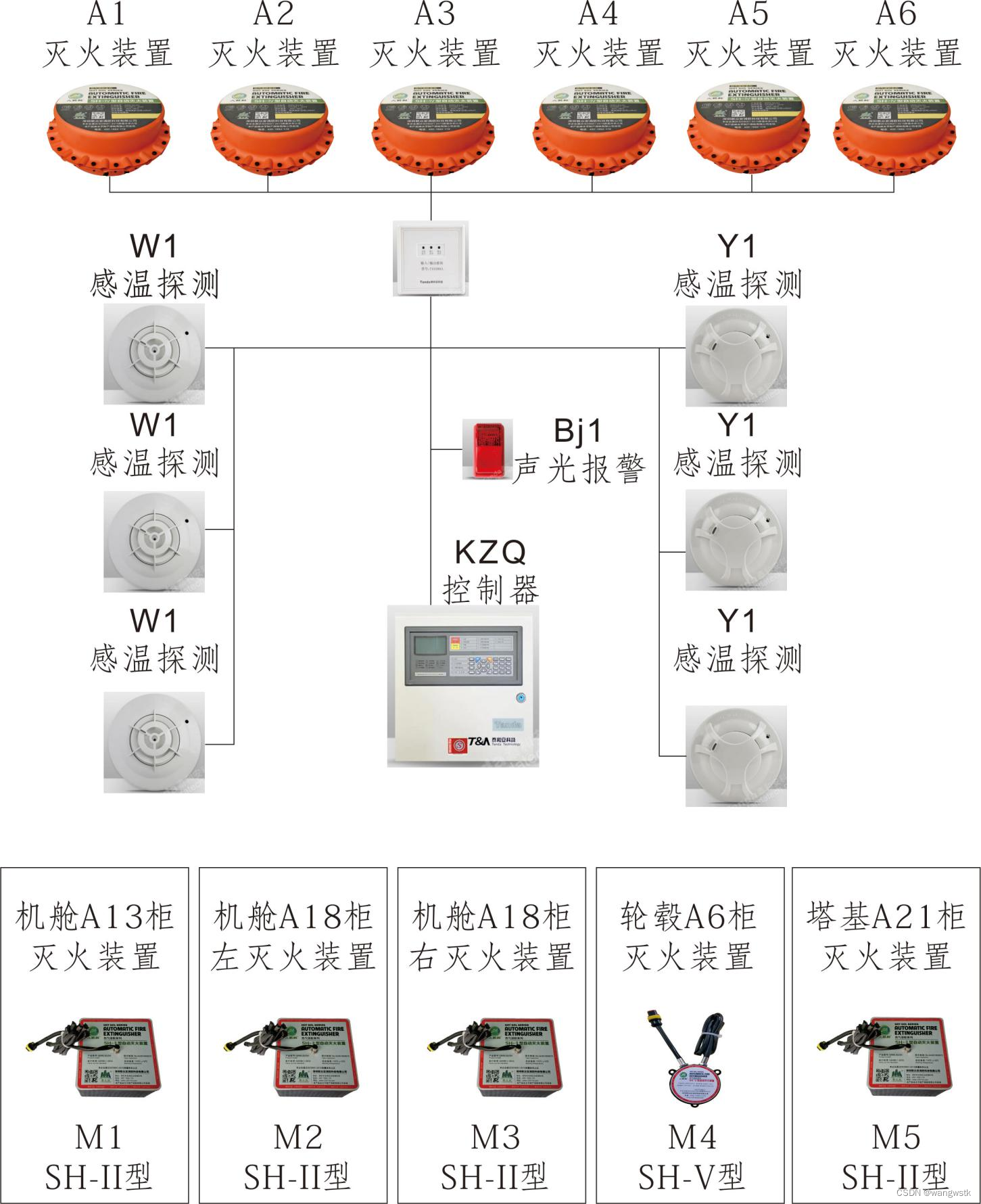

自动消防系统接线示意图
