三.misc驱动框架源码分析1

3.1、misc源码框架基础

整体框架分析图：

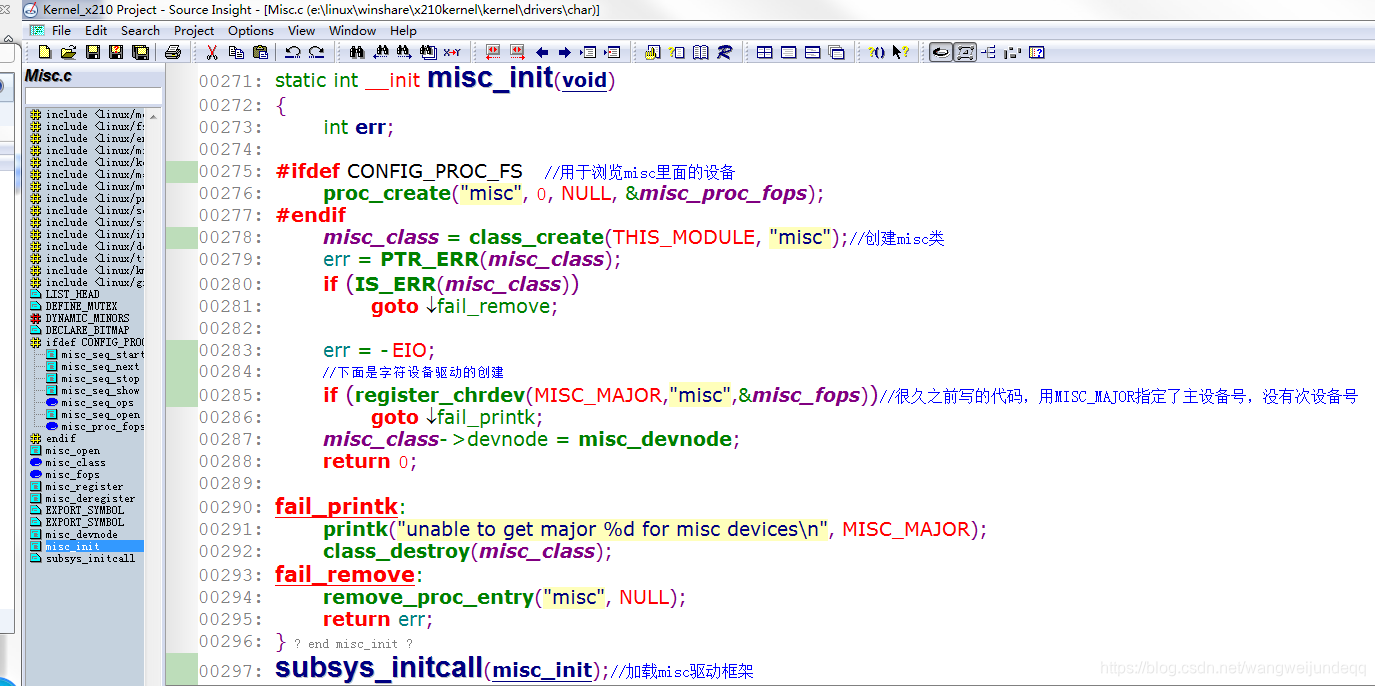

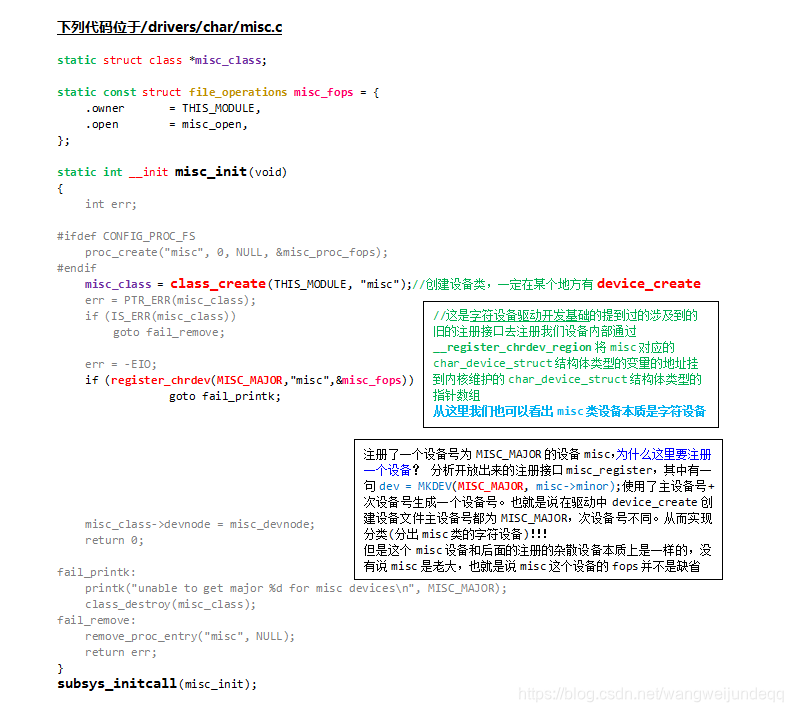

misc设备初始化函数：

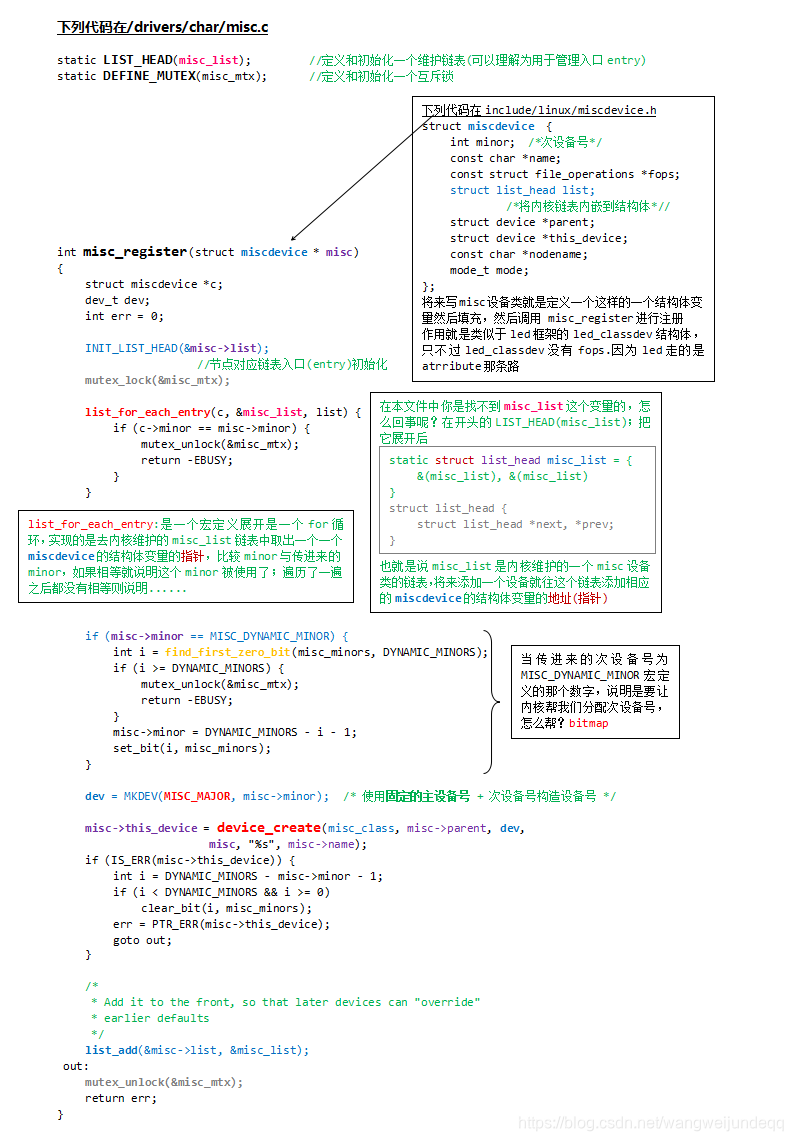

注册接口函数：

(1)misc源码框架本身也是一个模块，内核启动时自动加载

(2)源码框架的主要工作：注册misc类，使用老接口注册字符设备驱动（主设备号10），开放device注册的接口misc_register给驱动工程师

3.2、misc类设备的注册

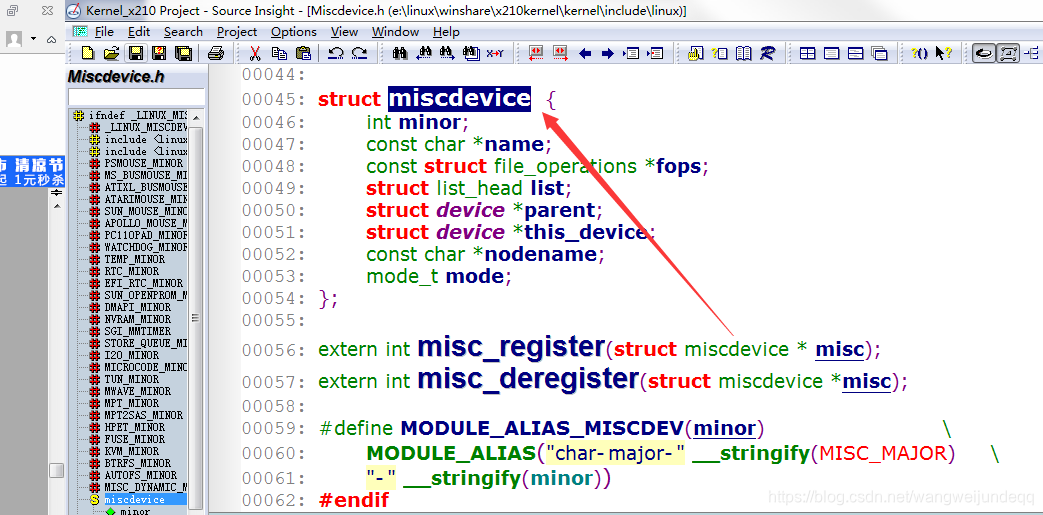

(1)驱动工程师需要借助misc来加载自己的驱动时，只需要调用misc_register接口注册自己的设备即可，其余均不用管。驱动工程师将来写程序时，需要定义出 miscdevice 这个结构体，然后对其进行填充，调用 misc_register 对设备进行注册就可以了

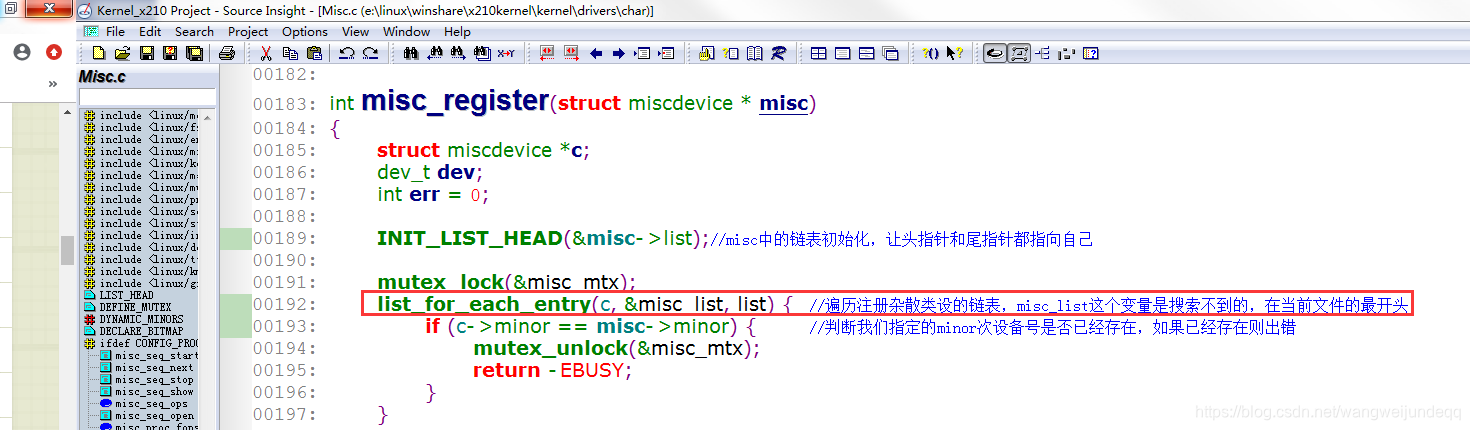

(2)misc_list链表的作用。内核定义了一个misc_list链表用来记录所有内核中注册了的杂散类设备。当我们向内核注册一个misc类设备时，内核就会向misc_list链表中insert一个节点。

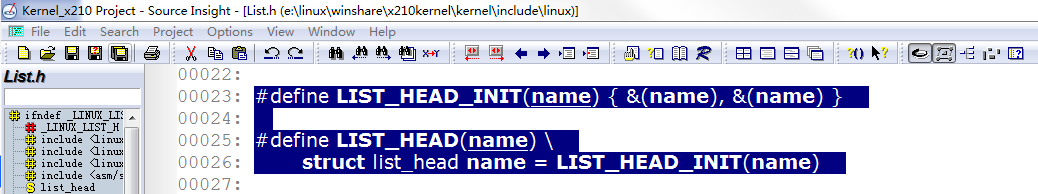

misc_list 链表在List.h中

#define LIST_HEAD_INIT(name) { &(name), &(name) }
#define LIST_HEAD(name) \
	struct list_head name = LIST_HEAD_INIT(name)
