4.基于MTK的7601 WIFI网卡在X210上的移植和使用

 老规矩上笔记链接：

文档：项目4.基于MTK的7601 WIFI网卡在X210上...
链接：http://note.youdao.com/noteshare?id=5f494ebf7bf8d7b0a505449b5191a955&sub=3DE1E8BBCA75401897955BD3772C8AF3



总结：

所需资源：

1. x210（cortex-a8）+MTK7601网卡模块
2. 内核： 2.6.35.7 + android2.3/QT4.8.3
3. PC 环境：ubuntu14.04  32位
4. 交叉编译工具链：arm-none-linux-gnueabi-gcc-4.4.1(来自三星的arm-2009q3)
5. 开发板已装载好 Linux
6. 挂载x210开发板根文件系统方式：NFS(自行制作开发板根文件系统)
7. 移植无线网卡工具包支持（iwconfig、iwlist、iwpriv、wpa_supplicant）

涉及技术：

①、在官方的已经配置好的rootfs上配置USB WIFI

1. （1）移植wifi驱动并安装
2. （2）网卡的配置，wconfig工具集及其使用方法
3. （3）wpa_supplicant的配置过程及手动分配IP、连接路由器、ping通网关、设置dns并最终能够访问外网域名。
4. （4）使用dhcp方式获取本地IP
5. （5）使用interfaces文件来配置网卡信息

②、在自己定制的rootfs中移植USB WIFI

1. （1）自己定制rootfs
2. （2）移植wifi驱动并安装
3. （3）移植iwconfig工具集（LWE）
4. （4）移植wpa_supplicant和交叉编译
5. （5）制作ext2格式镜像使之最终能够ping通外网域名

一.项目各项材料的准备和确认

1.1、MTK7601

联发科的低成本wifi解决方案。

1.2、无线网卡的配置和使用

(1)常用无线网卡工具介绍：iwconfig、iwlist、iwpriv、wpa_supplicant

(2)常见WIFI加密格式介绍和路由器端查看：WEP、WPA

(3)wpa_supplicant使用详解

(4)配置本地IP地址、网关、dns等并确认外网连接

1.3、确认环境

1. (1)ubuntu14.04
2. (2)内核源码树

（可参考十六.linux开发之Kernel移植——内核的配置和编译原理）

1. (3)开发板提供的官方linux+QT4.8镜像（必须用这个九鼎官方系统，因为自己的系统很多包都不支持，后面我们会在自己定制的rootfs中移植USB WIFI）

首先要拿到开发板提供的官方linux+QT4.8镜像，这个内核之前我们做了很多修改（改了屏幕参数和更换触摸屏驱动），根文件系统则使用九鼎bsp提供的根文件

刷机：将官方linux+QT4.8镜像刷进开发板，具体刷机参考裸机篇

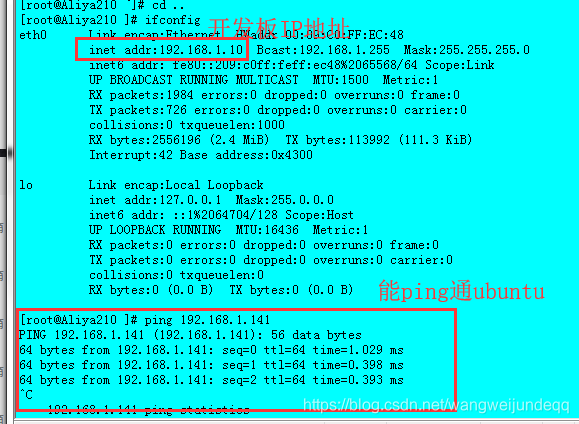

启动开发板，在终端中检查，输入ifconfig

如果开发板地址不是192.168.1.10，则使用ifconfig eth0 192.168.1.10设置

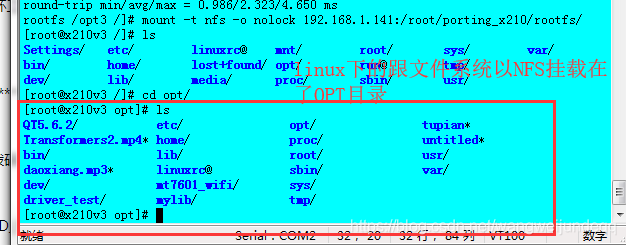

1.4  最后将ubuntu的nfs文件夹挂载到开发板文件系统中的opt文件夹下：

挂载测试

mount -t nfs -o nolock 192.168.1.141:/root/porting_x210/rootfs/rootfs /opt

/这样就把rootfs文件夹 以 NFS的方式挂载到了/opt下。

//在opt中的操作就是在rootfs中的操作。

//注意最好不要挂载在/mnt目录下。最好在opt或者tmp下

//用了mnt就会导致共享文件夹不能使用。

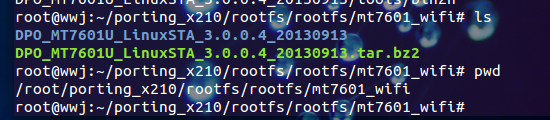

1.5、网卡驱动源码确认

(1)DPO_MT7601U_LinuxSTA_3.0.0.4_20130913.tar.bz2

1.6、USB WIFI网卡硬件确认

1. lsusb查看网卡的VID和PID

Bus 001 Device 003: ID 148f:7601

VID和PID主要功能就是用来识别设备，并挂接相应的驱动。

二..驱动源码修改及编译

在开发板跟文件系统中创建一个文件夹mt7601_wifi, 用于移植wifi

先make clean 清除

2.1、确认USB的VID和PID

(1)源码包中rtusb_dev_id.c文件，添加如下源码
