七.misc类设备与蜂鸣器驱动（上）

目录



一.板载蜂鸣器驱动测试

1.1、驱动部分

1.2、应用部分

二.misc类设备介绍

2.1、何为misc

2.2、misc类设备驱动架构

2.3、本部分学习方法

---

一.板载蜂鸣器驱动测试

1.1、驱动部分

1. (1)九鼎移植内核已经提供了蜂鸣器驱动源码

查找蜂鸣器代码的方法：

<1> 在 SI 中搜索 buzzer。

<2> 在 linux 的内核中通过运行 make menuconfig 然后输入/查找 buzzer.

<3> 在内核源码树目录通过命令 grep -n "buzzer" -nR 查找（ R 表示递归查找， n 表示列

出行号） 。

1. （ 2） make menuconfig

我们看到内核源码中已经有了蜂鸣器的代码， 但是蜂鸣器程序是否被编译进了内核呢？

我们通过上面的方法（ 2） 可以看到蜂鸣器代码的路径： drivers/char/buzzer/

进入之后看到对应的 Makefile 文件中添加了 x210-buzzer.o 。 这个文件是否被编译还取决于

前面 CONFIG_BUZZER_DRIVER 宏。

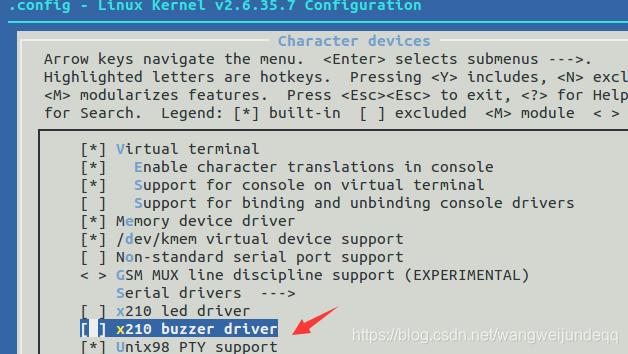

这个宏有取决于 Kconfig 文件中 X210_BUZZER_DRIVER 的配置是否为 y， 使用 make

menuconfig 命令一直进入到蜂鸣器代码的配置中， 看到蜂鸣器代码是没有被编译进内核的，

把配置改成 y. 退出保存， 重新编译内核。

同步 zImage 文件： cp arch/arm/boot/zImage /tftpboot/-f

重新启动内核。 分析代码， 发现杂散类设备将来是要在/dev 目录下创建设备节点， 设

备节点的名字就叫 buzzer.

但是实际上没有这个文件！ ！ ！

1. (3)bug排查。修改Makefile中的宏名，最终可以在系统中看到 /dev/buzzer

仔细发现后 Makefile 中和 Kconfig 中的这两个宏对不上，
