新能源车总装下线 安规检测项目

本文是依据GB18384-2020《电动汽车安全要求》相关内容整理，仅供参考。



一 检测项目

1.1  整车绝缘电阻测试（含B级与不含B级电压电路）

内容：检测整车级的绝缘电阻阻值能否达标。

1.2  绝缘监测功能验证功能

内容：车辆应具备绝缘电阻监测功能，此项用以检测车辆绝缘失效时能否正常向驾驶员传递报警信号。

1.3  电位均衡测试

内容：各充电接口地线、零部件连接外露的可导电外壳与车架之间的导通电阻测量

1.4  充电插座绝缘电阻测试

内容：仪器通过交、直流充电枪对充电插座的绝缘电阻进行检测

1.5  电容耦合测试

内容：仪器通过车辆内部Y电容数量及容值进行判断检测

---

二 ：检测原理及接线方法

2.1 整车绝缘电阻测试

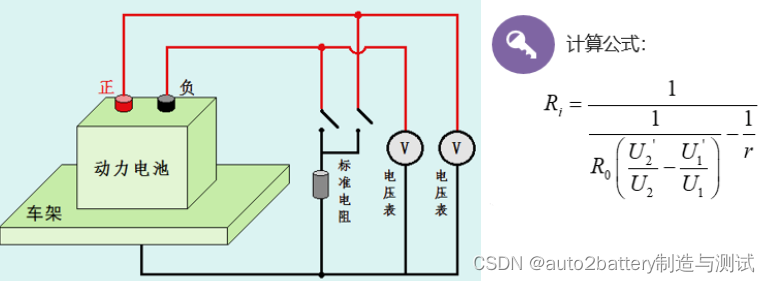

2.1.1 整车绝缘电阻测试原理

     仪表内置两个完全相同的电压表，测量REESS的两个正负端子与车架之间的电压值，并记录下来，而后在电压较高的一侧并联一个电阻并再次测量REESS正负端子与车架之间的电压值，最后，依照国标要求的公式计算，得到最终整车绝缘电阻值。

2.1.2 整车绝缘电阻测试接线方式
