ZYNQ搭建HP总线从DDR进行PL与PS交互

已于 2022-08-13 13:39:27 修改
阅读量4.2k 收藏 37
点赞数 2
CC 4.0 BY-SA版权
分类专栏： ZYNQ:FPGA_AXI_ARM 文章标签： fpga开发
于 2022-08-13 13:07:51 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangjie36/article/details/126317934
本文详细介绍了如何在Xilinx ZYNQ FPGA中搭建AXI4-Lite接口，实现PL与PS之间的高速数据交互。通过创建AXI4-Lite IP，配置接口并实例化，最后在Block Design中整合并验证，实现了HP DDR的读写操作。

一，在XIINX FPGA中有支持三种AXI总线，有三种AXI协议接口，全局时钟，复位低有效分别是
AXI4：面向高性能地址映射通信需求，是面向地址映射的接口，最大允许256次的数据突发传输；
AXI4-Lite：是一个轻量级的地址映射单次传输接口，占用很少的逻辑单元。
AXI4-Stream：面向高速流数据传输；去掉了地址项，允许无限制的数据突发传输规模。

1，写地址通道信号

 2，写数据和写响应信号

 3，读地址通道号

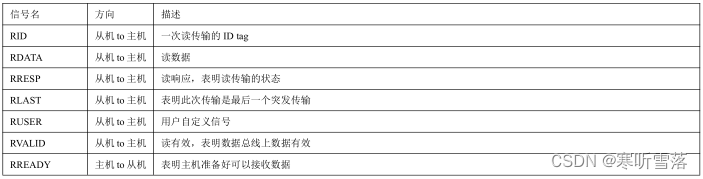

4，读数据通道号
