本文介绍了ZYNQ SOC的AMP非对称多处理模式，阐述了多核处理器的分类和ZYNQ SOC的异构特性。通过详细步骤展示了如何配置和运行Linux与SDK应用程序，强调了双核运行时的资源共享和通信方式，如SGI中断和共享内存，并提供了配置AMP环境和编写驱动程序的指导。

前序：ZYNQ可以移植多种操作系统，freeRTOS,RT-thread,wxworks,linux,UCOSII等这些操作系统可以单独运行，也可以使用openAMP双核模式两两组合运行，也可以和裸机SDK组合openAMP运行，当然也可以两个裸机组合，也可以实现linux+裸机运行，具体看如何配置了；

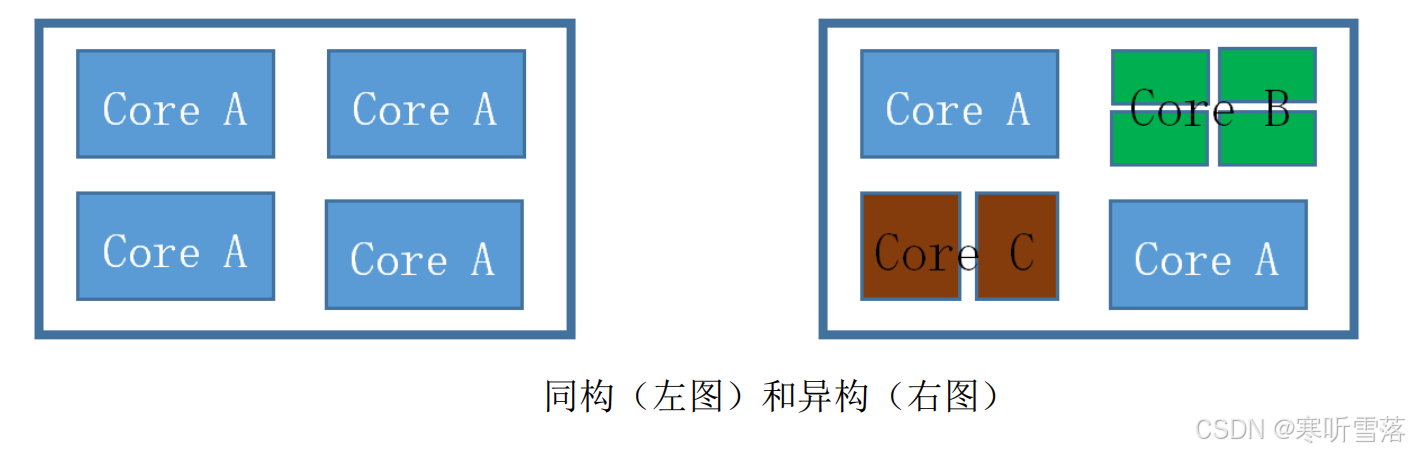

多核处理器从多核结构是否一致分为同构多核架构和异构多核架构。同构多核处理器是指系统中的处理器在结构上是相同的，异构处理器是指系统中的处理器在结构上是不同的。这些处理器可以是通用处理器，也可以是解决某些特定应用的专用硬核。同构多核架构相比于异构多核架构，在硬件和软件设计上较为简单，通用性较高，但在某些特定应用场合下，如异构多核架构专用的硬件加速硬 核，异构多核架构的性能会更高。 Xilinx的ZYNQ SOC融合了这两种架构，ZYNQ SOC芯片包含两个独立的Cortex-A9内核，这两个核在结构上是相同的，同时又包括了可编程的逻辑单元PL，使得ZYNQ整体系统成为了一个异构多核系统，如同时使其具有较高的通用性和性能。

1. 同构

如果所有的 CPU 或核心的架构都一样，那么称为同构。例如，三星的 Exynos4210、飞思卡尔的 I.MX6D 以及TI的OMAP4460， 它们有两个架构相同的Co
