【微蓝课堂】机器人编程|树莓派系列|06-点亮LED灯

课堂目标

• 认识面包板、发光二极管、电阻、杜邦线等元器件。
• 掌握GPIO的接口功能和分布。
• 认识最基础的电路图

认识元器件

面包板

面包板是什么

面包板是专为电子电路的无焊接实验设计制造的板子。由于各种电子元器件可根据需要随意插入或拔出，免去了焊接，节省了电路的组装时间，而且元件可以重复使用，所以非常适合电子电路的组装、调试和训练。

面包板的由来

面包板的得名可以追溯到真空管电路的年代，当时的电路元器件大都体积较大， 人们通常通过螺丝和钉子将他们固定在一块切面包用的木板上进行连接，后来电路元器件体积越来越小，面板板也更新换代变成现在的树脂金属条制作的带孔板子，但面包板的名称沿用了下来。

面包板的结构

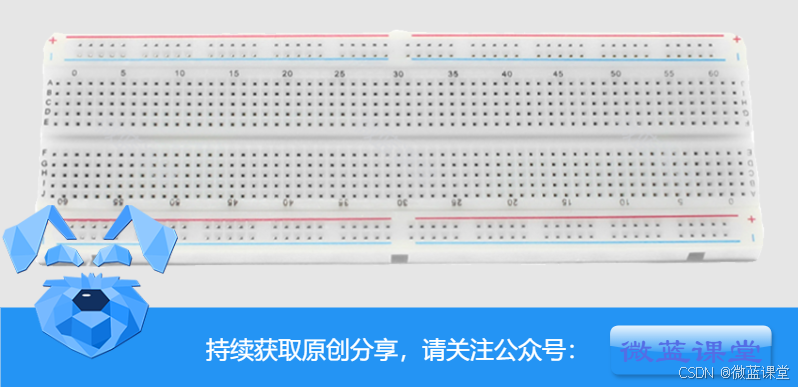

面包板上下两条是电源区，中间是元器件区。电源区横向相邻的5个孔是连通的，元器件区纵向相邻的5个孔是连通的。
