树莓派点亮LED

新手小白,记录一下过程。
树莓派3B+

1.连线。led长脚为正极,连着电阻,连到11号引脚,短脚为负极,连到6号引脚。

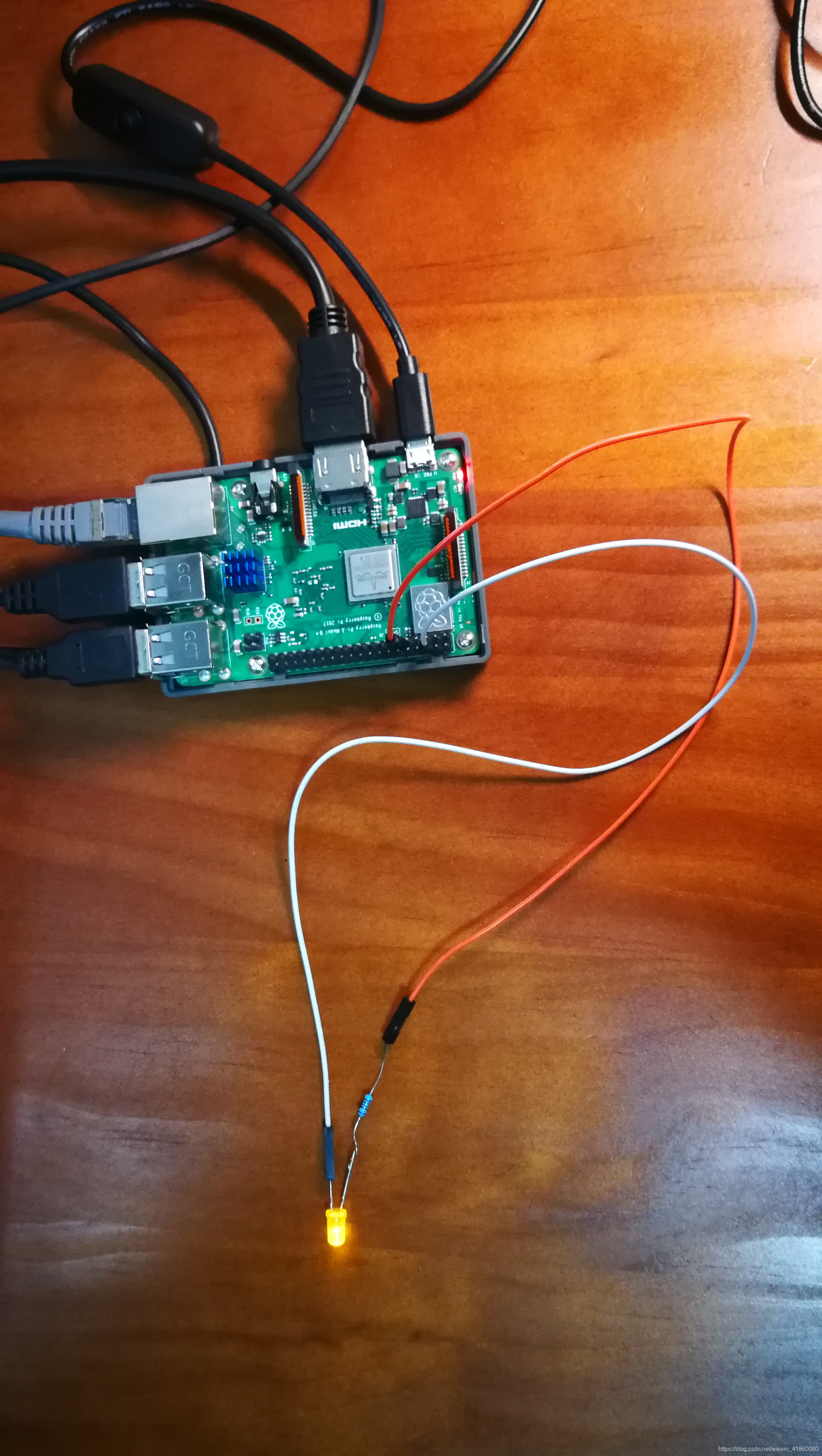

连线
2代码
打开命令行,输入nano main.py
输入代码:


import RPi.GPIO as GPIO
import time
GPIO.setmode(GPIO.BOARD)
GPIO.setup(11, GPIO.OUT)
while True:
    GPIO.output(11, 1)
    time.sleep(1)
    GPIO.output(11, 0)
    time.sleep(1)
GPIO.cleanup()

按ctrl+x离开,按Y保存。

3在命令行中输入python3 main.py

效果如下:

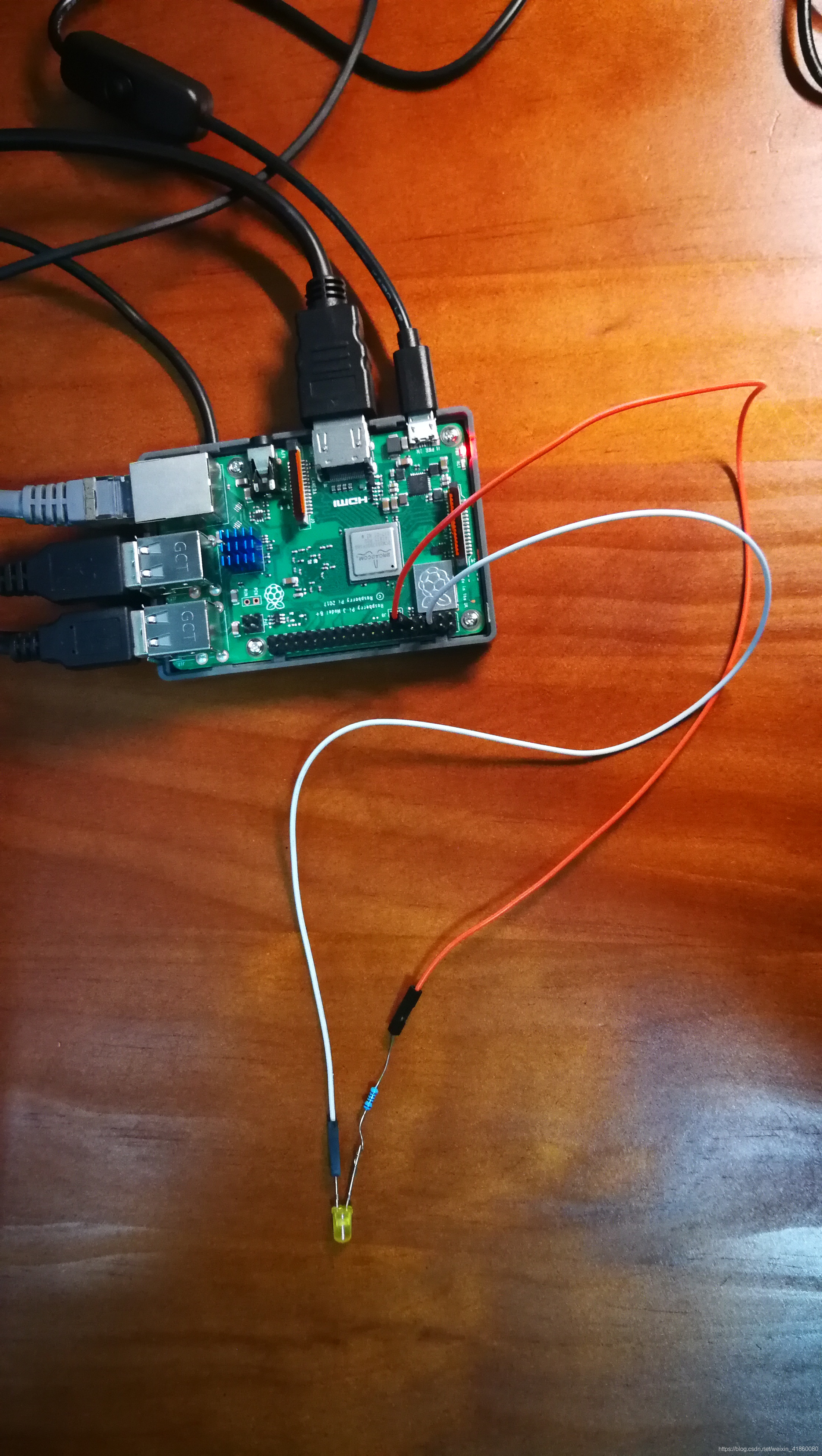

点亮led效果
本次参考文档:https://www.jianshu.com/p/f31b90cc756f
https://blog.youkuaiyun.com/github_35160620/article/details/52140967
《树莓派+传感器:创建智能交互项目的实用方法、工具及最佳实践》作者:[印度] 鲁什·贾加(Rushi Gajjar) PAGE 48
