vu7p与M2S090T SGMII无法建链

最新推荐文章于 2025-12-12 11:44:16 发布
原创 最新推荐文章于 2025-12-12 11:44:16 发布 · 170 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #服务器 #linux

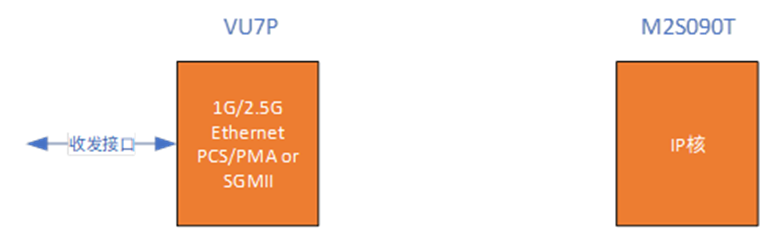

  • 硬件架构

  • 软件架构

  • 问题描述

前提：两芯片间使用SGMII协议进行通信，VU7P侧使用此IP核，M2S090T侧也是IP核。VU7P侧IP配置后面有图片显示。VU7P侧直接解析此IP核的数据端口，无MAC层。在VU7P侧，设置IP核congifuration_vector使IP自环，观测status_vector bit0为1，可以建链。

问题：在VU7P侧，观测IP核status_vector bit0为0，未建链。是否是IP用错？或者是配置错误？或者有别的IP支持SGMII且使用方便的IP核？

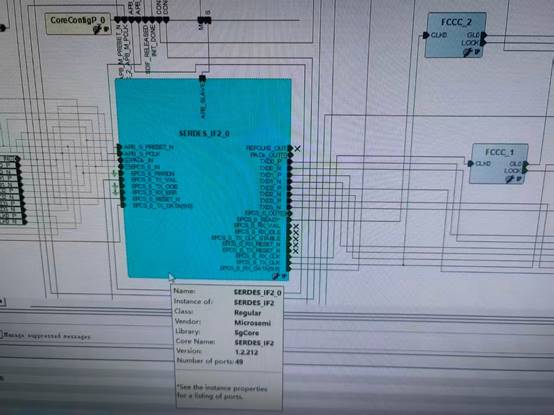

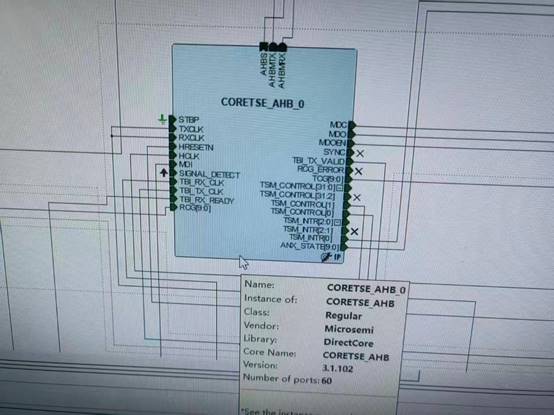

  • M2S090T IP

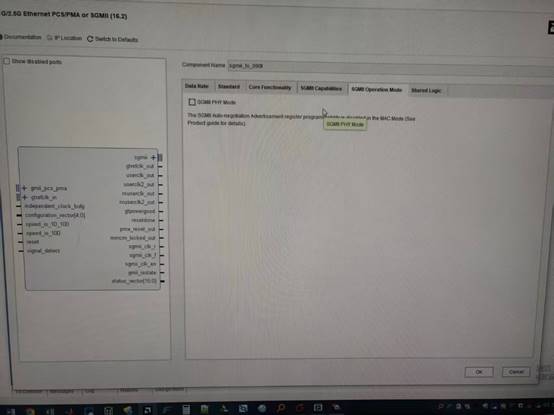

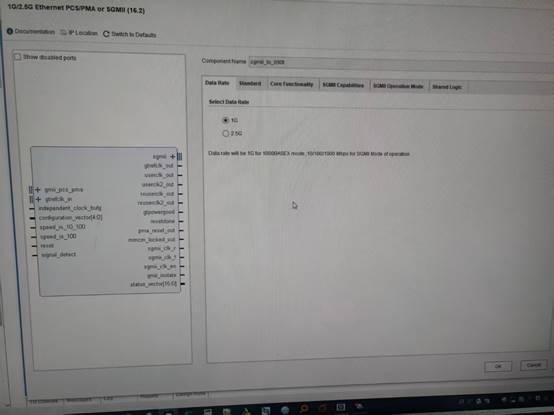

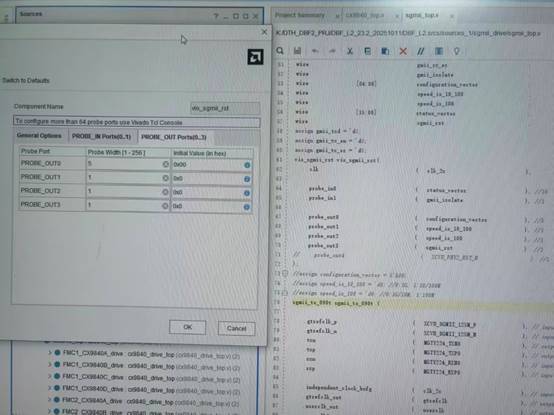

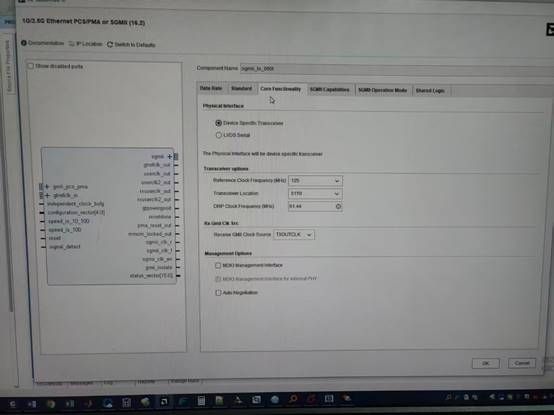

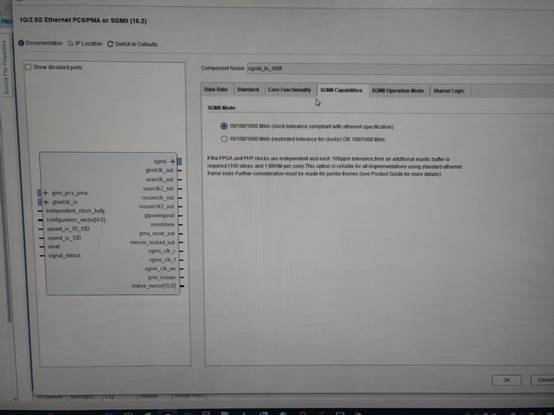

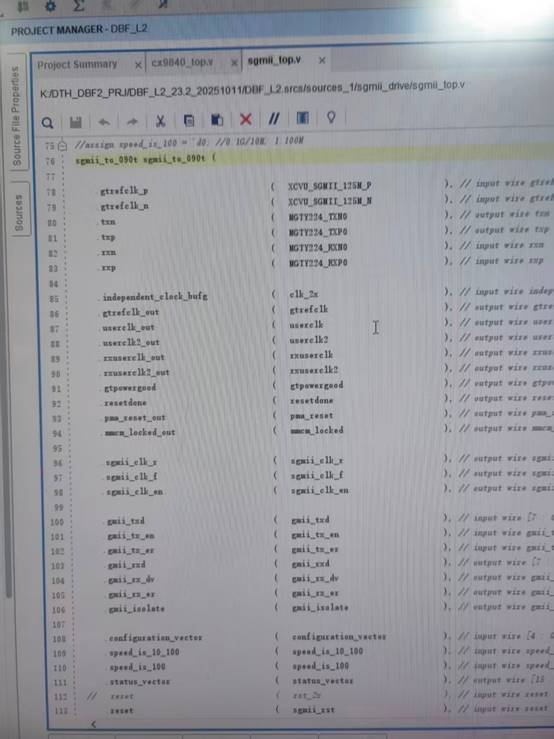

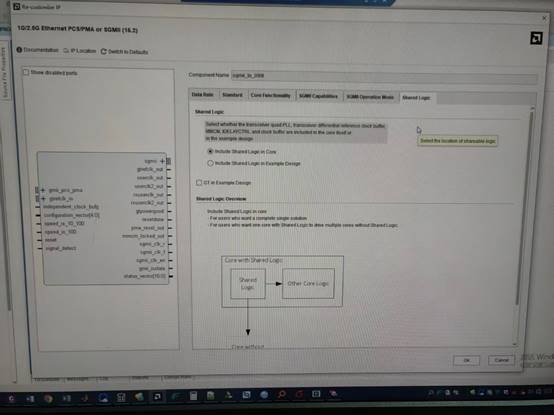

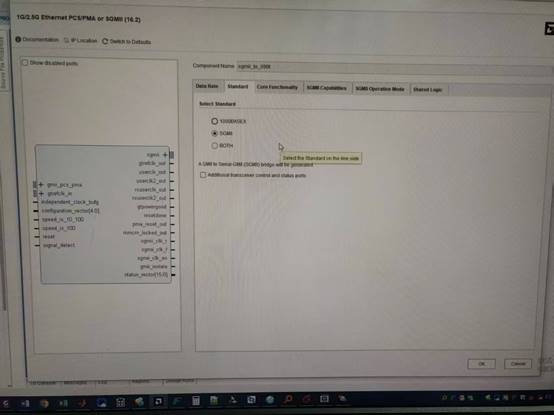

  • VU7P侧软件配置
