【蓝桥杯嵌入式笔记】（十一）SEG数码管

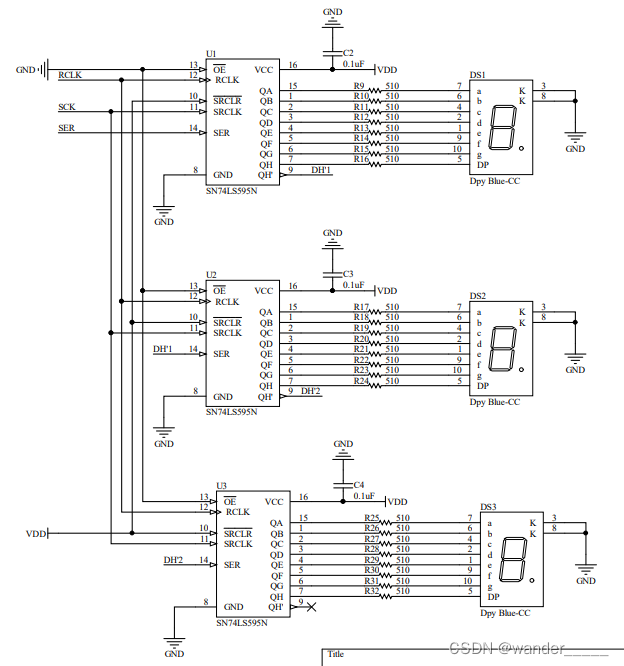

一、原理图

PA1、PA2、PA3接SEG、RCK、SCK。

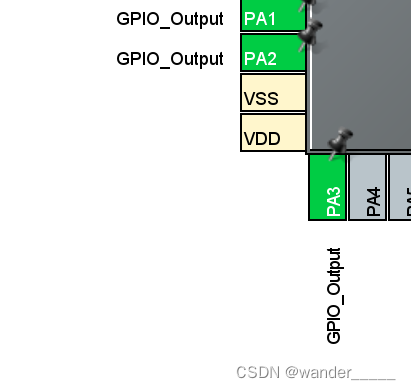

二、CubeMX配置

PA1、PA2、PA3接Output

三、代码

seg.h

#ifndef __SEG_H
#define __SEG_H

#include "main.h"

#define SER_H HAL_GPIO_WritePin(GPIOA, GPIO_PIN_1, GPIO_PIN_SET);
#define SER_L HAL_GPIO_WritePin(GPIOA, GPIO_PIN_1, GPIO_PIN_RESET);
#define RCK_H HAL_GPIO_WritePin(GPIOA, GPIO_PIN_2, GPIO_PIN_SET);
#define RCK_L HAL_GPIO_WritePin(GPIOA, GPIO_PIN_2, GPIO_PIN_RESET);
#define SCK_H HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);
#define SCK_L HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);

void seg_set(unsigned char seg1,unsigned char seg2,unsigned char seg3);

#endif

seg.c

#include "seg.h"

const unsigned char seg_buff[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0X39,0X77};

void seg_set(unsigned char seg1,unsigned char seg2,unsigned char seg3)
{
	unsigned int seg=(seg_buff[seg3]<<16)|(seg_buff[seg2]<<8)|seg_buff[seg1];
	for( int i=0;i<24;i++ )
	{
		if( seg&0x800000 )	{SER_H;}
		else	SER_L;
		SCK_H;
		SCK_L
		seg<<=1;
	}
	RCK_H;
	RCK_L;
}

应用

seg_set(1,3,9);
