【蓝桥杯嵌入式笔记】（十三）DS18B20

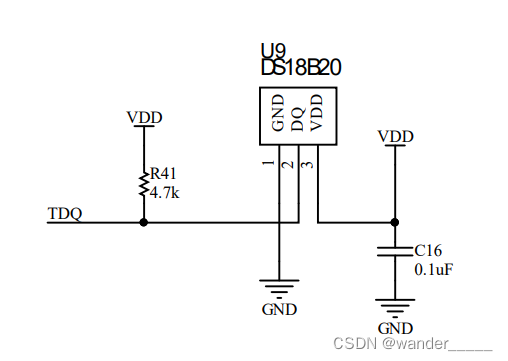

一、原理图

TDQ接PA6

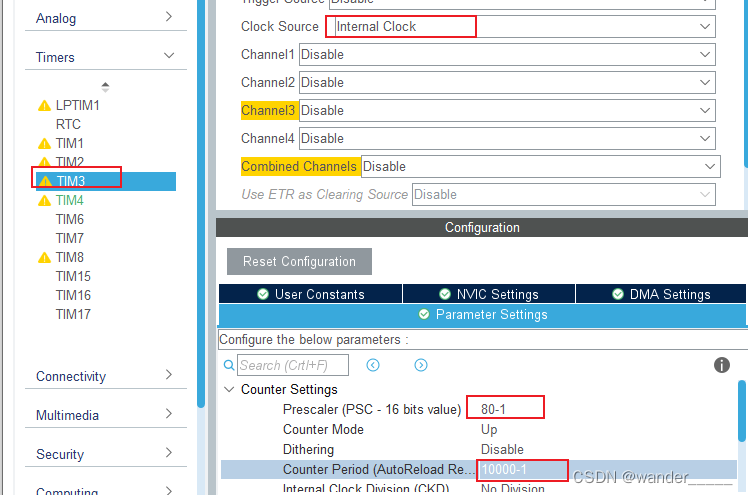

二、CubeMX配置

PA6直接Output。开定时器3，定时10ms。

三、代码

比赛文件加进来，.h里面改为main.h。

T1和T2之间要加延时，影响主函数，我将其隔开。.h里面记得声明

void T1_pro()
{
	ow_reset();
	ow_byte_wr(0xCC);
	ow_byte_wr(0x44);
}

float T2_pro()
{
	unsigned char low,high;
	float temp;
	int s;

	ow_reset();
	ow_byte_wr(0xCC);
	ow_byte_wr(0xBE);

	low=ow_byte_rd();
	high=ow_byte_rd();

	if( high>7 )//判断正负，负数则最高位为1
	{
		low=~low;
		high=~high;
		s=0;
	}
	else s=1;

	temp=(high<<8 | low)*0.0625;

	if( s )	return temp;//正数
	else return -temp;//负数
}

main.c初始化

HAL_TIM_Base_Start_IT(&htim3);
ds18b20_init_x();

主函数

float T;
unsigned int T_flag=0;
unsigned int T_time=0;
定时器里面有：
if( htim->Instance==TIM3 )//10ms
	{
		if( T_flag==0 )
		{
			T1_pro();
			T_flag=1;
		}

		if( T_flag==1 )
		{
			T_time++;
		}

		if( T_time==45 )
		{
			T_time=0;
			T_flag=2;
		}

		if( T_flag==2 )
		{
			T_flag=0;
			T=T2_pro();
		}

	}

 四、拓展

 数码管显示（小数点没加，可以在数组里面定义）

void seg_pro()
{
	unsigned int T_1,T_2,T_3;
	T_1=T/10;
	T_2=(unsigned int)T%10;
	T_3=(unsigned int)(T*10)%10;
	seg_set(T_1,T_2,T_3);
}

问题：在读取ds18b20的时候不能被中断，否则会影响他的时序，所以会读取的有时候有问题。 本代码在定时器中执行，应当不会有问题。
