【蓝桥杯嵌入式笔记】（十）EEPROM

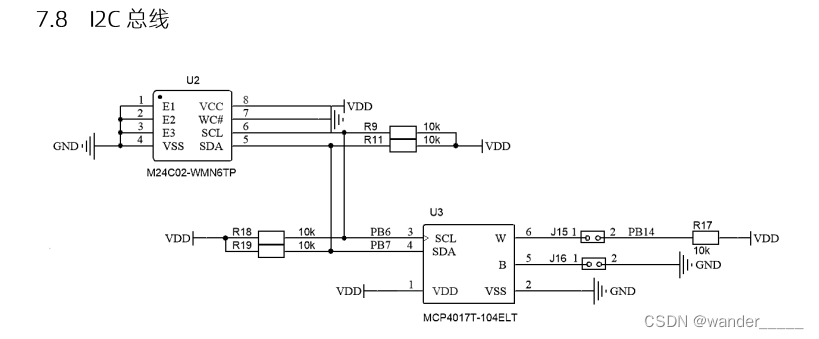

一、原理图

二、CubeMX配置

设置PB6,PB7为输出模式即可

三、代码

将这两个官方给好的.c.h文件放入bsp文件夹中，管理加入.c文件，在.c文件加入下列代码

unsigned char eeprom_read(unsigned char addr)
{
	unsigned char dat;
	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(addr);
	I2CWaitAck();
	I2CStop();

	I2CStart();
	I2CSendByte(0xa1);
	I2CWaitAck();
	dat=I2CReceiveByte();
	I2CWaitAck();
	I2CStop();
	return dat;
}

void eeprom_write(unsigned char addr,unsigned char dat)
{
	I2CStart();
	I2CSendByte(0xa0);
	I2CWaitAck();
	I2CSendByte(addr);
	I2CWaitAck();
	I2CSendByte(dat);
	I2CWaitAck();
	I2CStop();
}

最后记得在写入的时候延时5ms

eeprom一个位置只能存储一个8位的数

如果数据位数大于8位，记得进行分割。

eeprom初始化

I2CInit();

判断是否第一次运行的eeprom代码

void eeprom_start()
{
	eeprom_first1=eeprom_read(1);
	eeprom_first2=eeprom_read(2);
	if( eeprom_first1==234&&eeprom_first2==188 )	//不是第一次
	{
		num=eeprom_read(3);
	}
	else 			//第一次烧录运行
	{
		eeprom_write(1,234);
		HAL_Delay(5);
		eeprom_write(2,188);
		HAL_Delay(5);
	}
}
