【单片机】位运算示例，用stc89c52单片机实现流水灯效果

序言

流水灯的效果，其实就是一排LED灯依次点亮和熄灭，为了实现这个效果，我们需要分别计算每一次执行程序时，各个LED的状态，并通过十六进制的方式赋值给定义的引脚，在学位运算之前，我们需要挨个对他们赋值，这就需要我们保证在计算的过程中不能出错，一旦出错，就不能实现流水灯效果了

位运算

假设，我们要让第一个灯点亮，其他灯熄灭，那么我们需要将第一个位置置为0，其他位置置为1，得到二进制数据 0111 1111，换算成十六进制为 0x7f（程序中不能直接写二进制）,那如果要让第二个灯亮，其他灯熄灭的话，这个二进制就变成 1011 1111，那么通过位运算能不能实现呢？
如果我们是直接右移，那么
0111 1111右移1位后，变成了 0011 1111，与我们的预期不符合，为了实现这个效果，我们可以先让 0111 1111取反，得到 1000 0000，然后再右移，就变成了 0100 0000，然后再取反，就变成了，1011 1111，这个二进制正好是我们的预期，所以通过这个方式，我们就可以让LED挨个点亮了

完整程序

#include <stc89c5xrc.h>

#define LED_PORT P2

void Delay(unsigned int ms)
{
		unsigned char i, j;

		while(ms--) {
			i = 2;
			j = 199;
			do
			{
				while (--j);
			} while (--i);
		}

}

void main()
{
	int i;
	unsigned char x;
	while(1)
	{
		//0111 1111
		x = 0x7f;
		for(i = 0;i<8;i++)
		{
			LED_PORT = x;
			x = ~((~x)>>1);
			Delay(100);
		}
	}
}

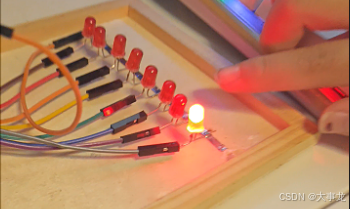

• 看效果
