5.6 综合案例-RTU-Part3

1.简介

 本案例将光照、温湿度数据发送到TCP服务器上，同时服务器发送指令控制继电器开/闭。在服务端发送指令控制继电器后，读取继电器的最新状态并将该状态上报到服务端。

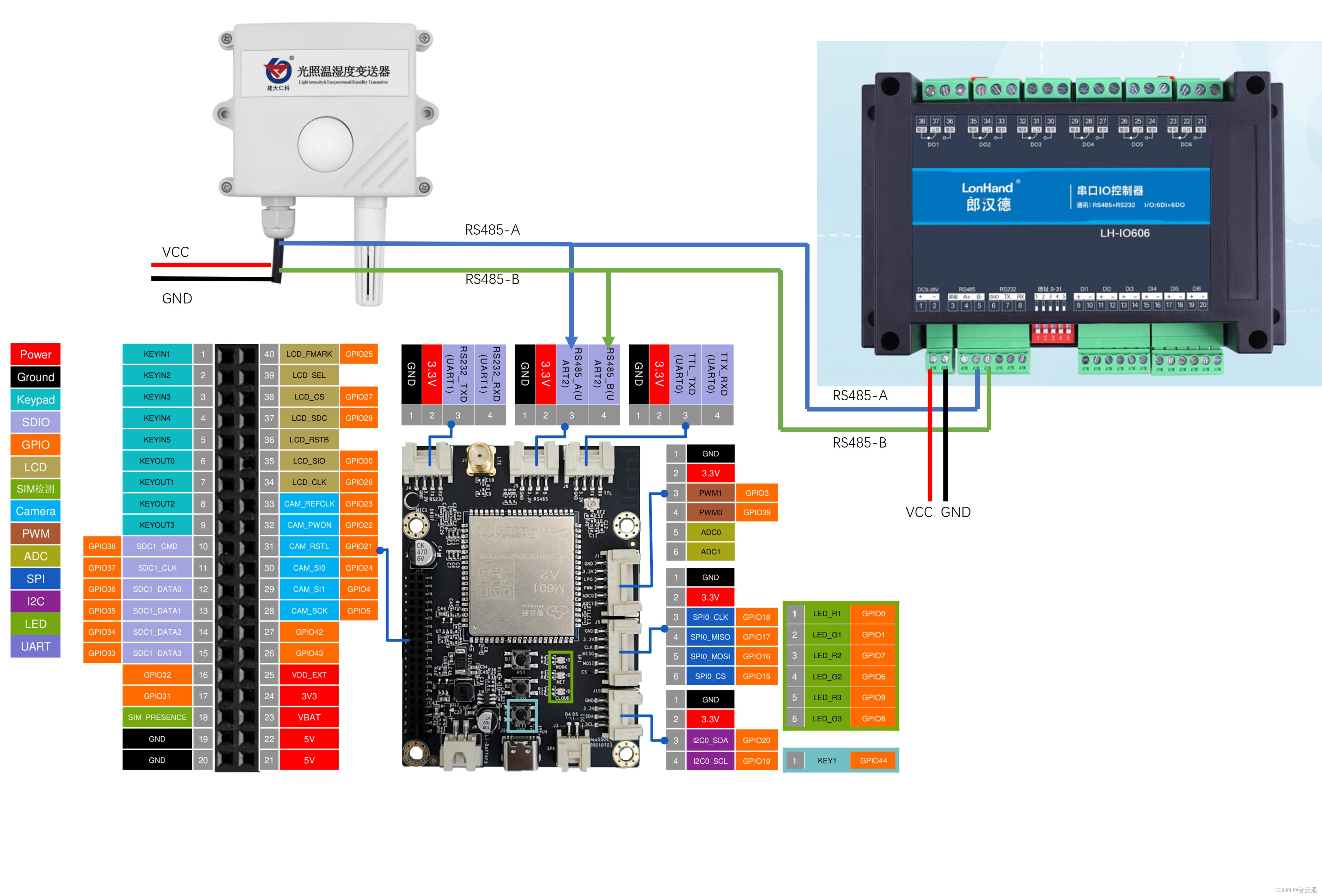

• 硬件接线
   将变送器的RS485-A和RS485-B、继电器的RS485-A和RS485-B接入到haas506开发板RS485接口中的A和B上。


2.实现步骤

（1）打开网络测试工具

 链接: LuatOS 网络测试工具.

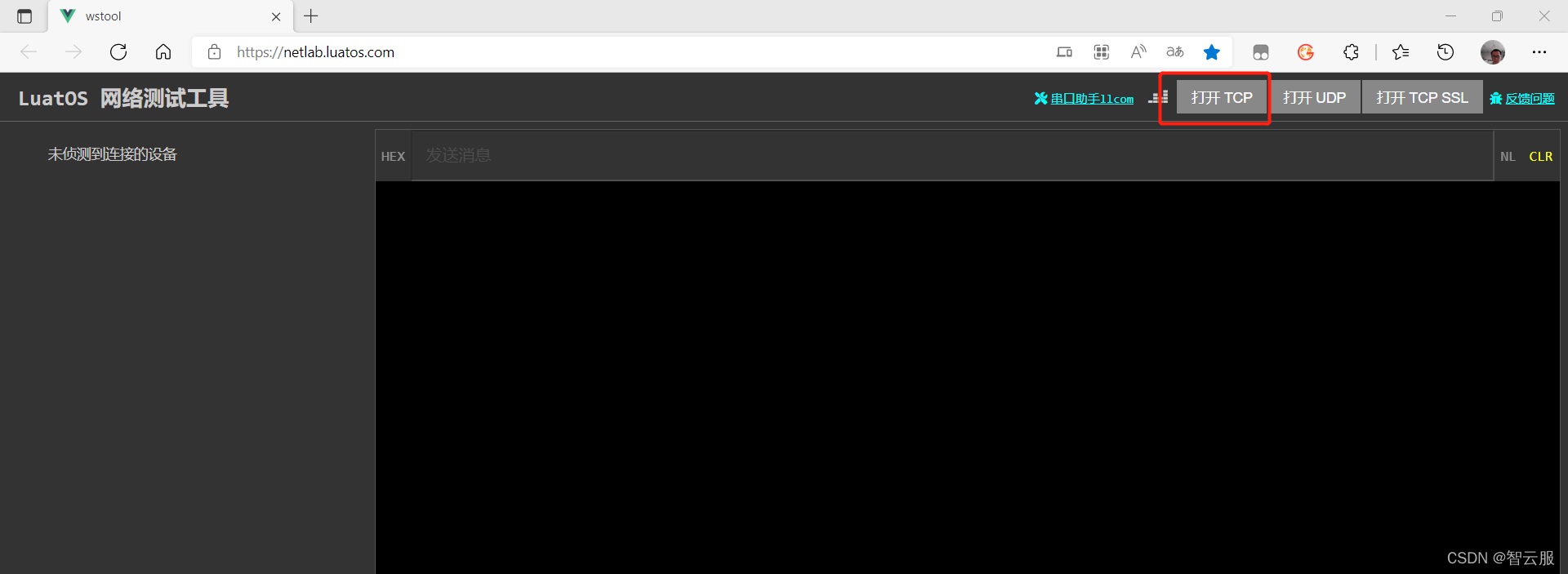

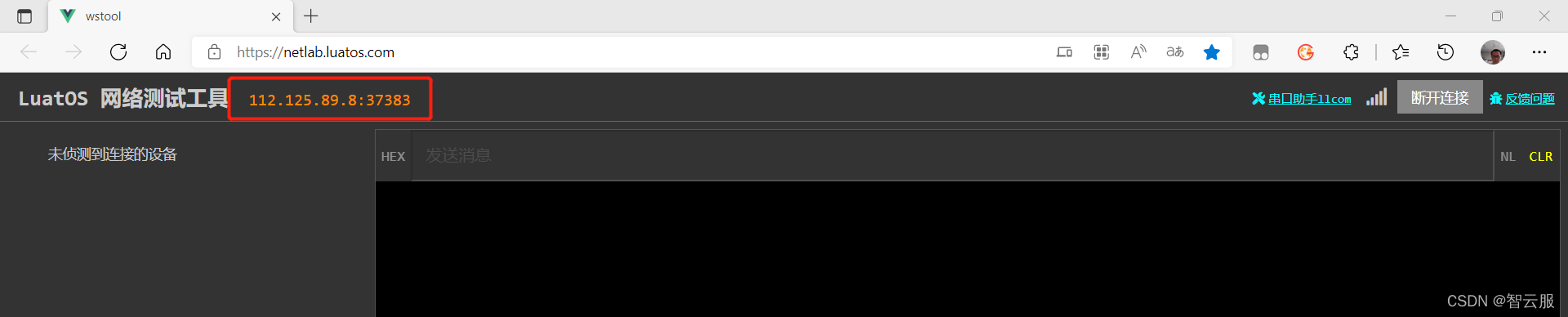

打开TCP后，左上角会出现ip:port，复制该参数

（2）cfg.json配置

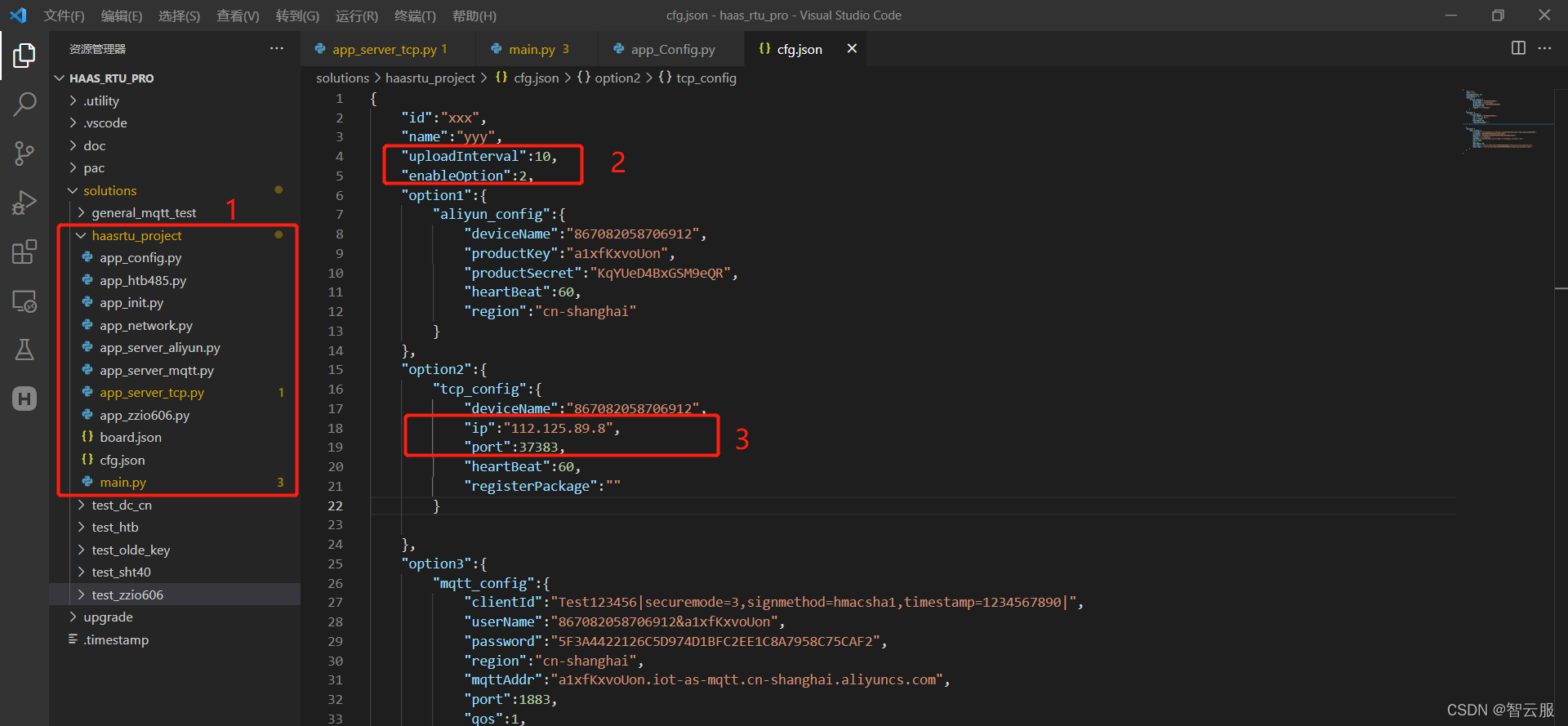

 方框1是当前案例工程，方框2决定传感器数据上报时间间隔和使用何种服务器连接方式，方框3是配置TCP连接参数。将（1）中复制的ip和port数据依次填入到方框3中。

（3）烧录代码
（4）打开串口助手和网络测试工具

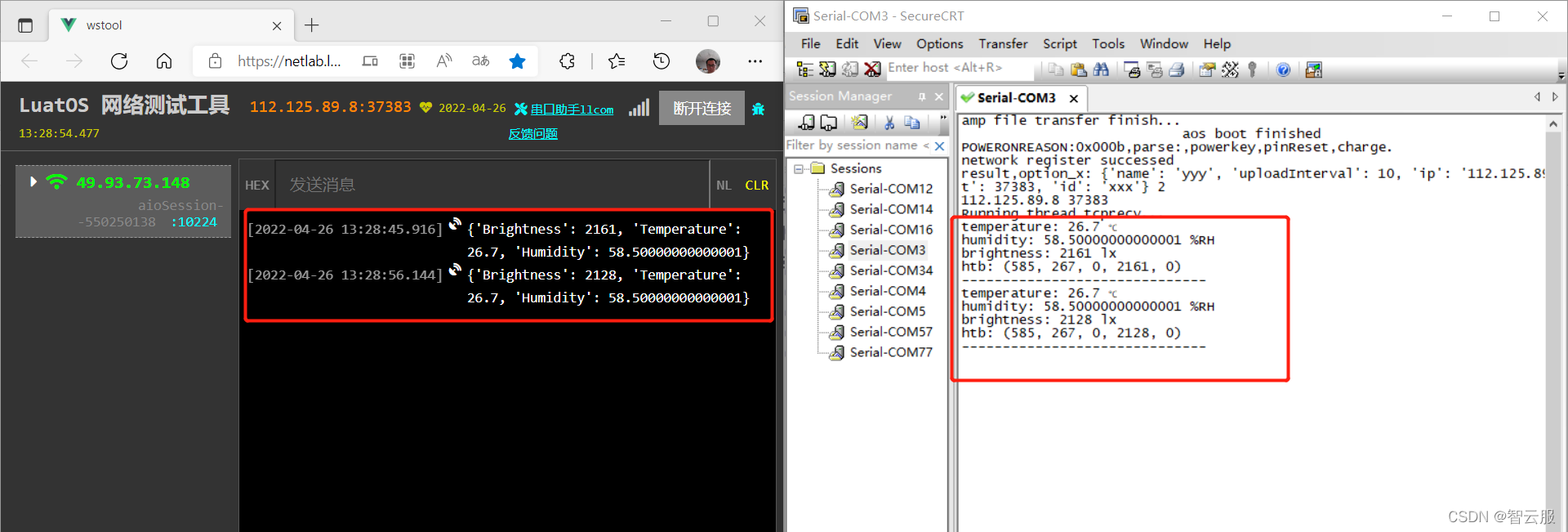

 设备会按照cfg.json中配置的uploadInterval（上传时间间隔）上报光照温湿度变送器所采集的数据。其中下图左边是网络测试工具收到的数据，右边是串口助手打印的数据。

（5）调试继电器
 按照下面的格式调试继电器，其中0代表关闭继电器，1代表开启继电器。

{"params": {"Relay":{"Relay_0":0,"Relay_1":0,"Relay_2":0,"Relay_3":0,"Relay_4":0,"Relay_5":0}}}

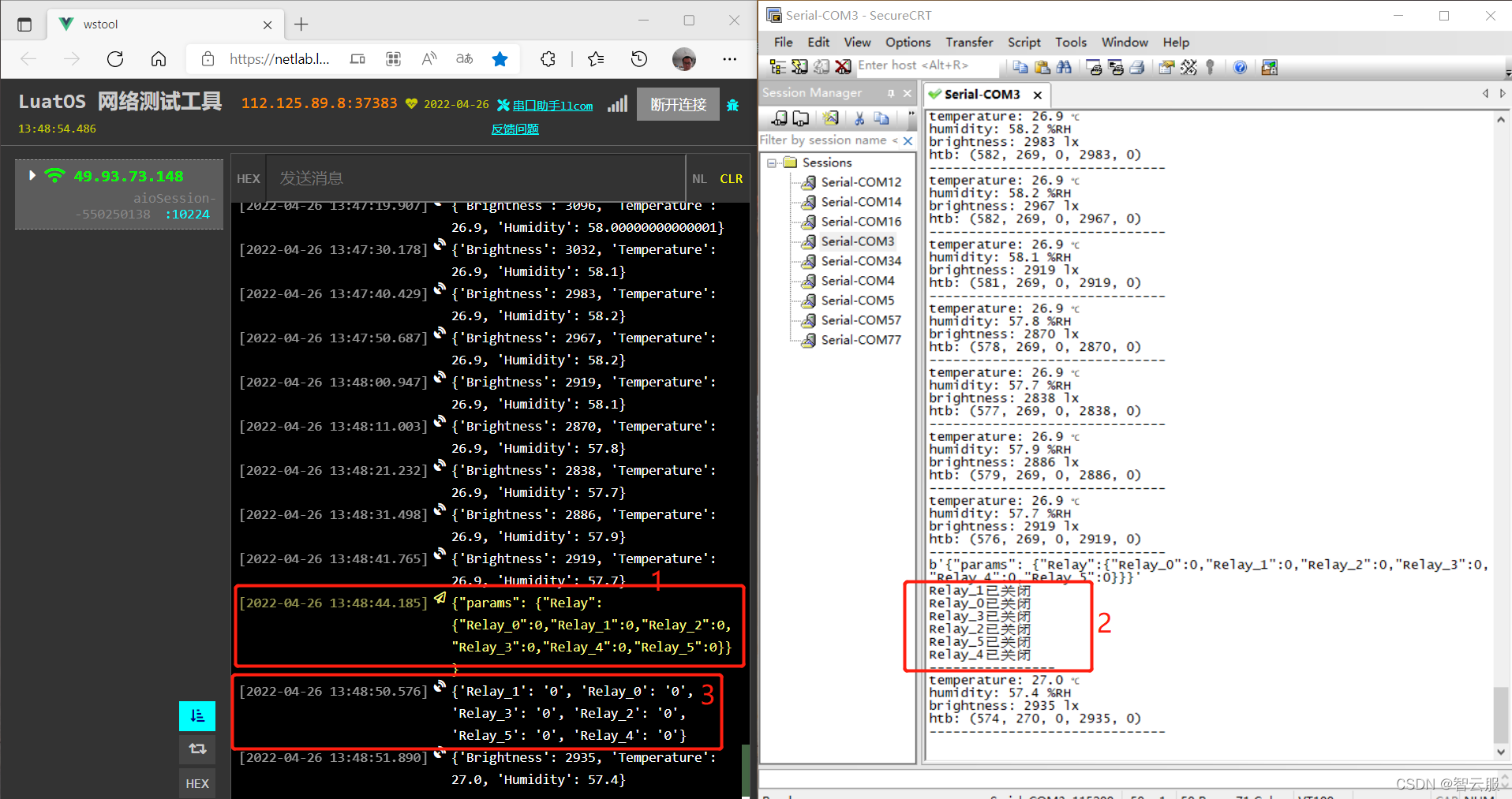

 例如关闭所有的继电器：

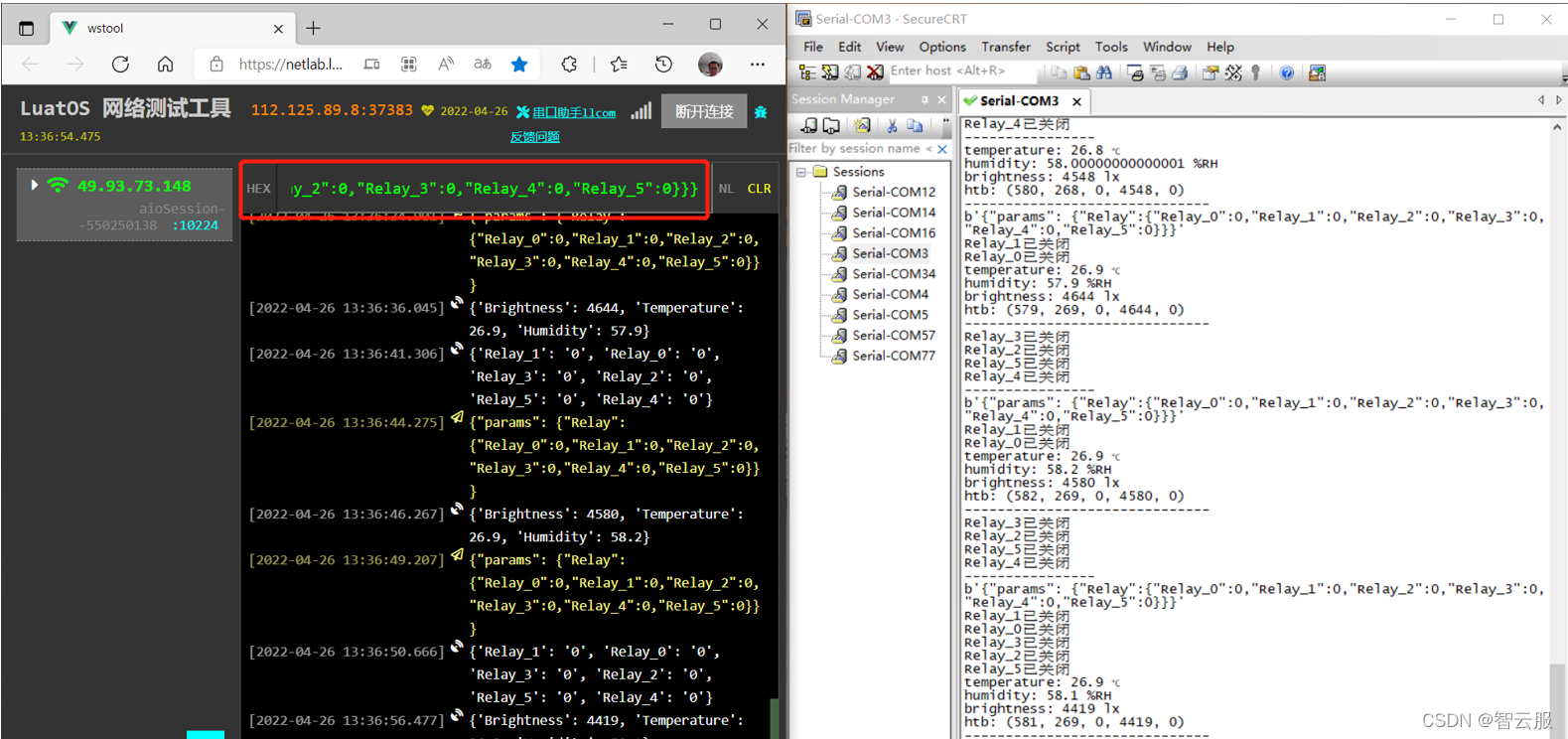

  复制{“params”: {“Relay”:{“Relay_0”:0,“Relay_1”:0,“Relay_2”:0,“Relay_3”:0,“Relay_4”:0,“Relay_5”:0}}}到网络测试工具的文本框中，按下回车即可。

 方框1中的内容即调试指令，方框2中的内容是设备收到指令后、执行并打印当前继电器的状态，方框3的内容是当前继电器的状态。

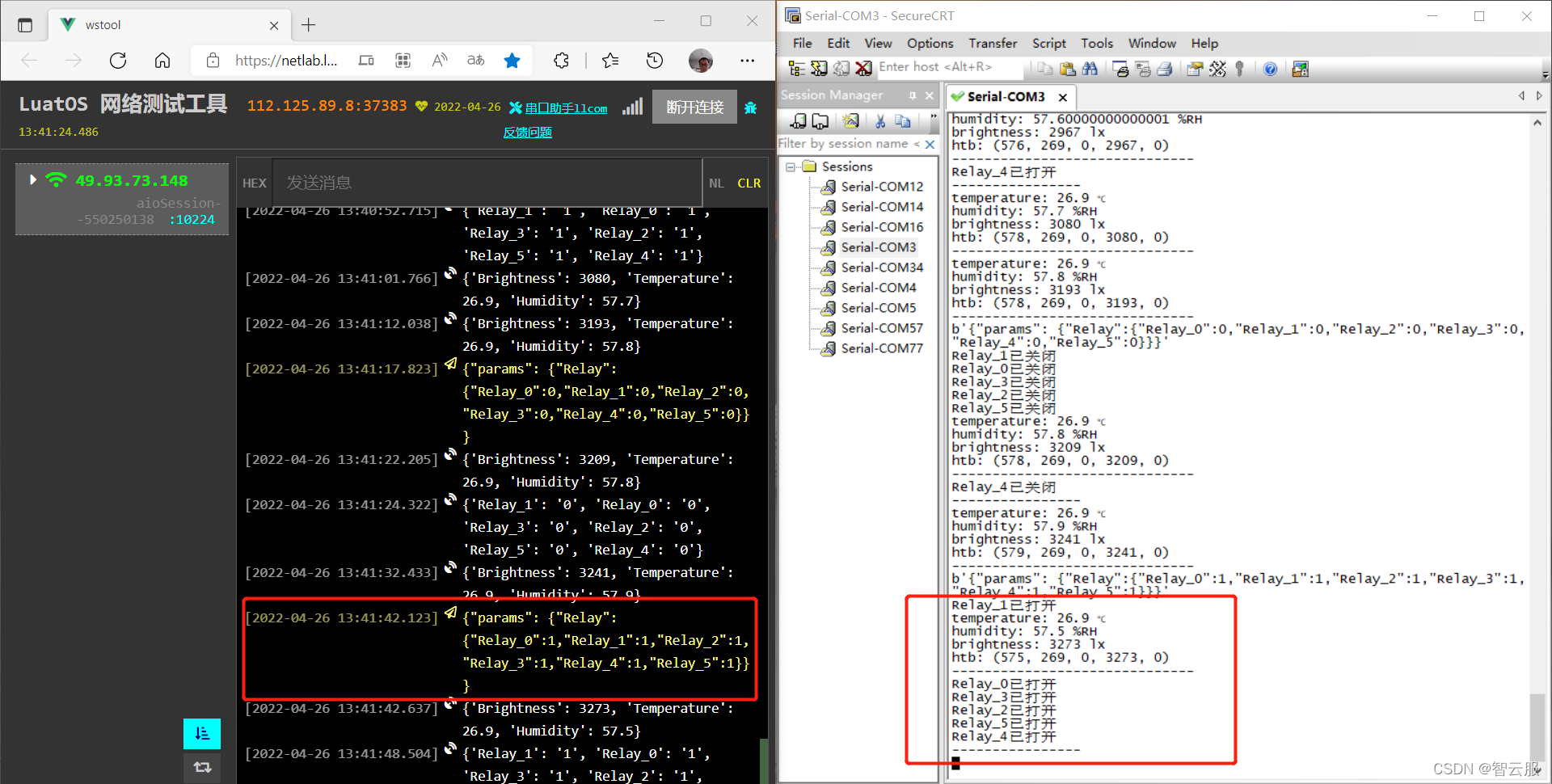

 例如开启所有的继电器：
  复制{“params”: {“Relay”:{“Relay_0”:1,“Relay_1”:1,“Relay_2”:1,“Relay_3”:1,“Relay_4”:1,“Relay_5”:1}}}到网络测试工具的文本框中，按下回车即可。
