5.6 综合案例-RTU-Part5

1.简介

 本案例通过mqtt的方式将光照、温湿度数据发送到阿里云物联网平台上，同时物联网平台发送指令控制继电器开/闭。在物联网平台发送指令控制继电器后，读取继电器的最新状态并将该状态上报到服务端。

• 硬件接线
   将变送器的RS485-A和RS485-B、继电器的RS485-A和RS485-B接入到haas506开发板RS485接口中的A和B上。


2.实现步骤

2.1 阿里云物联网平台配置

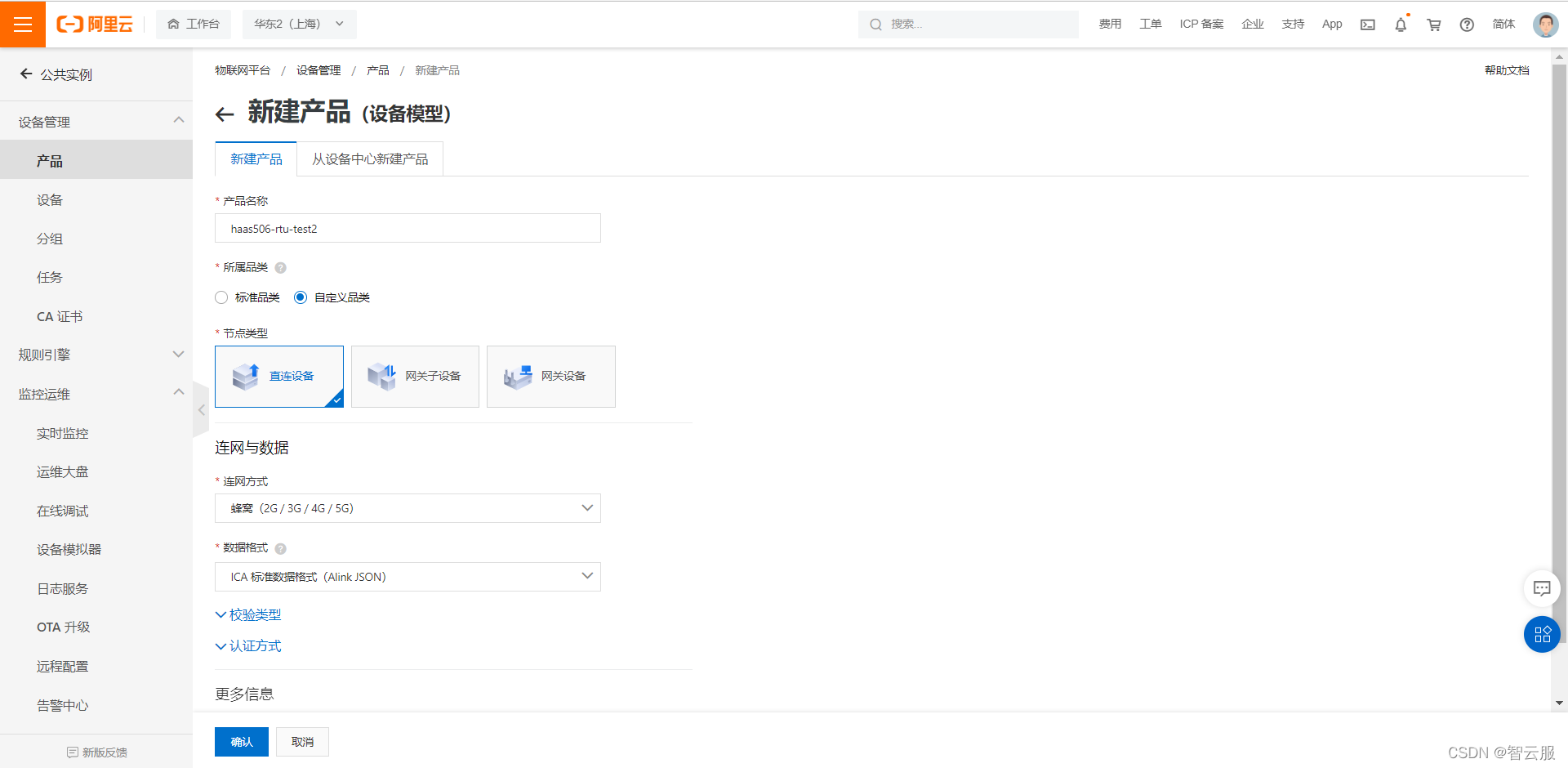

（1）创建产品

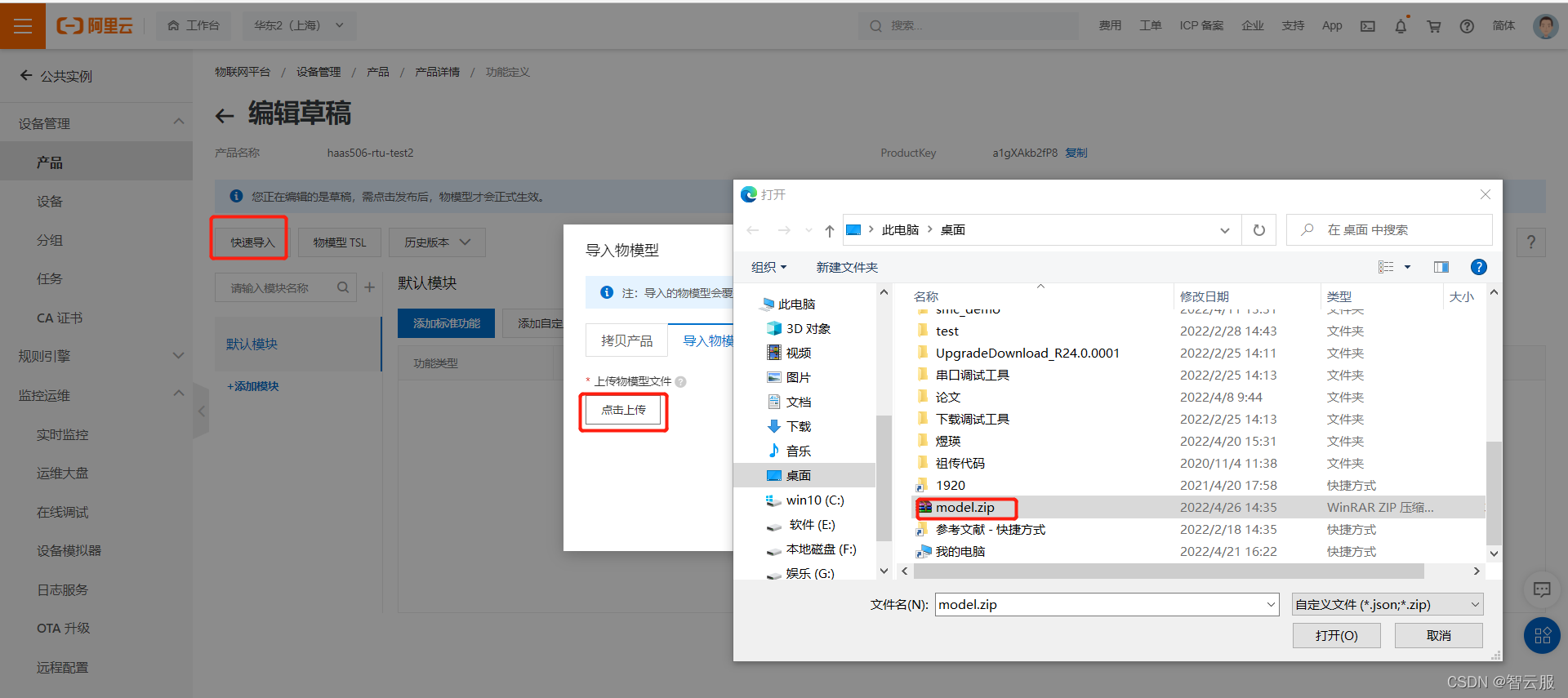

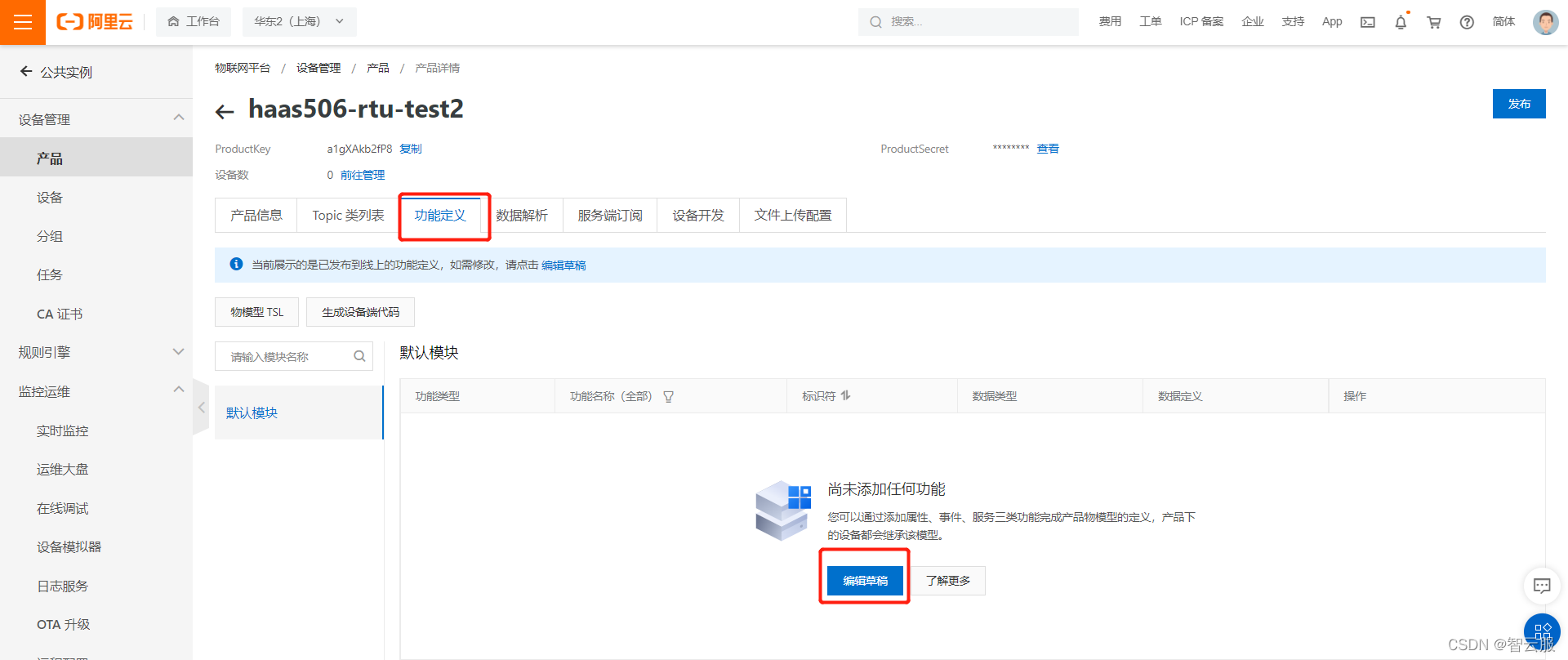

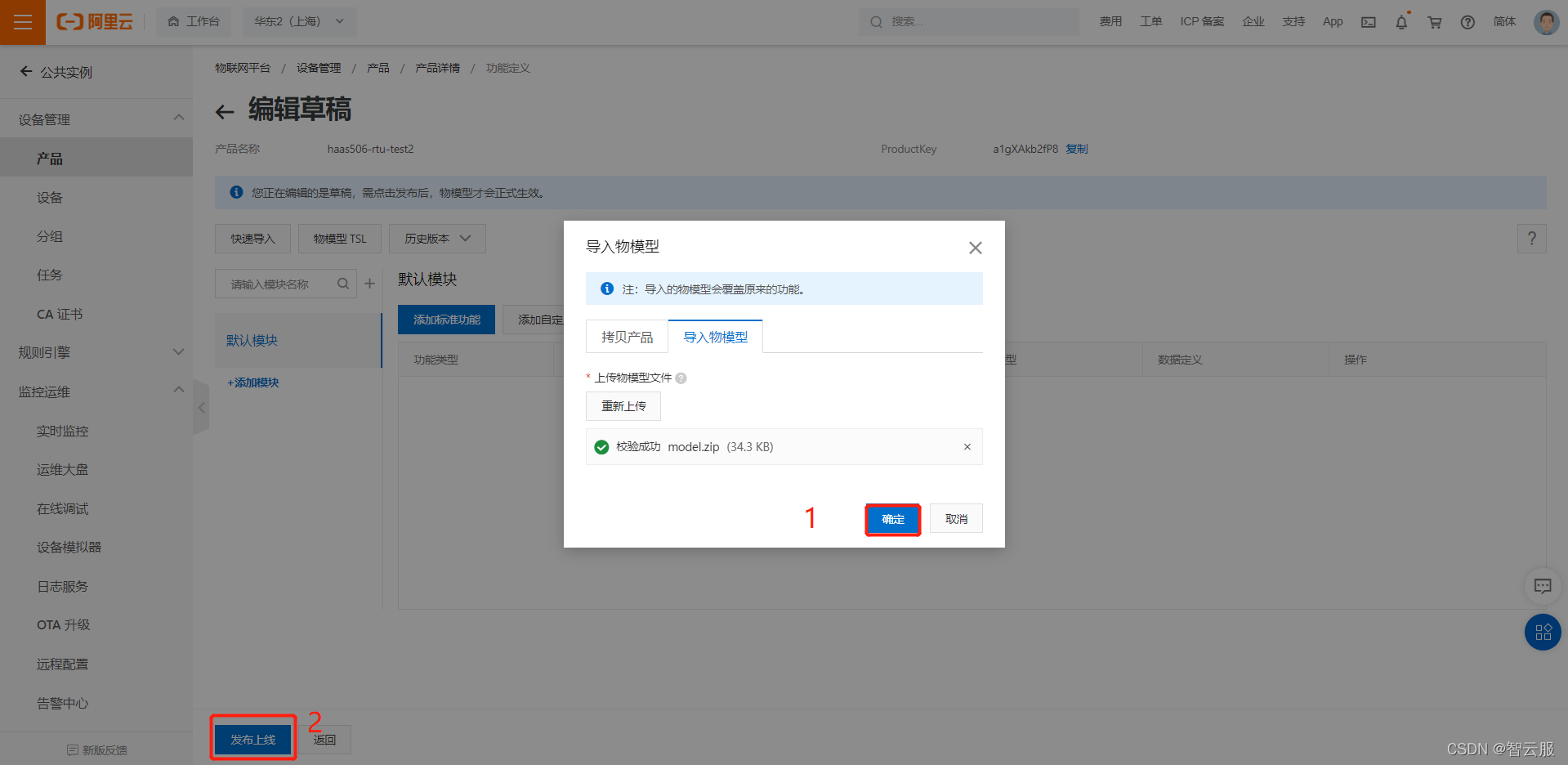

（2）导入物模型
 链接: 物模型下载.

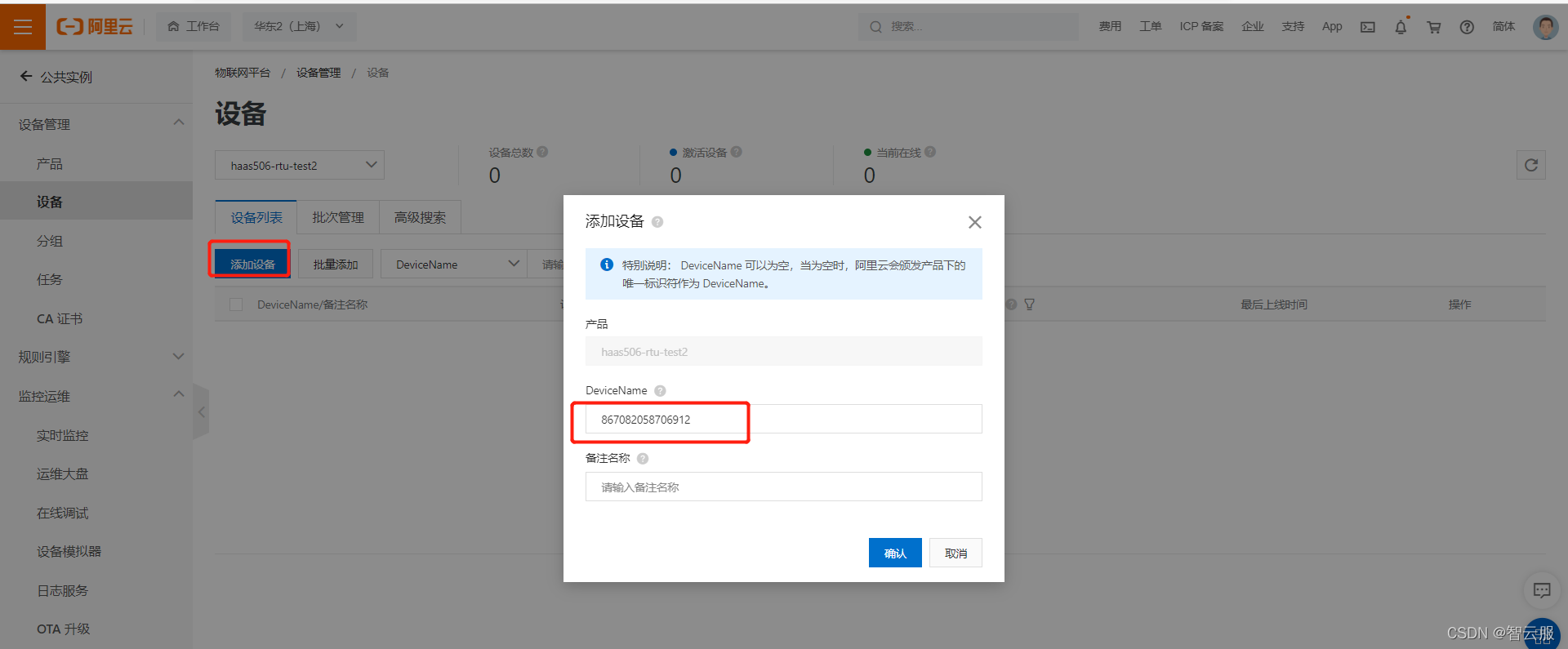

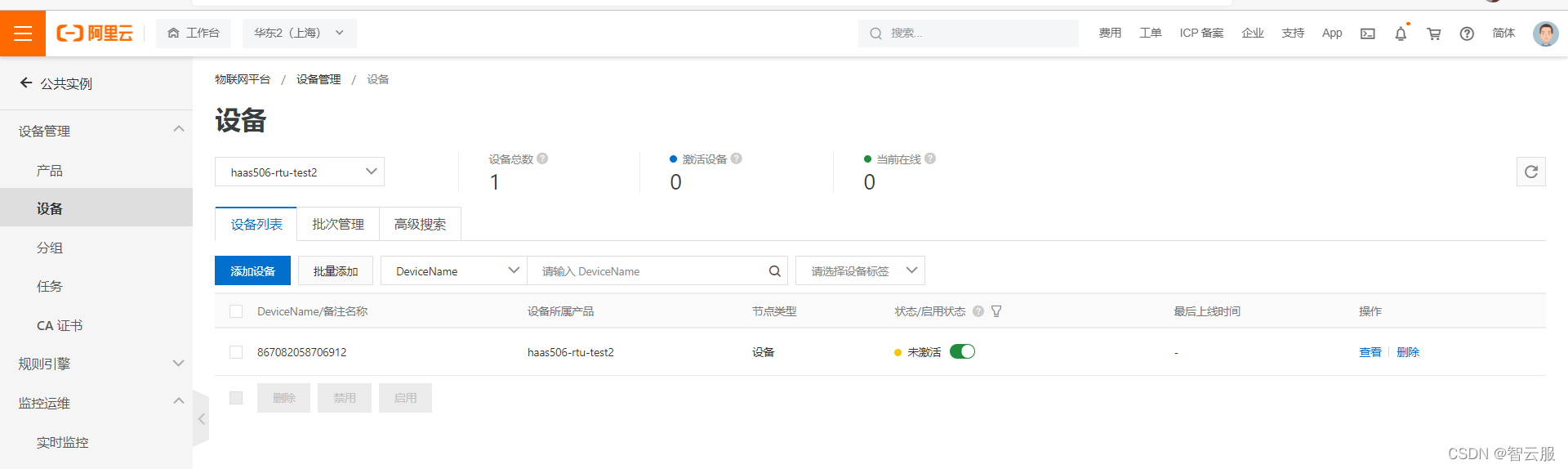

（3）添加设备

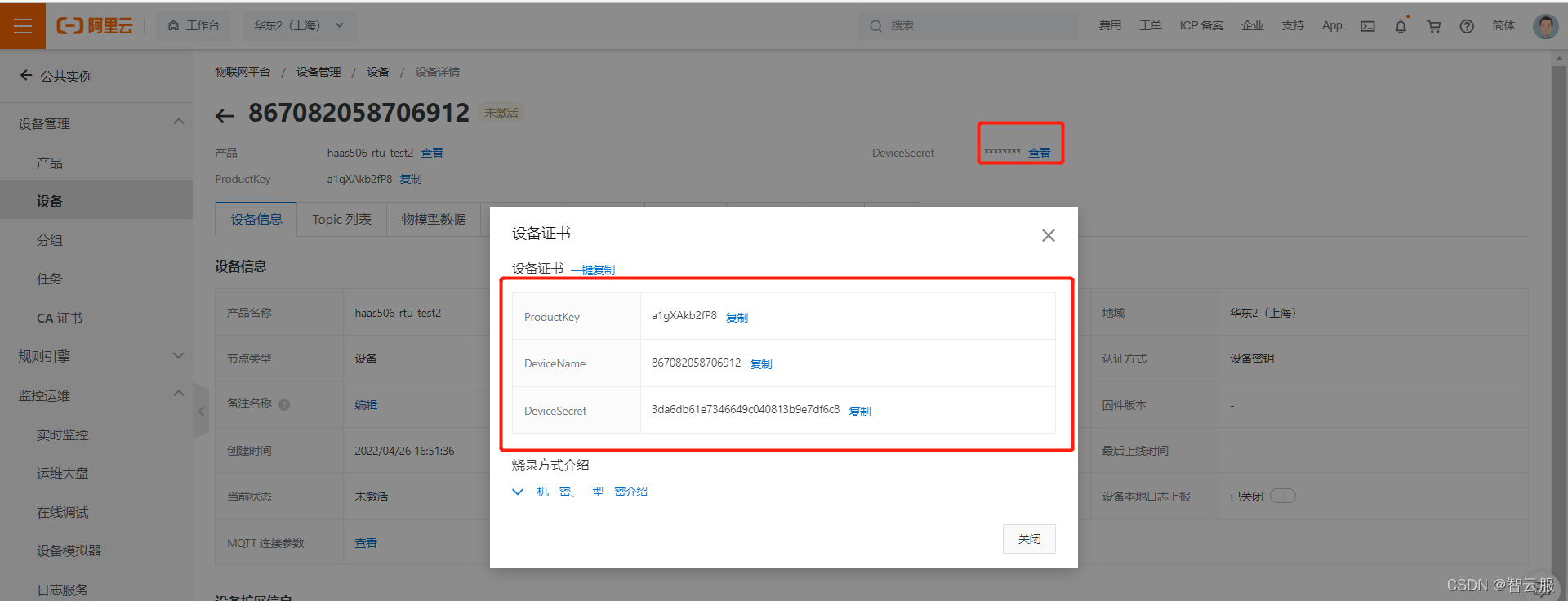

（4）获取三元组
 一键复制

2.2 mqtt连接参数配置

 参考链接: 4.6 haas506问题汇总-关于mqtt参数的配置.

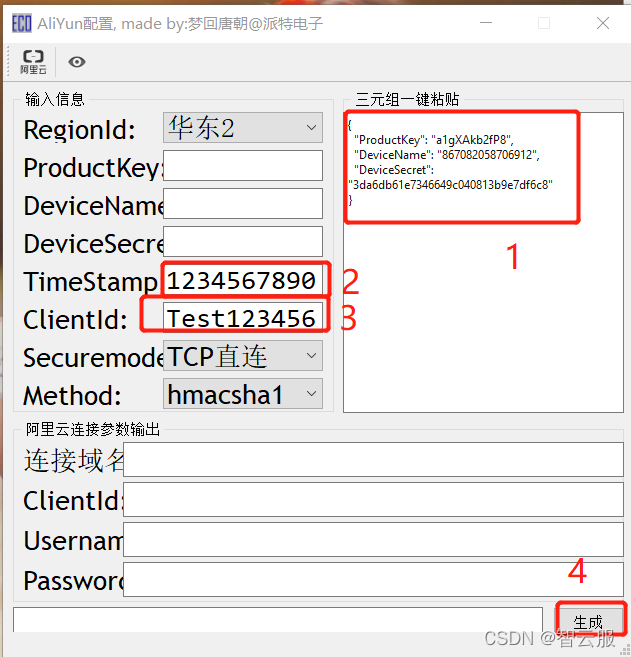

 打开配置软件,粘贴三元组，填写一个合适的TimeStamp和clientId，其他默认即可。

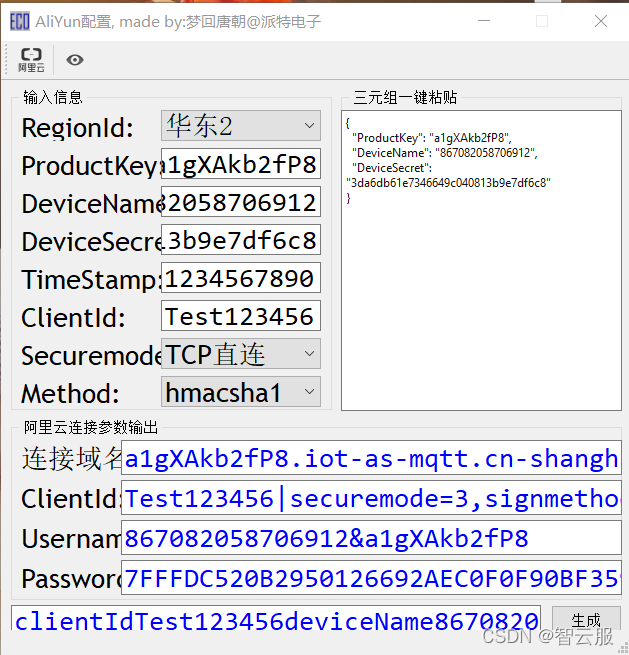

 最后点击生成,获得mqtt连接参数

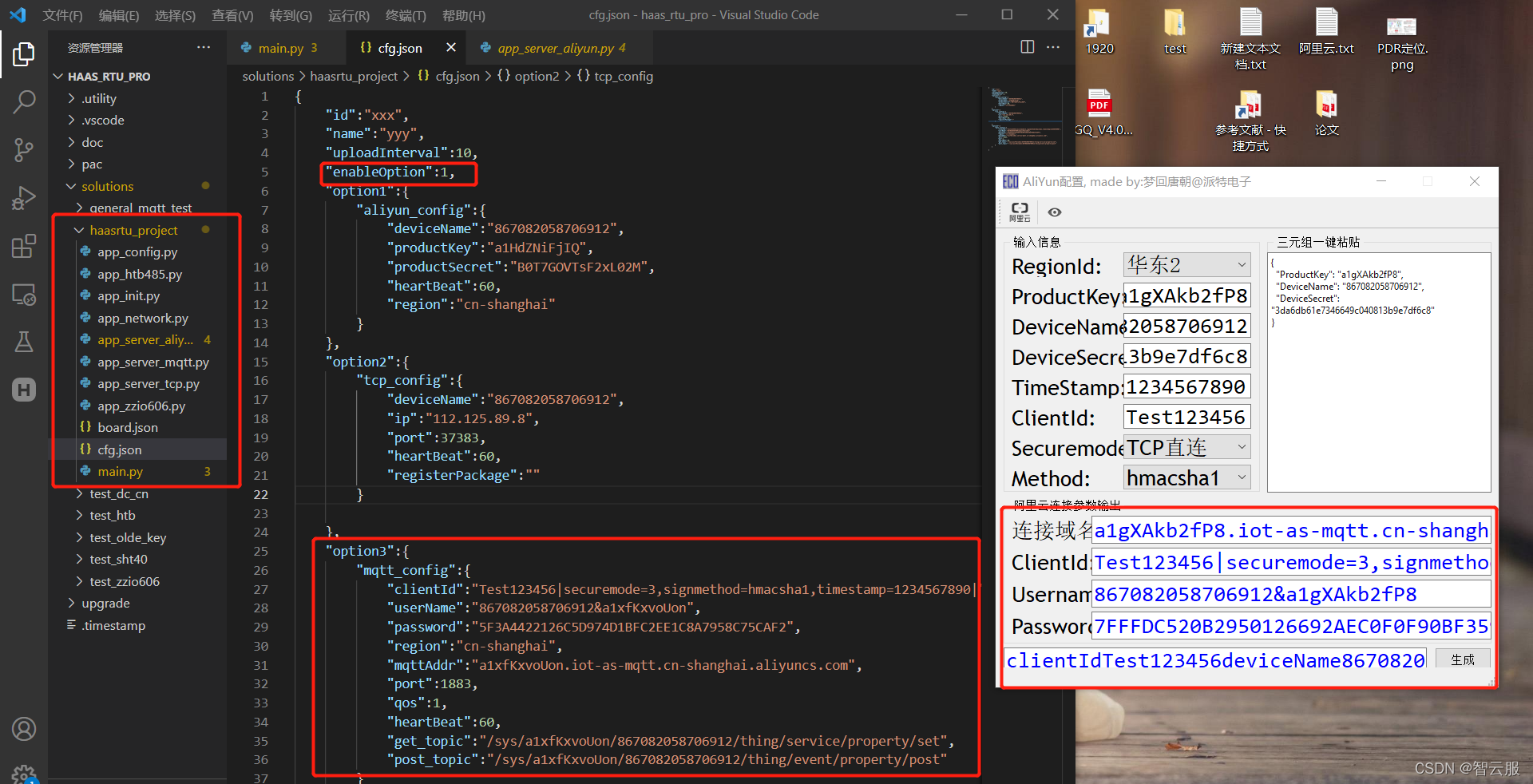

2.2 cfg.json配置

 必改项：enableOption、clientId、userName、password、mqttAddr、get_topic、post_topic
 其他项：默认即可

 修改完如下图所示：

2.3 测试

 烧录代码后，打开物联网平台，可以看到当前设备已经连接到了阿里云物联网平台。设备每10s中上传一次光照温湿度数据。

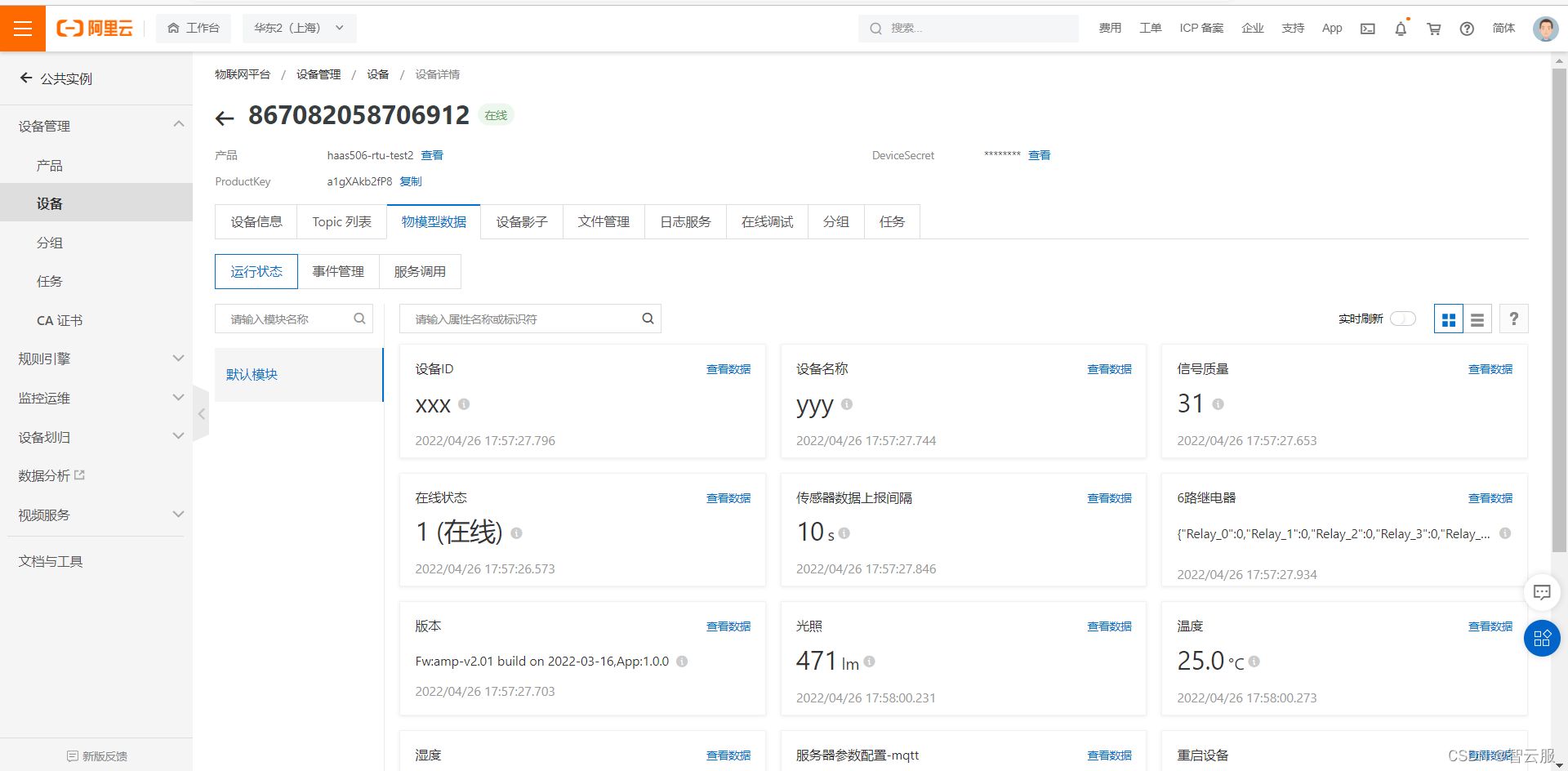

 查看物模型

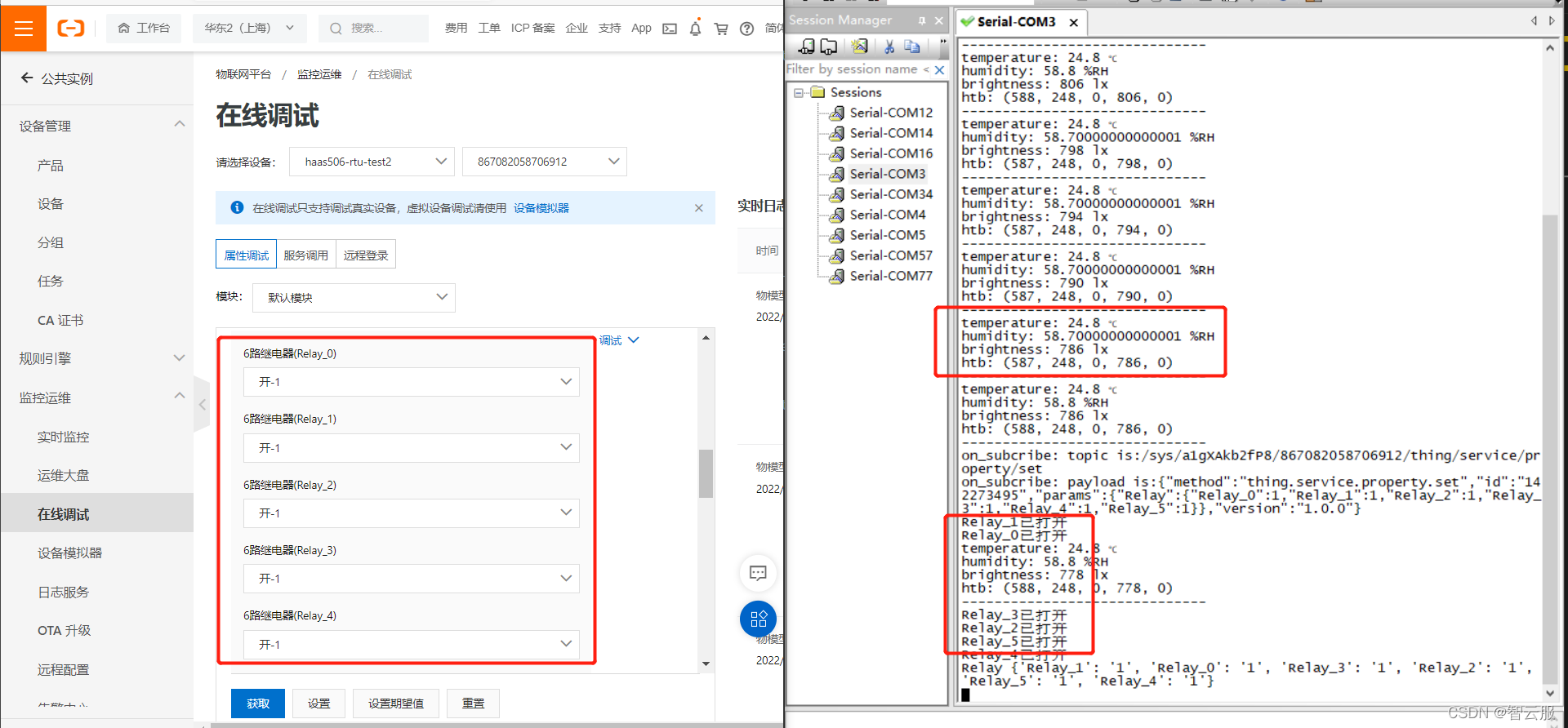

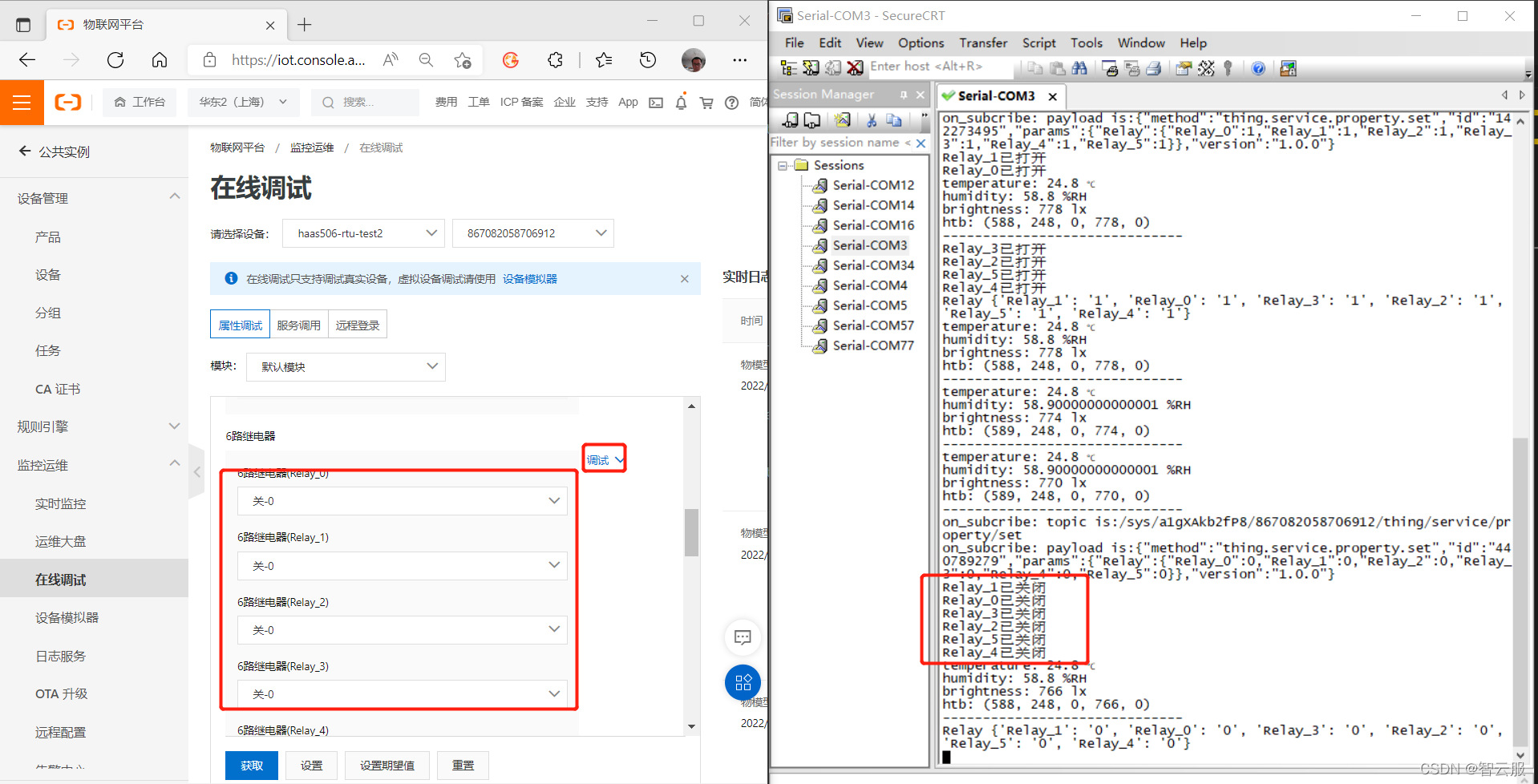

 使用在线调试功能调试设备，打开所有继电器

 关闭所有继电器
