W801学习笔记四:HLK-W801制作学习机/NES游戏机(ILI9488屏幕优化)

还记得上章节演示程序的帧率么?不到1FPS!下面我们开始优化,寻找成就感。

一:首先把wm_main.c中设置的默认主频从80MHZ改为240MHZ。恢复满血状态。

帧率提升到1.8fps左右。有效果,但不多。

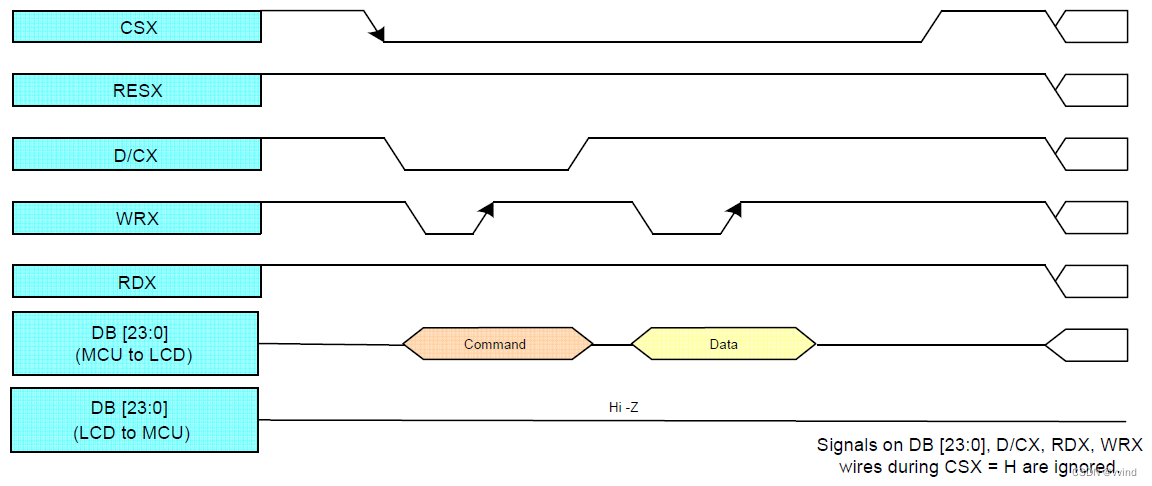

二:我们再来观察ili9488的接口时序

图中可知:

1、CS引脚在发送数据期间全程保持低电平。

2、D/C引脚,也就是RS引脚,决定是写命令还是写数据。

3、每发送一次数据(并口,DB0-15一次发送16bit),WR引脚跳变一次。

好了,我们再看发送命令函数

以清屏操作为例,LCD_Clear中每个像素执行一次写数据。

void LCD_Clear(u16 color)
{
	u16 i,j;
	LCD_Address_Set(0,0,lcddev.width-1,lcddev.height-1);//设置显示范围
	for(i=0;i<lcddev.width;i++)
	{
		for(j=0;j<lcddev.height;j++)
		{
			LCD_WR_DATA(color);
		}
	}
}

而每个数据都执行一次完整的引脚跳变。

//写LCD数据
//data:要写入的值
void LCD_WR_DATA(
