W801学习笔记三：HLK-W801制作学习机/NES游戏机(ILI9488屏幕调试)

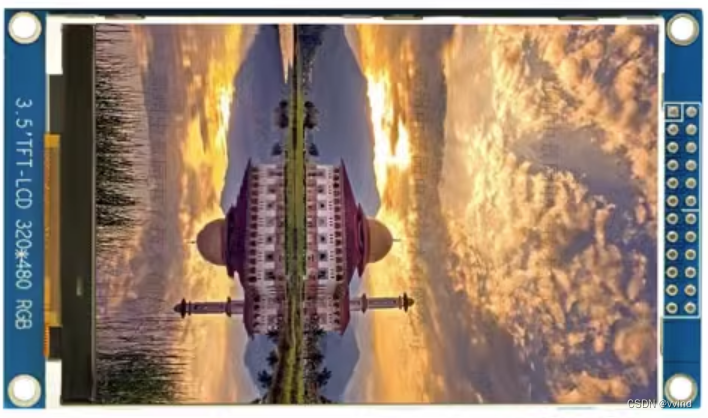

屏幕选择了 3.5寸16位并口屏，分辨率480*320。这种小显示模块经不起折腾，做做演示还行，要日常经常用的话，很快就磨损坏了，所以计划在上面覆盖亚克力板，只用按钮进行操作。

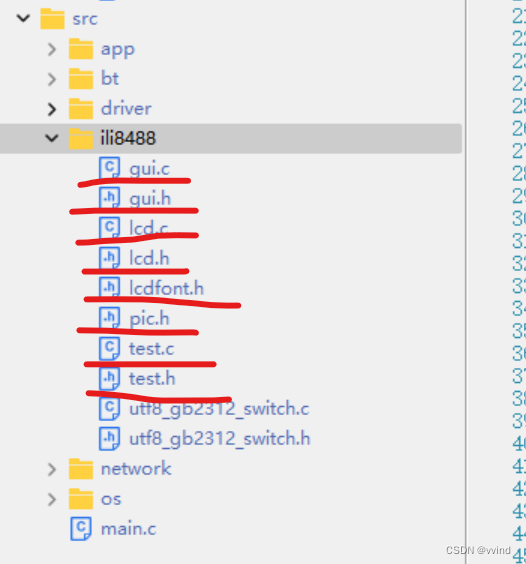

屏幕厂商一般会提供配套示例程序。但一般提供的是基于STM32或者51的，所以移植到W801要做些许修改。下载DEMO程序，把几个主要文件弄到项目中。我看过不少DEMO程序，基本都是从一套代码中衍生出来，大同小异，几个关键的文件都有。只要关注init函数中初始化要与相应的LCD驱动对应上就行。我这里是ili9488的。

根据lcd.h文件定义连接屏幕

//-----------------LCD端口定义----------------
#define	LCD_LED PAout(5) //LCD背光  PA5

#define	LCD_CS_SET  GPIOA->BSRR=1<<0    //片选端口  PA0
#define	LCD_RS_SET	GPIOA->BSRR=1<<1    //数据/命令 PA1
#define	LCD_WR_SET	GPIOA->BSRR=1<<2    //写数据		PA2
#define	LCD_RD_SET	GPIOA->BSRR=1<<3    //读数据		PA3
#define	LCD_RST_SET	GPIOA->BSRR=1<<4    //复位			PA4

#define	LCD_CS_CLR  GPIOA->BRR=1<<0     //片选端口  PA0
#define	LCD_RS_CLR	GPIOA->BRR=1<<1     //数据/命令 PA1
#define	LCD_WR_CLR	GPIOA->BRR=1<<2     //写数据		PA2
#define	LCD_RD_CLR	GPIOA->BRR=1<<3     //读数据		PA3
#define	LCD_RST_CLR	GPIOA->BRR=1<<4     //复位			PA4

#define LCD_DATA_OUT() {GPIOB->CRH=0X33333
