W801学习笔记五：HLK-W801制作学习机/NES游戏机(中文字库GT30L32S4W)

作为掌机，我想加一些菜单、状态栏、设置项之类的。所以显示汉字很有必要。

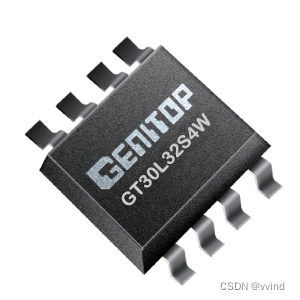

字库有两种方式，如果需要的字不多，直接静态数组放在程序里就行。另一种方式就是用字库芯片GT30L32S4W，这样，就不用每次加个字都要转化一次。而且，字库芯片有4套不算尺寸的字体可用。

我们开始。

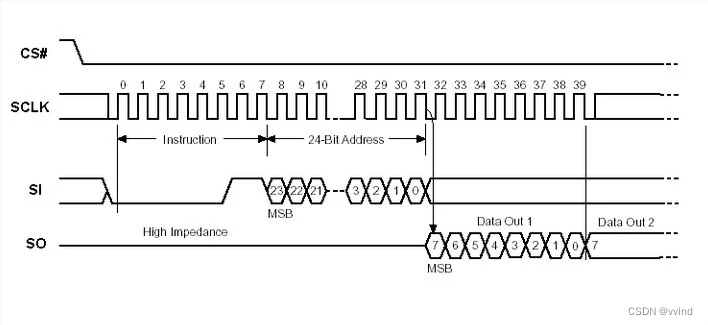

老规矩，先研究一下指令时序。

1、把片选CS拉低

2、instruction，即1个字节的命令字（03 h）

3、3个字节的地址

4、地址位，通过串行数据输入引脚（SI）移位输入，每一位在串行时钟（SCLK）上升沿被锁存。

5、字节数据通过串行数据输出引脚（SO）移位输出，每一位在串行时钟（SCLK）下降沿被移出。

6、读取字节数据后，拉高片选引脚CS

我们把SI/SO放到PB里，前面LCD用了不少PB的引脚。我们尽量不浪费。

PA2	ZK_CS	CS		VCC	VCC	VCC
PB22	ZK_MISO	FSO
