STM32学习笔记三：WS2812制作像素游戏屏（制作）

WS2812灯带有很多种产品形态。我选择的是8*8的小板子，人民币6元多点。这次要做的是32*64的拼接像素屏，所以要买32块这样的板子。

也可以选普通的灯带，有多种规格可以选择。比如30灯/米，60灯/米，120灯/米等等。最初想的是用30灯/米的灯带，做一个1米*2米的巨屏，铺满一面墙玩俄罗斯方块，没找到合适地方，算了。

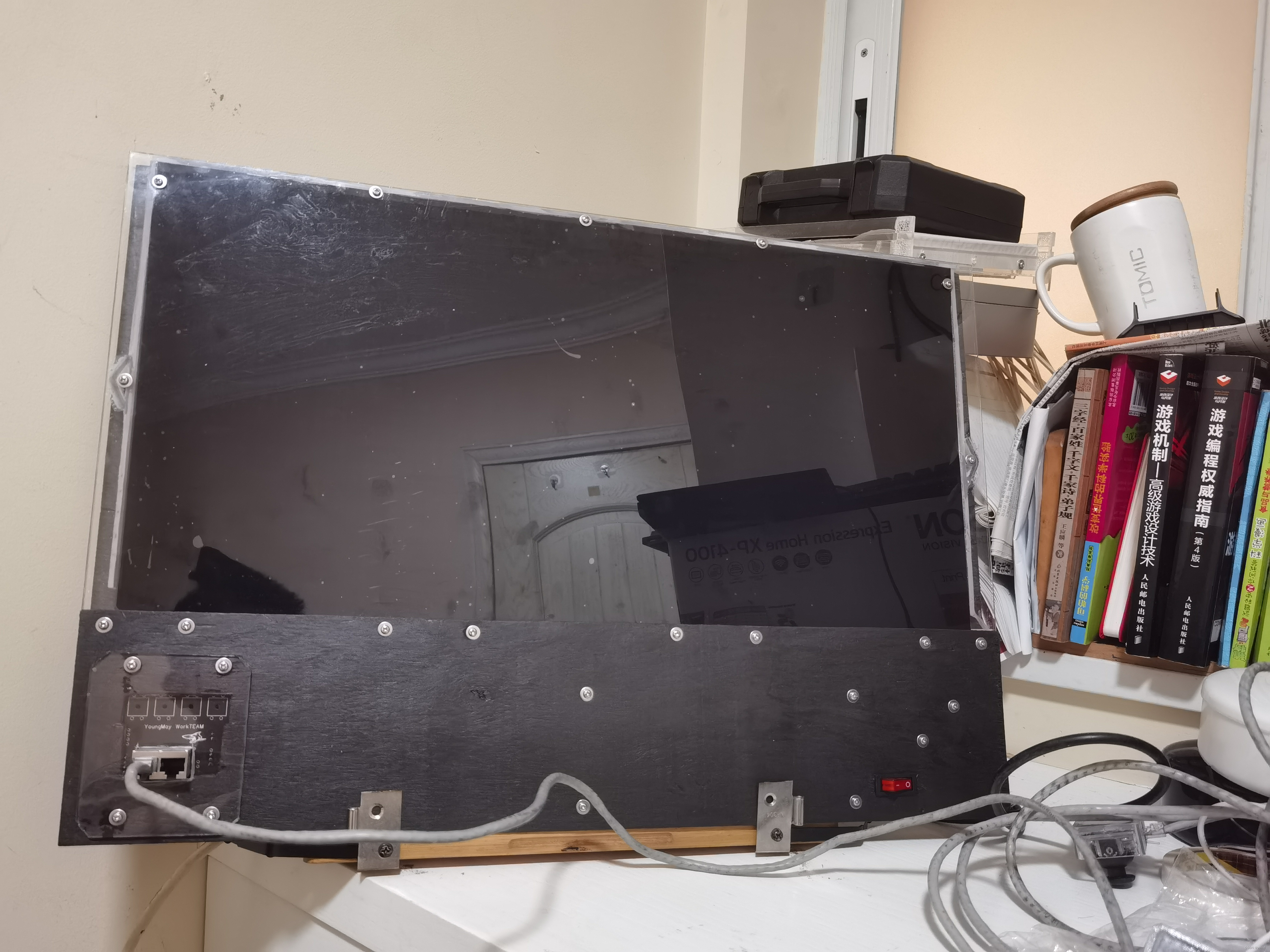

先看看目标的样子：

开始吧：

1：用木板，做出主要结构框架。包括一块后背板，一块前控制面板。也可以用一整块亚克力做前面板。原想的是前面做点什么花样，所以有一块木制的前面板。这不重要，随便设计。

STM32学习笔记三：WS2812制作像素屏-框架

2：制作栅格。WS2812灯珠是一个小亮点，不好看。所以加一个栅格板，前面在盖上散光的东西，就可以变成方形的面光，这个更好看一些。

没找到合适尺寸的栅格板。所以只能自己做了。

取1*5MM的扁条，每8MM开一个1MM的小口子，再镶嵌为一个大网。

STM32学习笔记三：WS2812制作像素屏-栅格

TIPS：扁条应选择深色且不透光的，否则，光会透到相邻的栅格，影响效果。

3：把WS2812贴到栅格后面，务必注意方向。然后再焊接级联起来。因为数量较多，所以分成3组，分别是24/24/16块。
