大家好，这里是仪酷智能 VIRobotics。

我们推出了一套完整的垃圾分类教学解决方案。该方案基于 LabVIEW 图形化编程平台，深度融合机械臂与工业视觉系统，构建了从环境搭建到 YOLOv8 模型部署的全流程教学实践体系。方案内附详细的硬件选型指南，并已在多所高校成功落地应用。

🎯 一、实训平台核心目标

  1. 技术融合
    AI视觉 + 机械臂控制 + 深度学习（YOLOv8），实现垃圾自动识别与分拣闭环。

  2. 能力培养

    • 主流AI框架应用能力
    • 视觉定位/检测/识别实战技能
    • 机械臂运动控制与系统集成

⚙️ 二、硬件配置清单（关键设备详解）

2.1 核心硬件组件清单

组件类别规格技术参数要点
AI 核心控制器AI 开发板Intel 赛扬 N5105 处理器 / 4GB LPDDR4x 内存 / 64GB eMMC，支持 OpenVINO AI 加速
机械臂桌面级机械臂4 轴设计 / 0.2mm 重复定位精度 / USB/WiFi/Bluetooth 通信，支持吸盘/手爪等末端执行器
视觉系统工业视觉相机130 万像素 CMOS 全局快门 / 201fps@1280×1024 / USB3.0 接口，搭配合金万向支架
垃圾分类套件四类实物模型 + 卡片包含干/湿/可回收/有害垃圾 100+样本，支持自定义扩展
上位机软件LabVIEW 控制套件含 350+ 机械臂控制函数，支持图形化编程与 OpenVINO 模型推理

2.2 关键硬件技术参数

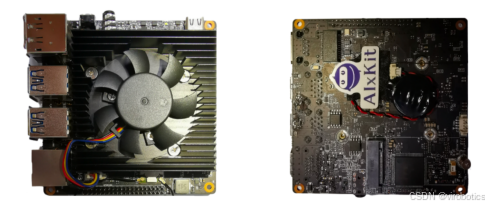

2.2.1 AI 开发板

在这里插入图片描述

  • 处理器架构：Intel Jasper Lake N5105（2.0-2.9GHz）
  • AI 加速能力：通过 OpenVINO 实现 CPU/iGPU 协同推理，支持 INT8 量化优化
  • 扩展接口：4×USB3.0/HDMI2.0/DP1.4 / 千兆网口 / M.2 NVMe，支持 Ubuntu20.04/Windows11 双系统

2.2.2 桌面机械臂

  • 运动性能：320mm 最大伸展距离，0.2mm 定位精度，支持 6 种末端执行器快速切换
  • 通信协议：USB-C 接口支持高速数据传输，WiFi/Bluetooth 实现无线控制
  • 电气参数：12V DC 供电，3.4kg 净重，支持 4 路 12V 电源输出与 2 路可配置 I/O 接口

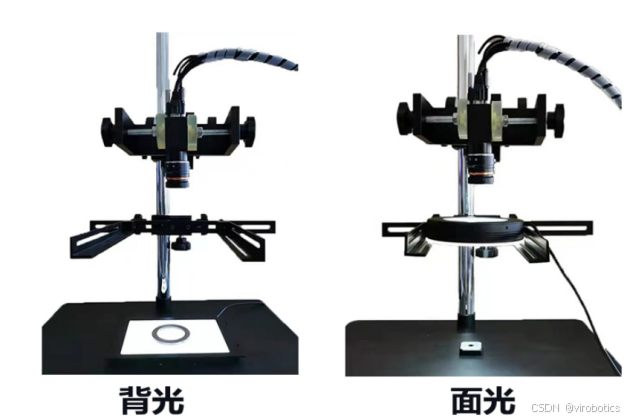

2.2.3 视觉采集系统

在这里插入图片描述

  • 相机参数：1/2" 靶面 / 4.8μm 像元尺寸，53dB 动态范围，支持 9μs-10s 宽范围曝光调节
  • 支架结构：21.5cm×15cm 合金底座，60cm 可调节立杆，支持 M3/M6 螺丝孔位安装

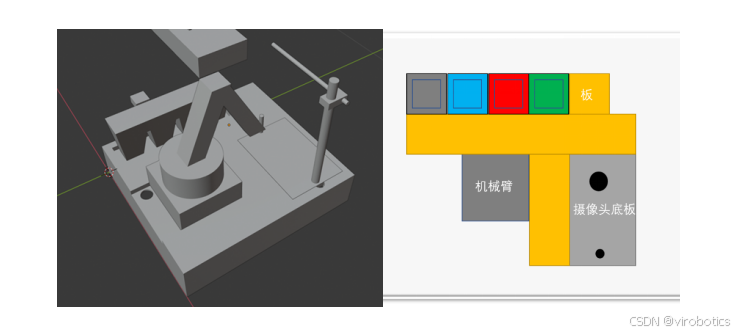

2.3 设备布局工程图

在这里插入图片描述

  • 工作台尺寸：475mm×430mm×100mm 标准工程桌
  • 布局要点：
    • 机械臂居中安装，确保 360° 无遮挡工作空间
    • 摄像头垂直向下固定于支架顶端，距离工作台面 300mm
    • 四类垃圾桶按方位布置于机械臂工作区域边缘，间距≥150mm

💻 三、软件环境搭建

3.1 开发工具链架构

3.1.1 LabVIEW 开发体系

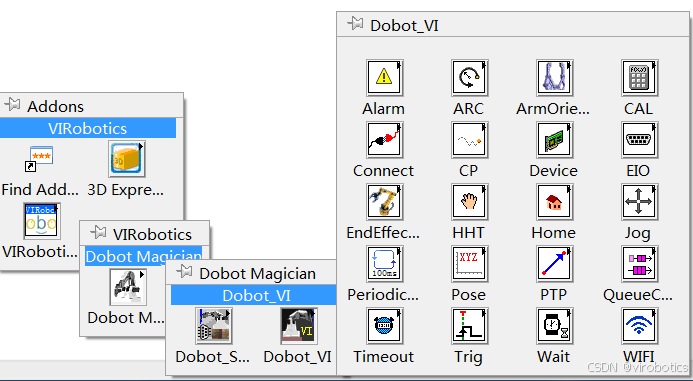

  • Dobot SDK for LabVIEW：
    • 提供 “Dobot_VI” 与 “Dobot_Serial” 双版本接口
    • “半鱼骨” 编程框架：连接配置（鱼头）→主体逻辑（鱼身）→资源释放（鱼尾）
    • 350+ 函数覆盖：
      • 运动控制（PTP/JOG/ARC）
      • IO 配置
      • 末端执行器控制
    连接机械臂
    配置背景任务-鱼头
    主体编程-鱼身
    断开连接-鱼尾

3.1.2 AI 与视觉工具包

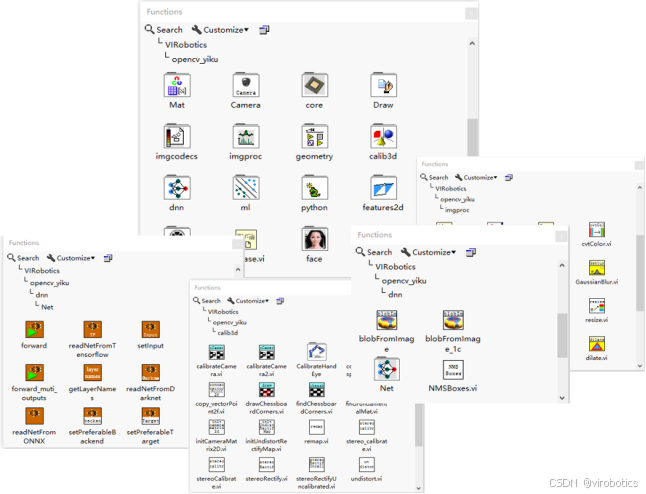

  • LabVIEW 深度学习视觉工具包：

    • 图形化编程界面
    • 支持 TensorFlow/PyTorch/Paddle 模型导入
    • 内置 100+ 图像处理算子（滤波/形态学/特征提取）
    • 支持应用场景：
      • 物体检测/分类
      • 图像分割/测量
        在这里插入图片描述

  • OpenVINO 推理工具包：

    • Intel 平台优化的 AI 推理引擎
    • 支持模型量化与加速（YOLOv8/LeNet等）
    • 多硬件后端调度：CPU/iGPU/TPU
      在这里插入图片描述

3.2 垃圾分类系统软件流程

  • 初始化阶段
    机械臂归零校准（Home 函数）
    工业相机参数配置（曝光 / 增益 / 白平衡）
    AI 模型加载（YOLOv8 权重文件导入）
  • 识别阶段
    图像采集（相机驱动接口）
    目标检测（YOLOv8 推理，输出垃圾类别与坐标）
    坐标转换（视觉坐标系→机械臂坐标系映射）
  • 执行阶段
    路径规划（避障算法生成抓取轨迹）
    机械臂动作控制（PTP 运动模式）
    分类投放（根据标签选择对应垃圾桶）
  • 闭环阶段
    状态反馈验证（IO 信号确认投放完成）
    任务日志记录（识别准确率 / 分拣耗时统计）
初始化阶段
识别阶段
执行阶段
闭环阶段
机械臂归零校准
相机参数配置
AI模型加载
图像采集
目标检测
坐标转换
路径规划
机械臂控制
分类投放
状态反馈
日志记录

📚 四、课程体系

课程大纲

序号课程名称序号课程名称
1人工智能视觉技术概论8A图像处理基础
2软件和工具包的安装9深度学习入门
3机械臂入门10A图像分类算法概述
4LabVIEW编程入门11LabVIEW调用torch的分类模型
5单一功能编程12常见目标检测神经网络介绍
6综合功能编程13YOLOv8在LabVIEW中的部署
7LabVIEW读取与采集图像14使用YOLOv8训练自己的数据集
15基于YOLOv8模型的机械臂垃圾分拣实训

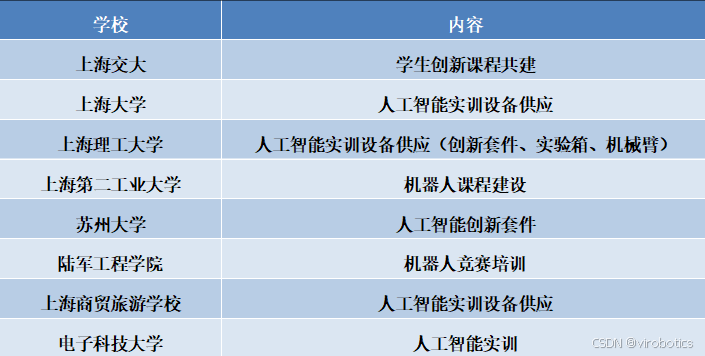

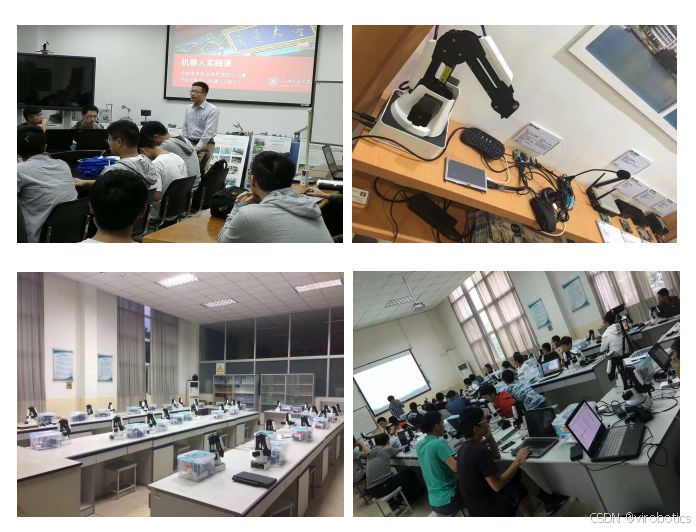

🏫 五、高校落地案例

在这里插入图片描述

在这里插入图片描述

✅ 方案优势：模块化设计支持二次开发，可扩展至工业分拣/仓储物流等场景

💎 总结

本方案提供开箱即用的AI+机器人教学平台，通过图形化编程降低学习门槛，重点培养：

  1. 机器视觉与机械臂的协同控制能力
  2. 工业级YOLOv8模型部署经验
  3. 跨场景技术迁移创新能力

以上就是今天要给大家分享的内容，希望对大家有用。如有笔误，还请各位及时指正，欢迎大家关注博主。我是virobotics（仪酷智能），我们下篇文章见~

如您想要探讨更多关于LabVIEW与人工智能技术，欢迎加入我们的技术交流群：974600160。进群请备注：优快云
