FMC-707 双通道250Msps采集和双通道12.6Gsps回放

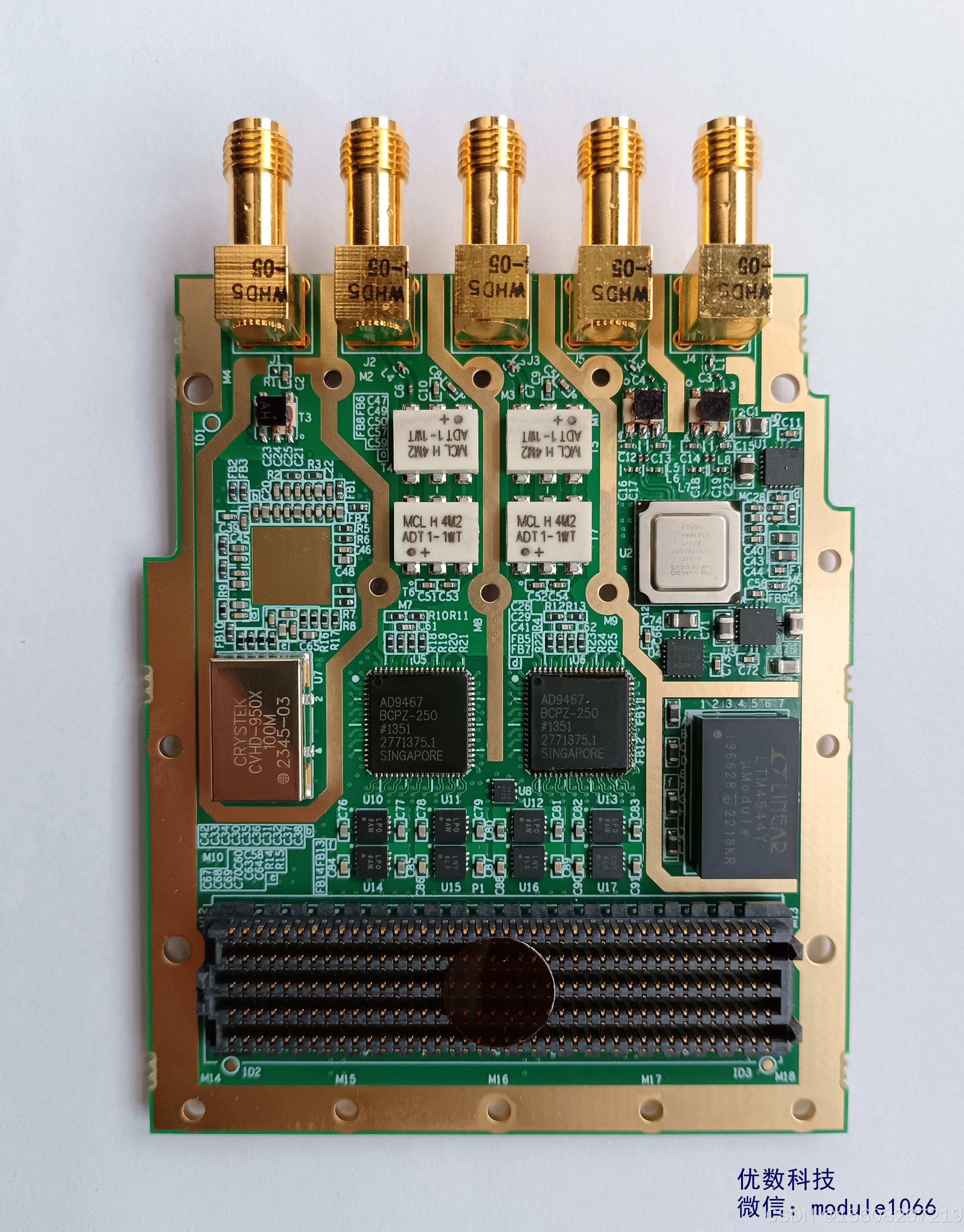

UD FMC-707双通道接收+双通道发射FMC模块满足VITA57.1单宽、导冷规范。模块ADC支持进口AD9467-250或国产采集芯片，DAC支持AD9171/AD9172/AD9173/AD9174/ AD9175/AD9176回放芯片，输入和输出均为交流耦合方式。FMC子卡还支持外参考/外时钟、外触发接口，具有板载温度监控等功能。模块采用高质量的时钟和电源，具有优异的性能指标。全部器件选用工业级和以上质量等级的元器件。

应用行业：

1. 通信、卫星、雷达等信号接收、发射
2. 高速数据采集存储、波形生成与回放
3. 短波监测、超短波测向
4. 测试与测量、半导体测试、科学仪器

产品特点：

1. 全部采用16bit的ADC和DAC，具有高的性能指标
2. ADC和时钟支持国产化替代
3. 输入、输出均可配置低通/带通模拟滤波器
4. 本地参考采用TCXO时钟，频率稳定度：优于1×10-7
5. 支持外时钟或外参考，也可选择为外触发功能
6. 具有板载温度监控功能
7. 控制线接到FMC的LA端口，兼容ZC706、ZCU102或其它标准FMC规范的载板
8. 可以插入到FMC+的载板上工作

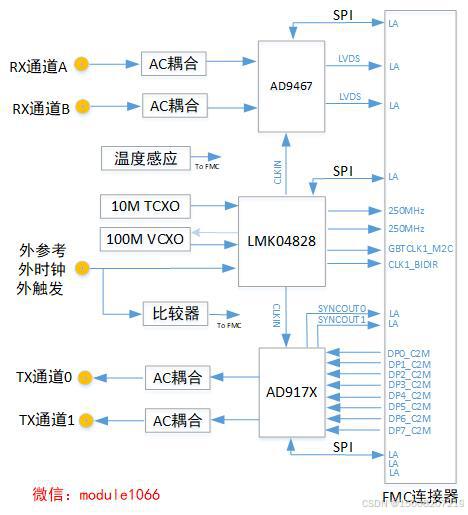

UD FMC-707产品原理框图：

主要技术参数：

1.  ADC/DAC：具有优异的性能指标，可参考芯片datsheet和实测数据
2. ADC满量程输入功率：+11dBm~+12.7dBm（不同器件和配置参数不同）
3. DAC最大输出功率：-2dBm~+4dBm（不同器件和配置参数不同）
4. 时钟：LMK04828+100M外部晶振
5. 外参考/外时钟：AC耦合，0dBm~6dBm
6. 内参考稳定度：±0.05ppm（常温）~±0.5ppm（宽温）
7. 外触发（与外参考/外时钟连接器共用）：+3.3V或+5V TTL，阻抗10kΩ
8. 对外接口：SMA-KHD，阻抗50Ω
9. FMC连接器型号为ASP-134488-01（高度3.5mm），与之配套的载板FMC连接器型号应为ASP-134486-01（高度6.5mm）
10. LED灯：1颗时钟状态指示灯

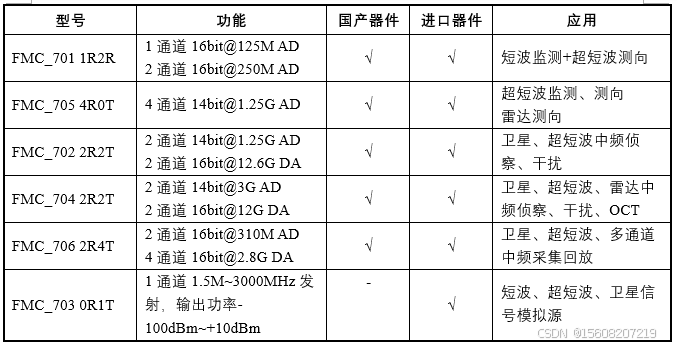

公司其他AD/DA FMC子卡：
