简单可交互防护罩的实现方法

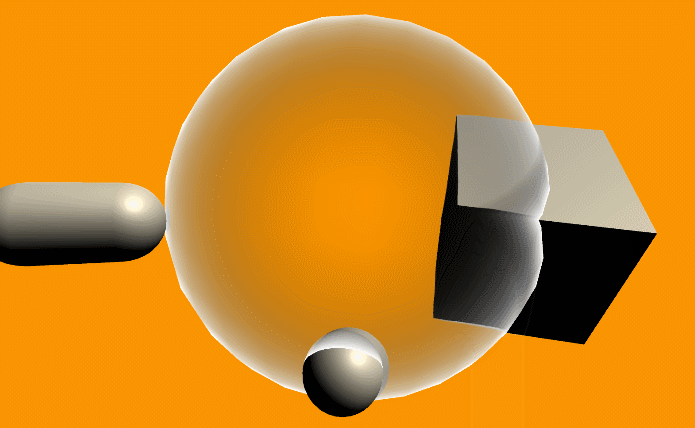

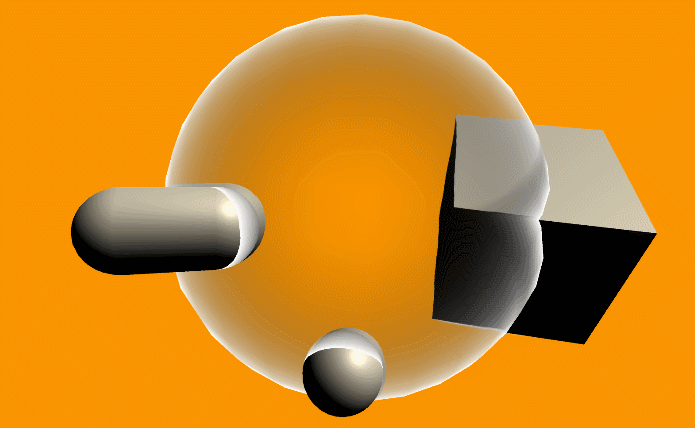

大家好，时隔很久，汪汪又来更新文章啦，这次要给大家分享一点比较高级的shader效果，算是进阶shader吧，效果不错，实现方法也很简单，老样子，我们需要看一下效果图： 扭曲效果我们是之前讲过的，用抓屏，然后扭曲UV来实现，就是之前的热空气案例。 现在的难题在于，我们的护盾是可交互的，就是物体离开和进入都能实时的出现"相交的边"： 还有就是护盾的边缘效果，比较柔和的描边。

我们开始吧！！

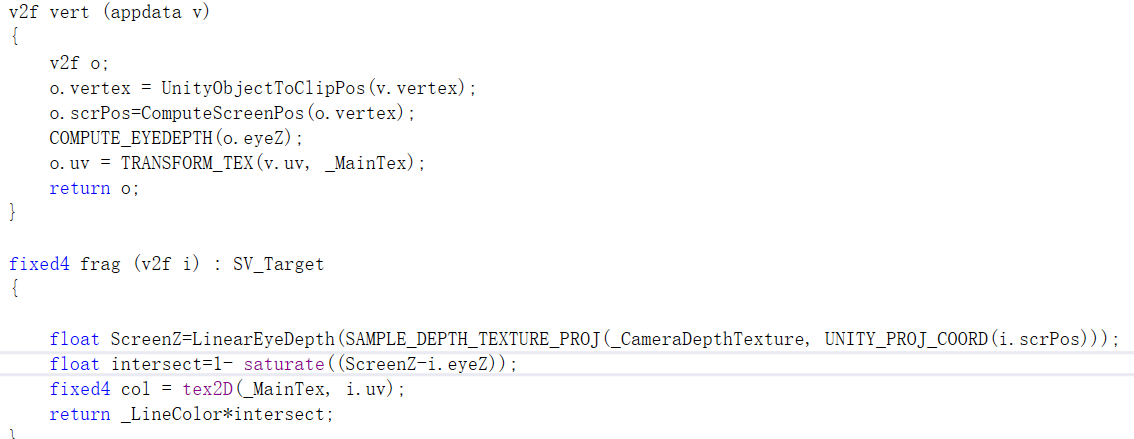

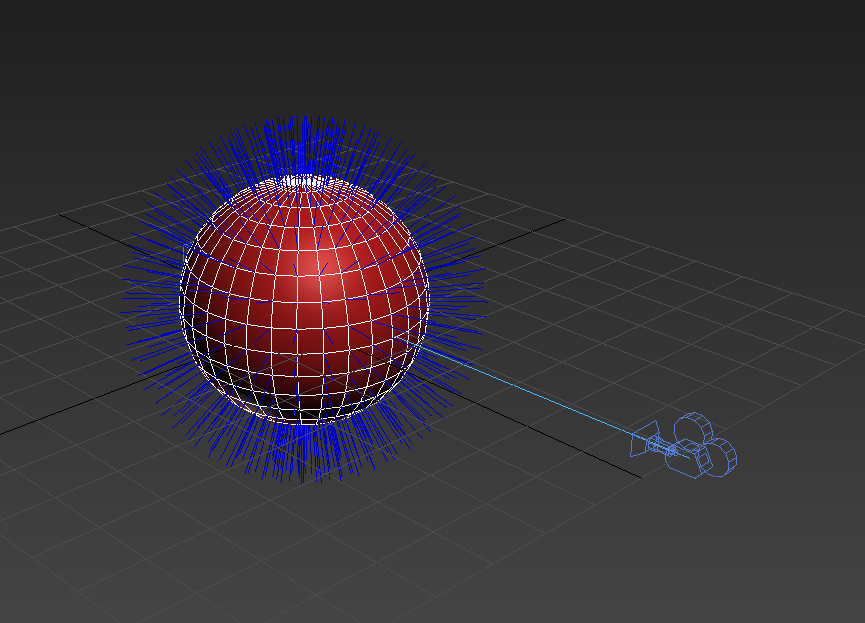

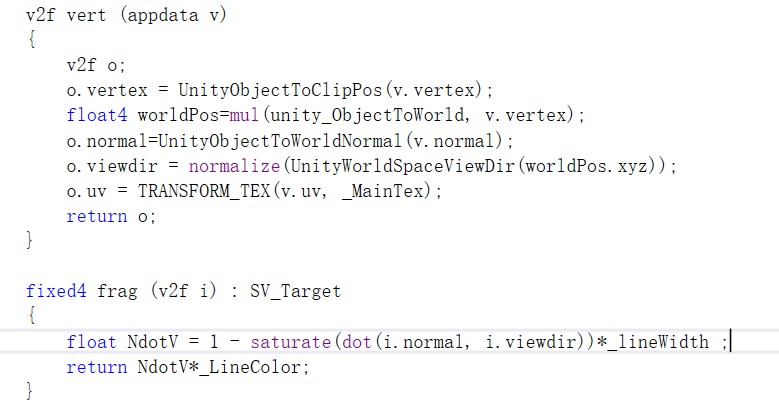

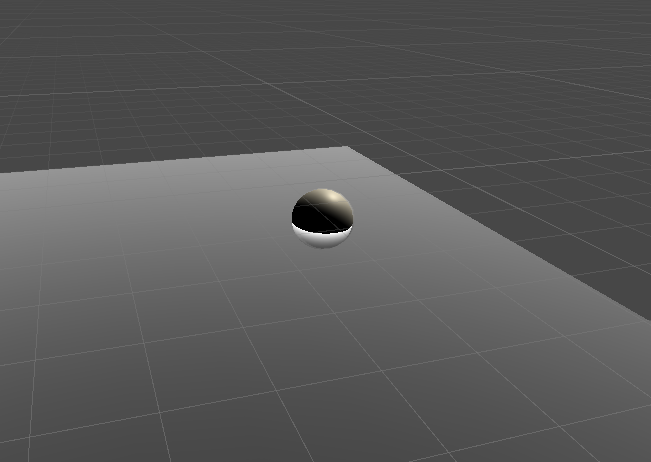

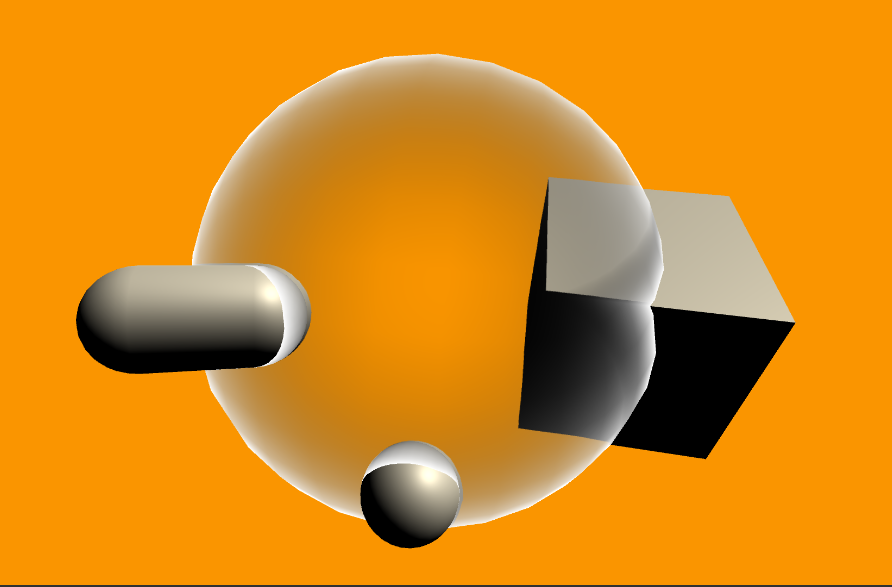

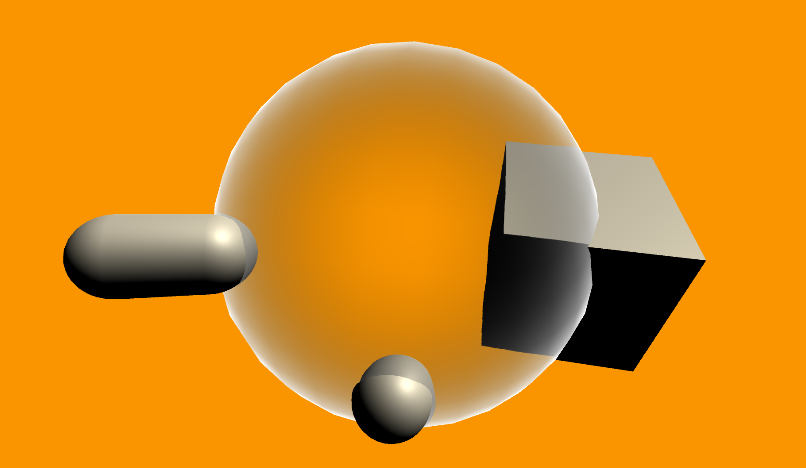

首先我们需要先实现描边效果，描边如何实现？？ 利用物体法线方向和观察方向来计算，这里汪汪用一张3DMax中的法线图来说明： 如图，越是物体边缘，法线方向和我们的观察方向的角度是越大的，趋于垂直，利用这种特性，我们可以开始撰写代码： 代码中汪汪最重要的两个参数为normal和viewdir，分别为法线方向和视角方向，在后面的片元着色器中，汪汪用点积的结果来判断它们两个方向夹角幅度，并把结果用来影响颜色输出。 如果开了透明混合，我们就会发现，物体中间已经透明了： 接下来是交互部分，这里我们用深度图来解决，所谓深度图，就是保存了屏幕中各物体离摄象机远近的图片。 但是，小伙伴们通过观察思考，不难发现，如果两个物体相交，那么他们的边缘的深度信息是一样的，基于这个理论，我们可以计算出相交的部分的像素值： 由于这里深度图：_CameraDepthTexture没有保存透明物体的深度信息，所以我们使用COMPUTE_EYEDEPTH来获取球体各个点的深度信息。 通过两个深度相减，我们把相同的地方都归零，然后反转，就能得到交边值。 最后把结果用来影响上色就行： 简单水体交互也是一样的道理，我们现在可以提取相交部分的像素值，通过蒙版，扭曲，来制作效果。这里重点介绍防护罩，水体汪汪不再展开。
