Shader艺术:Glow And Gear

这是效果 glow and gear 在线地址。

首先讲解下如何实现太阳辉光:

float over = 1./length(glowUv); float dist = pow(over, 0.8); col *= dist; col = 1. - exp(-col);

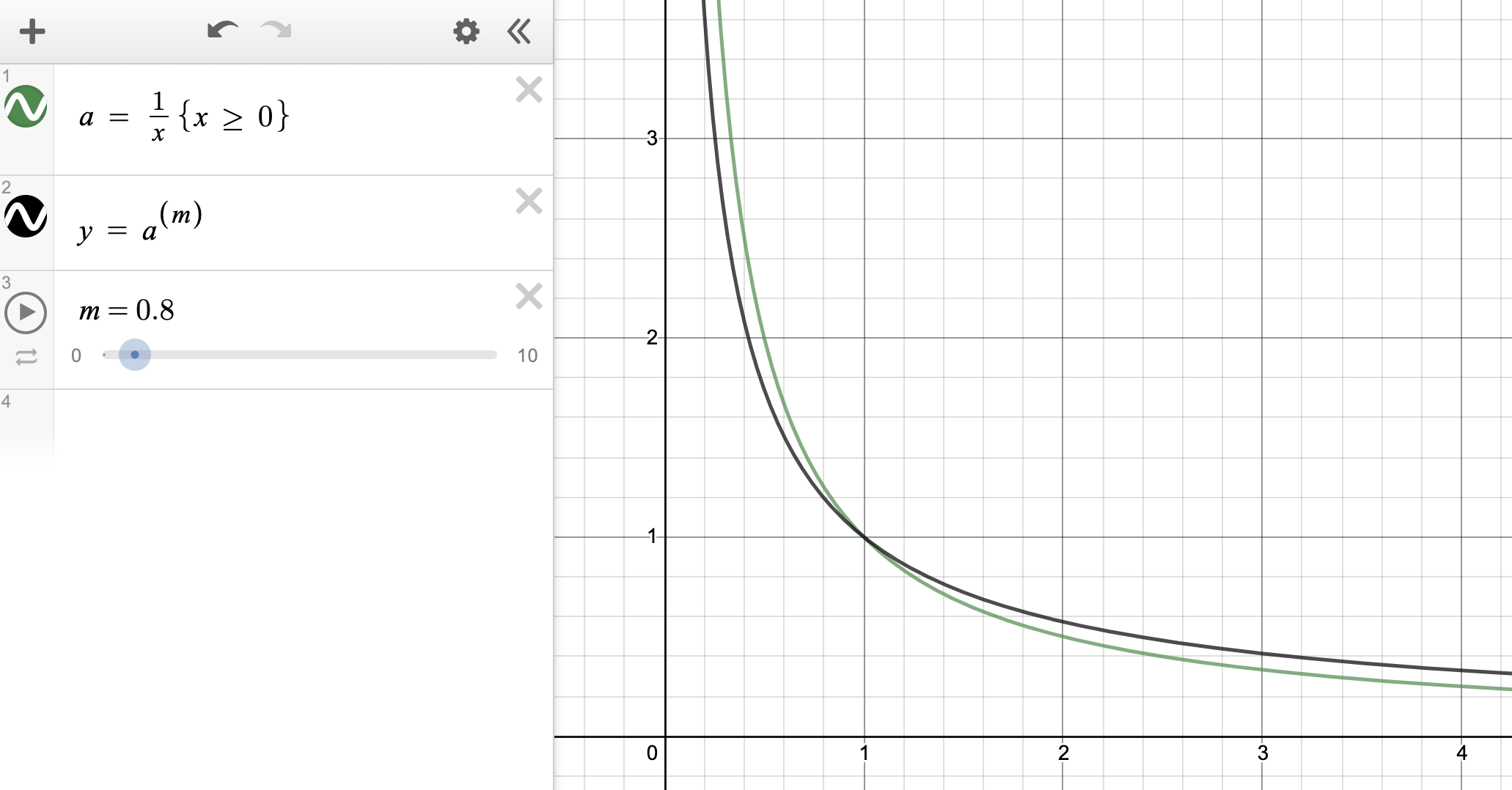

根据上述代码可作图如下：

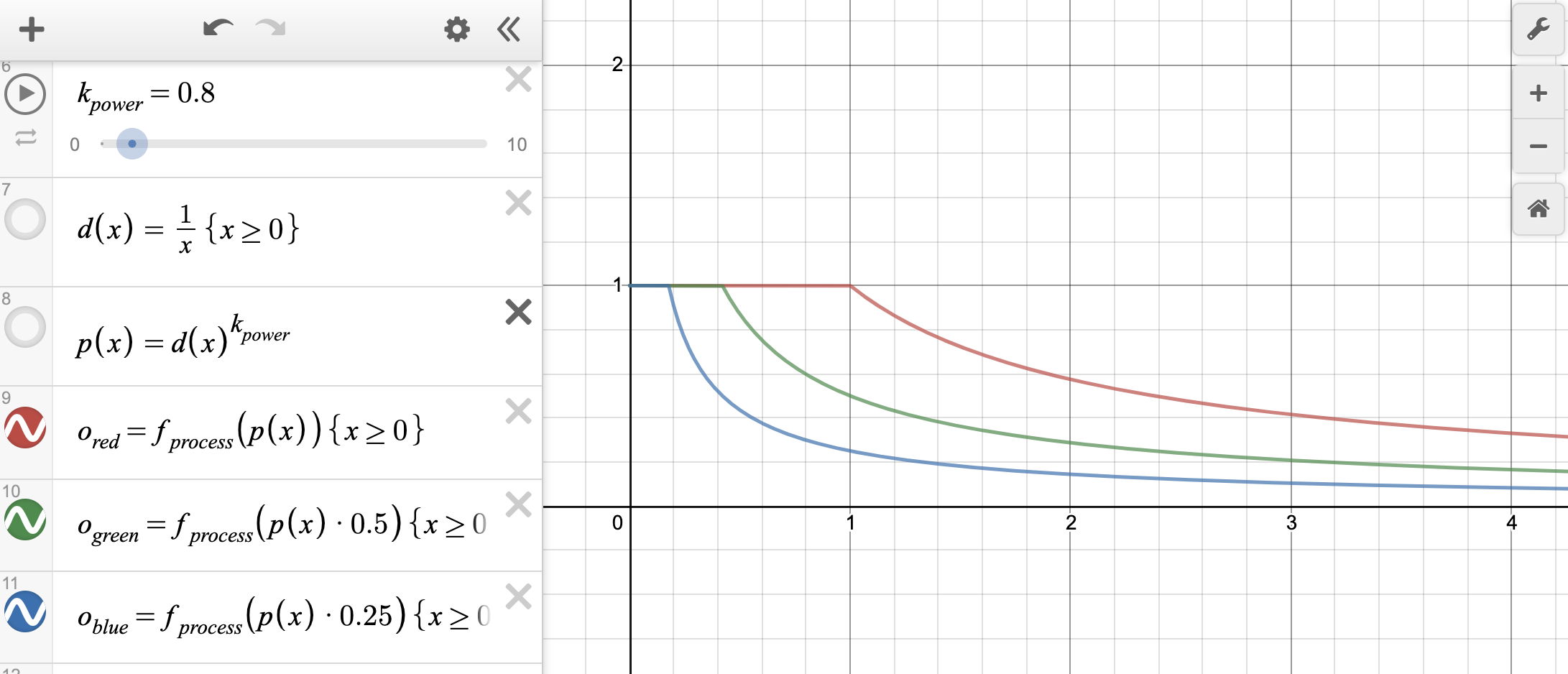

颜色与dist进行运算后，其结果作为exp运算的源数据，得出的结果如下图：

glow效果的实现方法就是上述图片中所呈现的方式。

齿轮效果的实现也很简单：

float gear(vec2 p, float r, float angle) { float res = 1.; for(float i = 1.; i <= NUM; i++) { float currAngle = i/NUM * 2. * PI; vec2 rp = rotate2D(currAngle+angle) * p; rp.y -= r; res *= rect(rp, vec2(0.05, 0.06)); } res *= smoothstep(r, r+0.01, length(p)) + smoothstep(0.11,0.1, length(p)); return res; }

NUM定义了齿轮的数量，每运行一次for循环就旋转坐标系 i/NUM 2. PI 的弧度，然后移动坐标原点到 (0, r) 的位置，在该位置画一个矩形作为齿，代码：

smoothstep(r, r+0.01, length(p)) + smoothstep(0.11,0.1, length(p));

上述代码定义了齿轮的主体与中心，关于smoothstep的详细解释可关注知乎Shader实验室或扫描文末的二维码关注公众号，本次实验就到这里了。
