本文详细介绍Unity编辑器的扩展方法，包括内建特性、自定义特性、可序列化类型的自定义绘制、组件的自定义绘制及hideFlags的使用，助力开发者提升编辑器功能。

一、内建特性

首先是喜闻乐见的特性(Attribute)，Unity内建了许多方便的特性来改变和扩展编辑器。内建的特性有许多人整理过，社区内就有一篇超级汽水整理的 - 2019.x 常用属性(Attribute) 解析。

此外关于更多Unity内建的属性，可以在官方API文档中查看。但文档并没有单独整理用于 Inspector面板的特性，所以我在这做了一些简单的展开。

总所周知，Unity 提供了 “PropertyAttribute” 类，使我们可以方便的定义一个控制变量在Inspector中样式的特性。于是，我们可以通过一个简单的反射，来获取Unity内建的这些属性：


     using

     System
     .
     Reflection
     ;



     [
     UnityEditor
     .
     MenuItem
     (
     "Test/打印PropertyAttribute派生类"
     )
     ]


     static

     public

     void

     GetPropertyAttributeDerivedClass
     (
     )


     {


     foreach

     (
     var
      item
     in
      Assembly
     .
     Load
     (
     "UnityEngine.CoreModule"
     )
     .
     GetTypes
     (
     )
     )


     if

     (
     item
     .
     IsSubclassOf
     (
     typeof
     (
     PropertyAttribute
     )
     )
     )

            Debug
     .
     Log
     (
     item
     )
     ;


     }

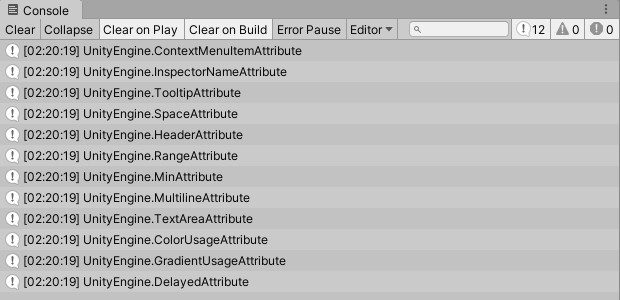

使用上面方法，我们得到了12个特性，没错只有12个。是不是总觉得少了很多。所以我又打印了一下从 “Attribute” 派生的所有类，这回一共有90个。

于是简单的整理了下面表格(仅与Inspector面板有关)： | 特性 | 说明 | | ------------------------------------------------------------ | -------------------------------------- | | “PropertyAttribute” 派生的所有特性 | 改变一个字段的样式 | | [HideInInspector] | 隐藏一个字段 | | [HelpURL]、[ContextMenu] | 作用在组件头部的两个特性 | | [RequireComponent]、[AddComponentMenu] | 功能性的两个特性 | | [SerializeField]、[SerializeReference]、[FormerlySerializedAsAttribute] | 序列化相关 | | [Serializable]、[NonSerialized] | 序列化相关，但属于 "System" 命名空间下 |

从上可以看出，除了 “PropertyAttribute” 派生的所有特性和 [HideInInspector] 外，其他特性主要是功能性的。

至于 [HideInInspector] 为什么不用继承 “PropertyAttribute” 类来实现。目前我所能理解的，由于 “PropertyDrawer” 的实现方式，面板在绘制数组或List时，其根部并不在 “PropertyDrawer” 的处理范围内，所以无法全部隐藏，于是单独定义了一个 [HideInInspector] 特性。(个人猜测)

二、自定义特性

扯完内建特性，接下来当然是自定义特性。本着“要致富，先撸树”的原则。我们自然需要先定义一个继承自 “PropertyAttribute” 的类。


     using

     UnityEngine
     ;



     [
     System
     .
     AttributeUsage
     (
     AttributeTargets
     .
     Field
     )
     ]

     //限制属性只能使用在Field上


     public

     class

     CustomAttribute

     :

     PropertyAttribute

     {
     }



     //定义特性时建议在命名后加上“Attribute”以方便区分,使用时则可以省略

属性定义完，接着就是画UI了。绘制UI的方式有则有两种，一是继承 “DecoratorDrawer” 类，这可以在原有的基础上添加一些内容，但不提供修改变量的方法，如 [Space] [Header]。二是继承 “PropertyDrawer” 类，这就需要自己全部重头绘制了，但可以通过方法中的 “property” 参数来修改变量。


     using

     UnityEngine
     ;


     using

     UnityEditor
     ;



     /*************** DecoratorDrawer ***************/


     [
     CustomPropertyDrawer
     (
     typeof
     (
     CustomAttribute
     )
     )
     ]

     //关联特性


     public

     class

     CustomAttributeDrawer

     :

     DecoratorDrawer


     {


     public

     override

     void

     OnGUI
     (
     Rect
      position
     )


     {

        EditorGUI
     .
     DrawRect
     (
     position
     ,
      Color
     .
     green
     )
     ;

        GUI
     .
     Label
     (
     position
     ,

     "DecoratorDrawer"
     )
     ;


     }


     }



     /*************** PropertyDrawer ***************/


     [
     CustomPropertyDrawer
     (
     typeof
     (
     CustomAttribute
     )
     )
     ]

     //关联特性


     public

     class

     CustomAttributeDrawer

     :

     PropertyDrawer


     {


     public

     override

     void

     OnGUI
     (
     Rect
      position
     ,

     SerializedProperty
      property
     ,

     GUIContent
      label
     )


     {

        EditorGUI
     .
     DrawRect
     (
     position
     ,
      Color
     .
     green
     )
     ;

        GUI
     .
     Label
     (
     position
     ,

     "PropertyDrawer"
     )
     ;


     }


     //PropertyDrawer 除了用重载 OnGUI 的方式来绘制基于 IMGUI 的 GUI 外，


     //还可以选择用重载 CreatePropertyGUI 的方式来绘制基于 UIElements 的 GUI。


     }

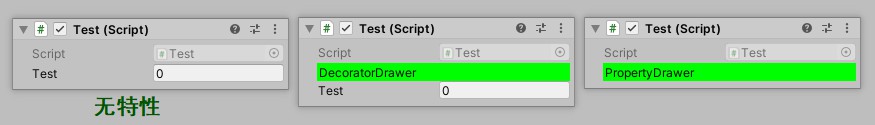

之后定义个变量测试一下。

三、可序列化类型的自定义绘制

上面使用了 “DecoratorDrawer” 和 “PropertyDrawer” 两个类，来关联特性。实际上我们也可以直接用来关联可序列化的类型。只需要把 [CustomPropertyDrawer(typeof(...))] 中的特性类换掉就可以了。 [CustomPropertyDrawer(typeof(可序列化类型))]

像上面示例中，变量 test 是 int 类型的。所以，将 “typeof(CustomAttribute)” 换成 “typeof(int)” 也能做到同样的效果。不同的是，之后所有 int 类型的变量，默认样式都会改变。

当然，用在自定义的可序列化类型上也是可以的。


     //==================== Test.cs


     public

     class

     Test

     :

     MonoBehaviour


     {


     //定义个类，记得加上可序列化特性


     [
     System
     .
     Serializable
     ]


     public

     class

     MyClass

     {

     ..
     .

     }



     //之后定义变量就不用加特性啦


     public

     MyClass
      c
     ;


     }



     //==================== MyClassDrawer.cs


     [
     CustomPropertyDrawer
     (
     typeof
     (
     Test
     .
     MyClass
     )
     )
     ]

     //关联可序列化类型


     public

     class

     MyClassDrawer

     :

     DecoratorDrawer

     //或者继承PropertyDrawer


     {


     ..
     .


     }

四、组件的自定义绘制

编写组件的时候，免不了整了一些有关联的变量，或是数组套数组，看着特闹心，又或是想加个功能按钮之类的，上面的方法就不好用了，所以这时候，一不做二不休，直接继承 Editor，重画整个组件吧。


     using

     UnityEngine
     ;


     using

     UnityEditor
     ;



     [
     CustomEditor
     (
     typeof
     (
     Test
     )
     )
     ]

     //关联类型


     public

     class

     TestEditor

     :

     Editor


     {


     public

     override

     void

     OnInspectorGUI
     (
     )


     {


     Rect
      position
     =
      GUILayoutUtility
     .
     GetRect
     (
     0
     ,

     20
     ,
      GUILayout
     .
     ExpandWidth
     (
     true
     )
     )
     ;

        EditorGUI
     .
     DrawRect
     (
     position
     ,
      Color
     .
     green
     )
     ;

        GUI
     .
     Label
     (
     position
     ,

     "TestEditor"
     )
     ;


     }


     //也可以选择用重载 CreateInspectorGUI 的方式来绘制基于 UIElements 的 GUI。


     }

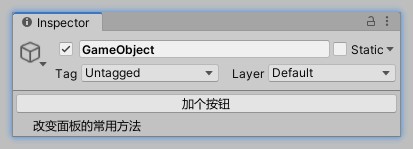

当然，改变Unity自带组件的样式也是可以的。甚至，GameObject 本身也算个组件。所以，需要的话改变 GameObject 的显示也不是问题。

五、hideFlags

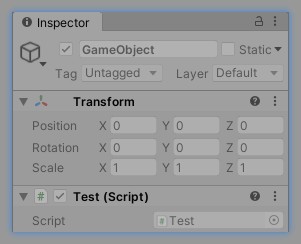

hideFlags 主要用于控制对象销毁，保存以及在检查器中的可见性，一般不会动他。但我们的游戏物体和组件一般默认是 None 的状态，而 HideInHierarchy、HideInInspector、NotEditable 也就改变了对象在 Hierarchy 和 Inspector 中的显示，所以有需要的大可放心用。需要注意的是剩下带 “Dont” 的状态，都需要手动销毁。


     using

     UnityEngine
     ;



     public

     class

     Test

     :

     MonoBehaviour


     {


     private

     void

     Start
     (
     )


     {

        gameObject
     .
     hideFlags
     =
      HideFlags
     .
     NotEditable
     ;

     //使gameObject不可编辑


     }


     }
