8. Blockly典型示例

在UFactory Studio中Blockly内置了几个例子，可以参考例子进行编程。下面介绍其中几个较有代表性的例子。

8.1 xArm机械爪的使用

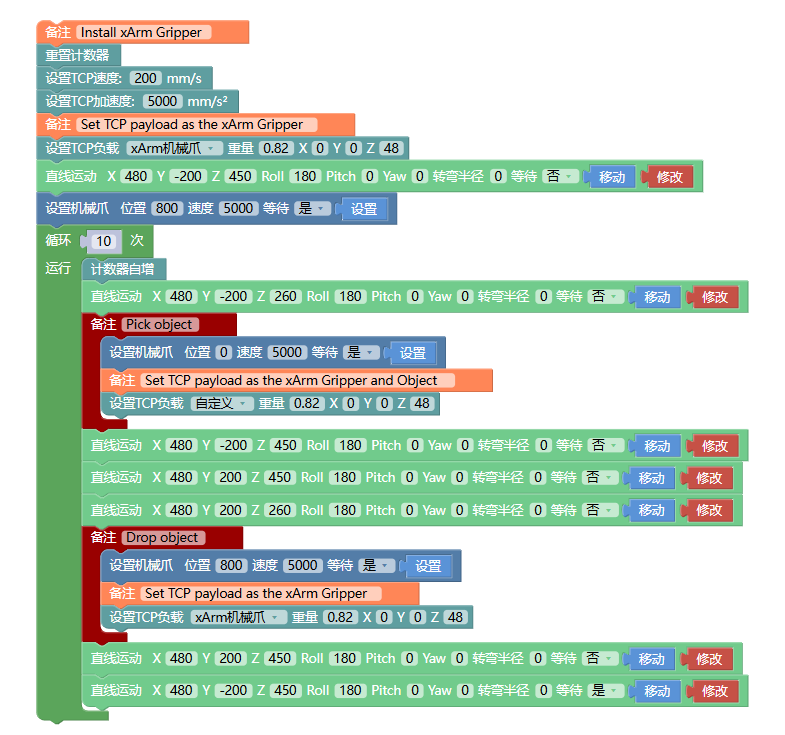

该Blockly程序在示例程序[UF] - 1007_xArm_Gripper。

这段程序的作用：执行此程序，可控制机械爪在指定位置夹取目标物，然后将目标物放到特定的位置。
设置TCP负载：该指令在上述程序中使用多次，其主要目的是动态改变负载，适应机械臂在夹取和释放物体的过程中TCP负载的变化。

8.2 xArm真空吸头的使用

该Blockly程序在示例程序[UF] - 1008_xArm_Vacuum_Gripper。

这段程序的作用：执行此程序，可控制真空吸头在指定位置吸取目标物，然后将目标物放到特定的位置。

• 定义的函数要放在主程序的前面，如上图所示。
• 主要指令：
  设置真空吸头（开/关）：可设置真空吸头开启和关闭状态。
• 是否拾取检测=是，同时检测了是否吸住物体，如果没有吸住物体，将会跳出整个程序；
• 是否拾取检测=否，不检测是否吸住物体。

检测真空吸头已经（吸住/释放）：检测真空吸头是否吸住（释放）物体，若检测到真空吸头已吸住（释放）物体，则跳出
