Ansys Mechanical｜使用Trace Mapping建立PCB板的有限元模型

Trace Mapping需要使用ECAD的方法

传统方法 vs ECAD方法

传统方法既繁琐又费时。以下是一些数据：

• 导出电路板布局的step文件大约需要30分钟。

• 导入Ansys SpaceClaim中大约需要10分钟。

• 进行布尔运算和共享拓扑操作大约需要24小时甚至更久。

而ECAD方法更加快速且准确。

• 从ECAD数据映射每层中的金属组分(metal fraction)。

• 需要导入一个ECAD文件。

• 形成高度准确且快速的解决方案。

• 通过保持模型逼真度和流畅的工作流程，平衡好计算速度和准确度关系。

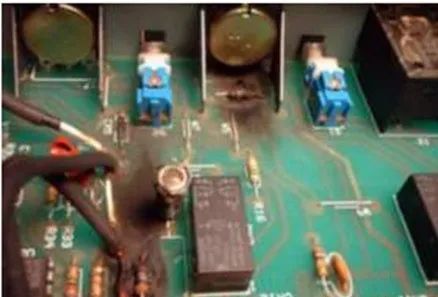

例子：PCB板由多个物体组成，结构复杂

ECAD方法和仿真流程

• 网格划分时，在笛卡尔网格上计算金属组分。

• 金属组分用于确定 CFD/FEA 网格中每个单元的正交各向异性电导率。
