PYNQ加载bit报错KeyError: ‘interrupts‘

最新推荐文章于 2024-05-20 13:57:51 发布
原创 最新推荐文章于 2024-05-20 13:57:51 发布 · 559 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发 #vivado #PYNQ #debug #interrupts

当在Vivado的BD图中直接连接IP与PS核的中断时，加载到PYNQ的bit文件会报KeyError: 'interrupts'。解决方法是在中断连接中加入concat块。按照此方法修改后，PYNQ能够成功加载bit文件并运行正确程序。

问题描述：

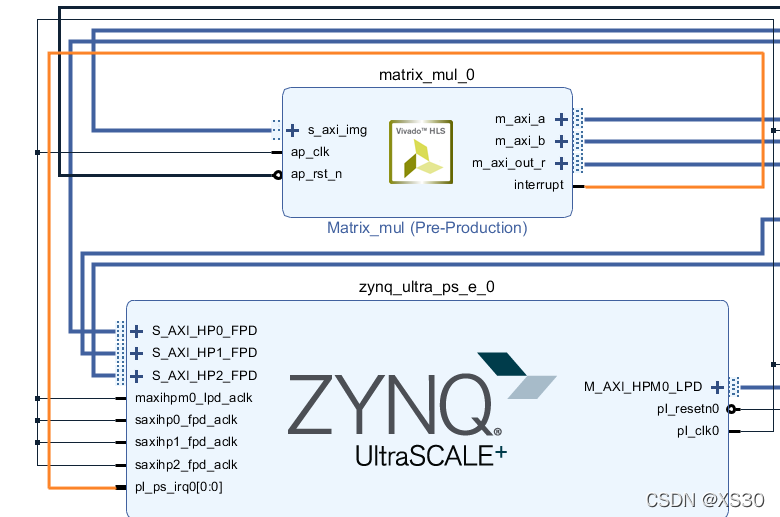

在vivado的BD图中，我的IP与PS核之间的中断直接连接
在这里插入图片描述

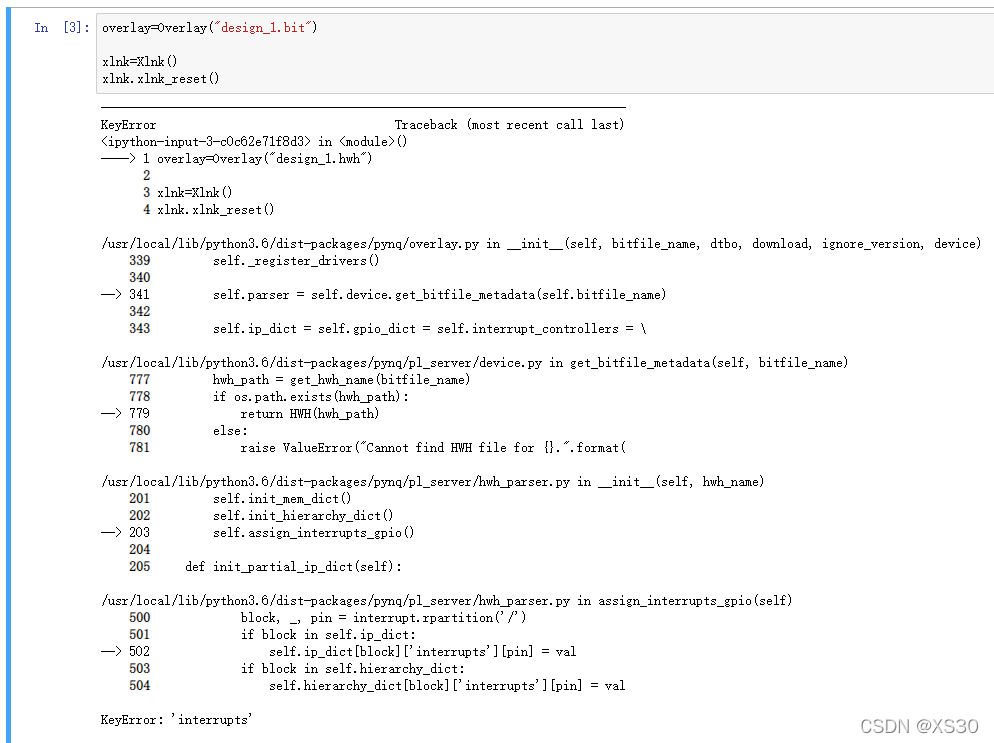

在PYNQ中加载vivado生成的bit文件时报错
在这里插入图片描述

解决方法：

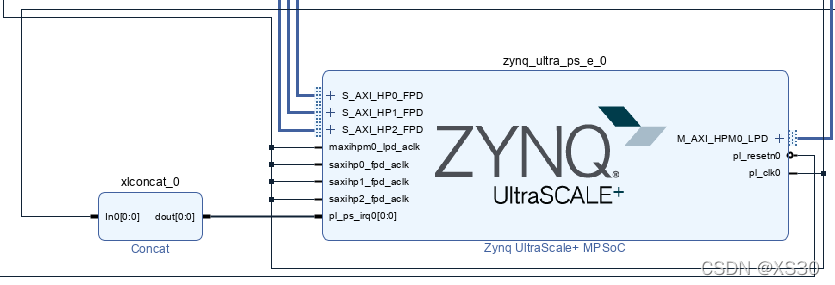

在PS与我们自己的IP中断线连接中，添加一个concat块，如下图所示
在这里插入图片描述

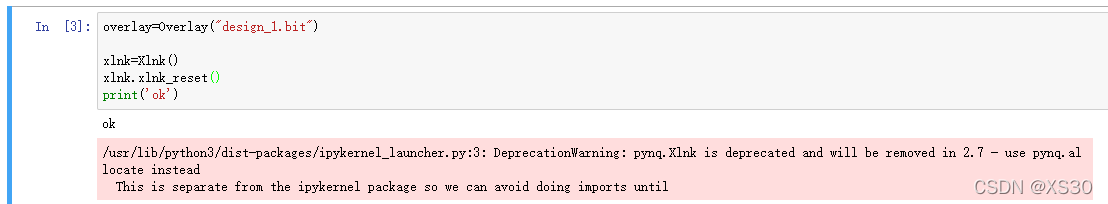

最终在PYNQ中可以成功加载bit文件
在这里插入图片描述

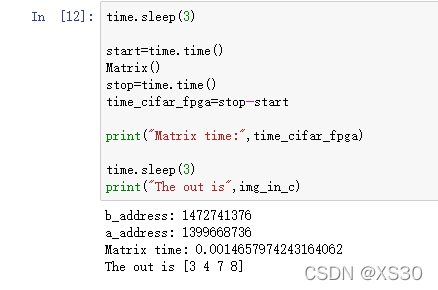

并且最终程序能输出正确的结果
在这里插入图片描述

参考资料：

https://discuss.pynq.io/t/key-error-on-overlay-load/3043/2
